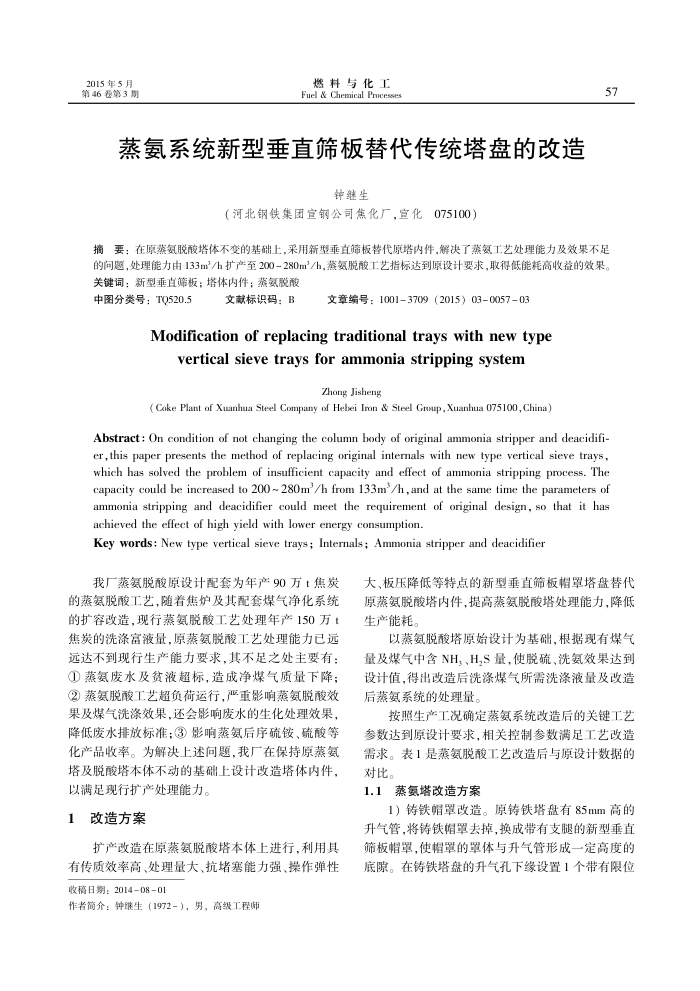

2015年5月第46要第3期
燃料与化工 Fuel & Chemical Prmcesses
蒸氨系统新型垂直筛板替代传统塔盘的改造
钟继生
（河北钢铁集团宣钢公司焦化厂，宣化075100）
57
摘要：在原蒸氨脱酸塔体不变的基础上，采用新型垂直筛板替代原塔内件，解决了蒸氨工艺处理能力及效果不足的间题，处理能力由133m/h扩产至200-280m/h，蒸氨脱酸工艺指标达到原设计要求，取得低能耗高收益的效果。关键词，新型垂直筛板：塔体内件：蒸氢脱酸
中图分类号：TQ520.5
文献标识码：B
文章编号：10013709（2015）03005703
Modificationofreplacingtraditionaltrayswithnewtype
vertical sieve trays for ammonia stripping system
Zhong Jisheng
( Coke Plant of Xuanhua Steel Company of Hebei Iron & Steel Group, Xuanhua 075100, China)
Abstract: On condition of not changing the column body of original ammonia stripper and deacidifi-er,this paper presents the method of replacing original internals with new type vertical sieve trays, which has solved the problem of insufficient capacity and effect of ammonia stripping process. The capacity could be increased to 200 ~ 280m°/h from 133m°/h, and at the same time the parameters of ammonia stripping and deacidifier could meet the requirement of original design, so that it has achieved the effect of high yield with lower energy consumption.
Key words: New type vertical sieve trays; Internals; Ammonia stripper and deacidifier
我厂蒸氨脱酸原设计配套为年产90万t焦炭的蒸氨脱酸工艺，随着焦炉及其配套煤气净化系统的扩容改造，现行蒸氨脱酸工艺处理年产150方t 焦炭的洗涤富液量，原蒸氨脱酸工艺处理能力已远远达不到现行生产能力要求，其不足之处主要有： ①蒸氨废水及贫液超标，造成净煤气质量下降； ②蒸氨脱酸工艺超负荷运行，严重影响蒸氨脱酸效果及煤气洗涤效果，还会影响废水的生化处理效果，降低废水排放标准；③影响蒸氨后序硫铵、硫酸等化产品收率。为解决上述问题，我厂在保持原蒸氨塔及脱酸塔本体不动的基础上设计改造塔体内件
以满足现行扩产处理能力。 1
改造方案
扩产改造在原蒸氨脱酸塔本体上进行，利用具有传质效率高、处理量大、抗堵塞能力强、操作弹性收稿日期：2014-08-01
作者简介：钟继生（1972-），男，高级工程师
大、板压降低等特点的新型垂直筛板帽罩塔盘替代原蒸氨脱酸塔内件，提高蒸氨脱酸塔处理能力，降低生产能耗。
以蒸氨脱酸塔原始设计为基础，根据现有煤气量及煤气中含NH，、H,S量，使脱硫、洗氨效果达到设计值，得出改造后洗涤煤气所需洗涤液量及改造后蒸氨系统的处理量。
按照生产工况确定蒸氨系统改造后的关键工艺参数达到原设计要求，相关控制参数满足工艺改造需求。表1是蒸氨脱酸工艺改造后与原设计数据的对比。
1.1蒸氨塔改造方案
1）铸铁赠罩改造。原铸铁塔盘有85mm高的升气管，将铸铁帽罩去掉，换成带有支腿的新型垂直筛板帽罩，使帽罩的罩体与升气管形成一定高度的底隙。在铸铁塔盘的升气孔下缘设置1个带有限位
