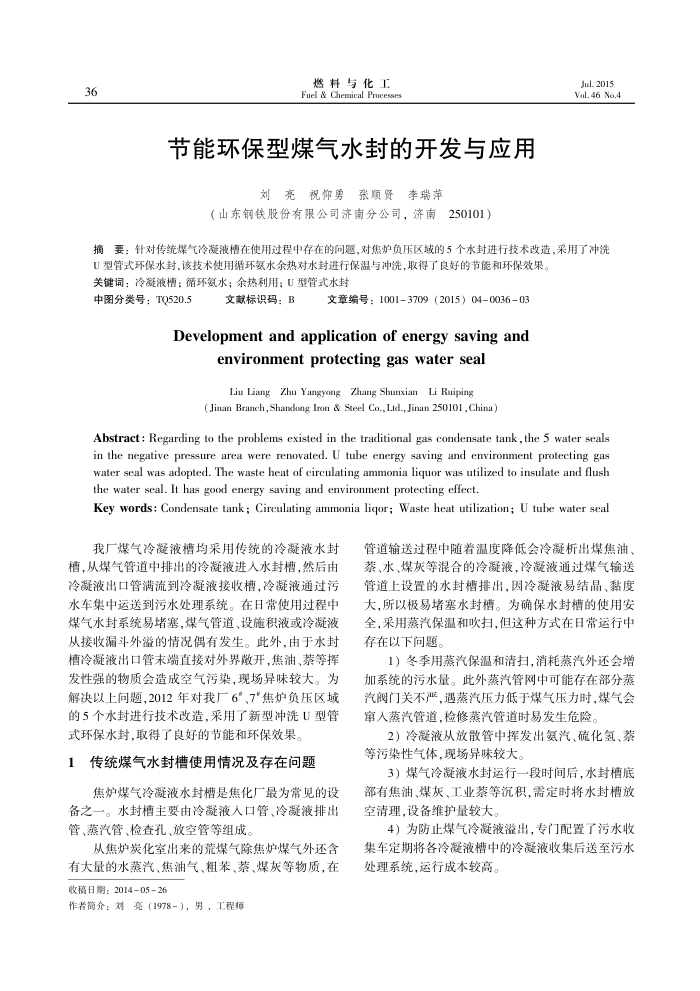

36
燃料与化工 Fuel & Chemical Prmcesses
节能环保型煤气水封的开发与应用
刘亮祝仰勇张顺贤李瑞萍
（山东钢铁股份有限公司济南分公司，济南250101）
Jul. 2015 Val. 46 No.4
摘要：针对传统煤气冷凝液槽在使用过程中存在的间题，对焦炉负压区域的5个水封进行技术改造，采用了冲洗
U型管式环保水封，该技术使用循环氨水余热对水封进行保温与冲洗，取得了良好的节能和环保效果关键词：冷凝液槽：循环氨水；余热利用：U型管式水封
中图分类号：TQ520.5
文献标识码：B
文章编号：10013709（2015）04-003603
Developmentand application of energy saving and
environment protecting gas water seal Liu Liang Zhu Yangyong Zhang Shunxian Li Ruiping
( Jinan Branch,Shandong Iron & Steel Co., Lid.,Jinan 250101, China)
Abstract : Regarding to the problems existed in the traditional gas condensate tank ,the 5 water seals in the negative pressure area were renovated. U tube energy saving and environment protecting gas water seal was adopted. The waste heat of circulating ammonia liquor was utilized to insulate and flush the water seal. It has good energy saving and environment protecting effect.
Key words: Condensate tank; Circulating ammonia liqor; Waste heat utilization; U tube water seal
我厂煤气冷凝液槽均采用传统的冷凝液水封槽，从煤气管道中排出的冷凝液进入水封槽，然后由冷凝液出口管满流到冷凝液接收槽，冷凝液通过污水车集中运送到污水处理系统。在日常使用过程中煤气水封系统易堵塞，煤气管道、设施积液或冷凝液从接收漏斗外溢的情况偶有发生。此外，由于水封槽冷凝液出口管末端直接对外界散开，焦油、萘等挥发性强的物质会造成空气污染，现场异味较大。为解决以上问题，2012年对我厂6°、7焦炉负压区域的5个水封进行技术改造，采用了新型冲洗U型管
式环保水封，取得了良好的节能和环保效果。 1传统煤气水封槽便用情况及存在问题
焦炉煤气冷凝液水封槽是焦化厂最为常见的设备之一。水封槽主要由冷凝液入口管、冷凝液排出管、蒸汽管、检查孔、放空管等组成。
从焦炉炭化室出来的荒煤气除焦炉煤气外还含有大量的水蒸汽、焦油气、粗苯、萘、煤灰等物质，在收稿日期：2014-05-26
作者简介：刘亮（1978-），男，工程师
管道输送过程中随着温度降低会冷凝析出煤焦油、萘、水、煤灰等混合的冷凝液，冷凝液通过煤气输送管道上设置的水封槽排出，因冷凝液易结晶、黏度大，所以极易堵塞水封槽。为确保水封槽的使用安全，采用蒸汽保温和吹扫，但这种方式在日常运行中存在以下问题，
1）冬季用蒸汽保温和清扫，消耗蒸汽外还会增加系统的污水量。此外蒸汽管网中可能存在部分蒸汽阀门关不严，遇蒸汽压力低于煤气压力时，煤气会审入蒸汽管道，检修蒸汽管道时易发生危险。
2）冷凝液从放散管中挥发出氨汽、硫化氢、萘等污染性气体，现场异味较大。
3）煤气冷凝液水封运行一段时间后，水封槽底部有焦油、煤灰、工业萘等沉积，需定时将水封槽放空清理，设备维护量较大
4）为防止煤气冷凝液溢出，专门配置了污水收集车定期将各冷凝液槽中的冷凝液收集后送至污水处理系统，运行成本较高。
