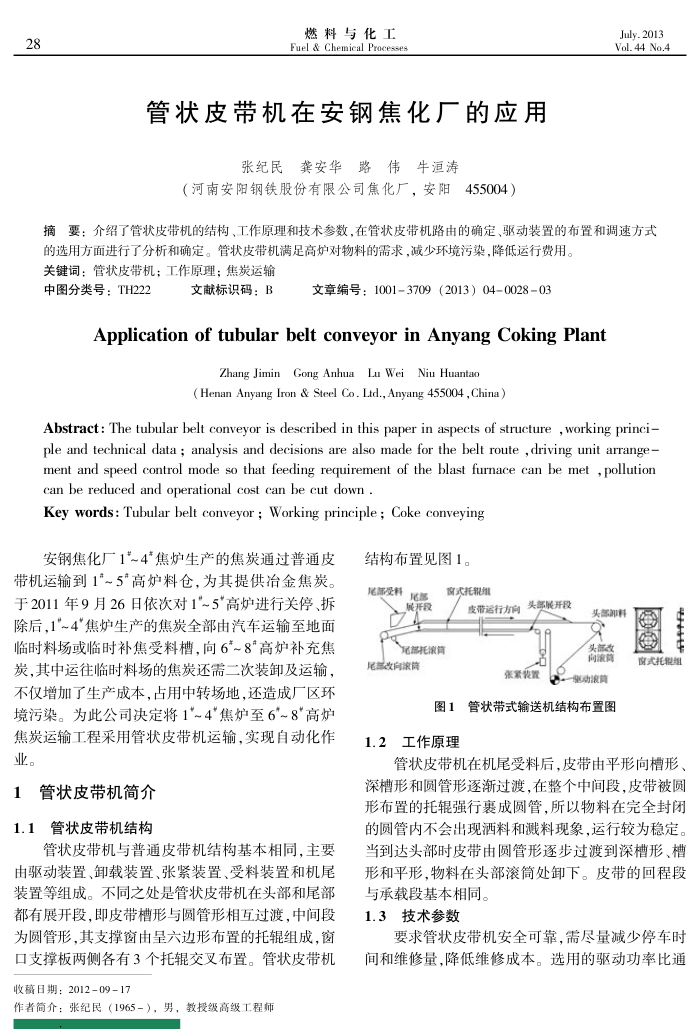

管状皮带机在安钢焦化厂的应用
张纪民龚安华路伟牛涛
（河南安阳钢铁股份有限公司焦化厂，安阳455004）
July.2013 Vol. 44 No.4
摘要：介绍了管状皮带机的结构、工作原理和技术参数，在管状皮带机路由的确定、驱动装置的布置和调速方式
的选用方面进行了分析和确定。管状皮带机满足高炉对物料的需求，减少环境污染，降低运行费用。关键词：管状皮带机；工作原理；焦炭运输
中图分类号：TH222
文献标识码：B
文章编号：1001-3709（2013）04002803
ApplicationoftubularbeltconveyorinAnyangCokingPlant
Zhang JiminGong AnhuaLu WeiNiu Huantao
( Henan Anyang Iron & Steel Co . Ltd., Anyang 455004 , China)
Abstract: The tubular belt conveyor is described in this paper in aspects of structure , working princi-ple and technical data ; analysis and decisions are also made for the belt route , driving unit arrange-ment and speed control mode so that feeding requirement of the blast furnace can be met , pollution can be reduced and operational cost can be cut down .
Key words: Tubular belt conveyor ; Working principle ; Coke conveying
安钢焦化厂1~4*焦炉生产的焦炭通过普通皮
带机运输到1"~5"高炉料仓，为其提供冶金焦炭。于2011年9月26日依次对1~5*高炉进行关停、拆除后，1"~4*焦炉生产的焦炭全部由汽车运输至地面临时料场或临时补焦受料槽，向6*~8"高炉补充焦炭，其中运往临时料场的焦炭还需二次装卸及运输，不仅增加了生产成本，占用中转场地，还造成广区环境污染。为此公司决定将1"~4"焦炉至6"~8"高炉焦炭运输工程采用管状皮带机运输，实现自动化作业。
1管状皮带机简介 1.1管状皮带机结构
管状皮带机与普通皮带机结构基本相同，主要由驱动装置、卸载装置、张紧装置、受料装置和机尾装置等组成。不同之处是管状皮带机在头部和尾部都有展开段，即皮带槽形与圆管形相互过渡，中间段为圆管形，其支撑窗由呈六边形布置的托辊组成，窗口支撑板两侧各有3个托辊交叉布置。管状皮带机
收稿日期：2012-09-17
作者简介：张纪民（1965-），男，教授级高级工程师
结构布置见图1。
尼部受料冠趣、展开段立 pq
尾部托滚筒尾据改向滚筒
窗式托貌组
皮带运行方向头部展开段
9
品张紫装置
/实向滚
一驱动滚间
图1管状带式输送机结构布置图
1.2工作原理
&
窗式托辑组
管状皮带机在机尾受料后，皮带由平形向槽形深槽形和圆管形逐渐过渡，在整个中间段，皮带被圆形布置的托辊强行裹成圆管，所以物料在完全封闭的圆管内不会出现酒洒料和溅料现象，运行较为稳定。当到达头部时皮带由圆管形逐步过渡到深槽形、槽形和平形，物料在头部滚筒处卸下。皮带的回程段
与承载段基本相同。 1.3技术参数
要求管状皮带机安全可靠，需尽量减少停车时间和维修量，降低维修成本。选用的驱动功率比通
