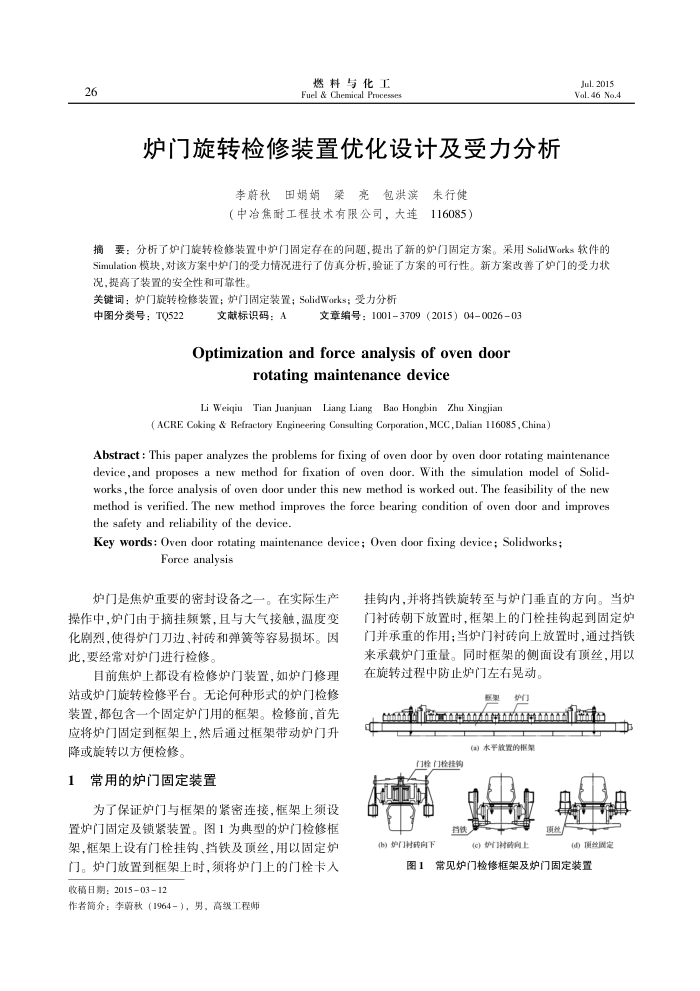

炉门旋转检修装置优化设计及受力分析
李蔚秋田娟娟梁亮包洪滨朱行健（中冶焦耐工程技术有限公司，大连116085）
Jul.2015 Val. 46 No.4
摘要：分析了炉门旋转检修装置中炉门固定存在的间题，提出了新的炉门固定方案。采用SolidWos软件的 Simulation模块，对该方案中炉门的受力情况进行了伤真分析，验证了方案的可行性。新方案改善了炉门的受力状况，提高了装置的安全性和可靠性。
关键词：炉门旋转检修装置；炉门固定装置；SolidWorks；受力分析
中图分类号：TQ522
文献标识码：A
文章编号：10013709（2015）04002603
Optimizationandforceanalysis of oven door
rotating maintenance device
Li Weiqiu Tian Juanjuan Liang Liang Bao Hongbin Zhu Xingjian
( ACRE Coking & Refractory Engineering Consulting Corporation, MCC,Dalian 116085, China)
Abstract : This paper analyzes the problems for fixing of oven door by oven door rotating maintenance device,and proposes a new method for fixation of oven door. With the simulation model of Solid-works ,the force analysis of oven door under this new method is worked out. The feasibility of the new method is verified. The new method improves the force bearing condition of oven door and improves the safety and reliability of the device.
Key words: Oven door rotating maintenance device; Oven door fixing device; Solidworks;
Force analysis
炉门是焦炉重要的密封设备之一。在实际生产操作中，炉门由于摘挂频繁，且与大气接触，温度变化剧烈，使得炉门刀边、衬砖和弹簧等容易损坏。因此，要经常对炉门进行检修。
目前焦炉上都设有检修炉门装置，如炉门修理站或炉门旋转检修平台。无论何种形式的炉门检修装置，都包含一个固定炉门用的框架。检修前，首先应将炉门固定到框架上，然后通过框架带动炉门升降或旋转以方便检修。
1常用的炉门固定装置
为了保证炉门与框架的紧密连接，框架上须设置炉门固定及锁紧装置。图1为典型的炉门检修框架，框架上设有门栓挂钩、挡铁及顶丝，用以固定炉门。炉门放置到框架上时，须将炉门上的门栓卡入收稿日期：2015-03-12
作者简介：李蔚秋（1964-），男，高级工程师
挂钩内，并将挡铁旋转至与炉门垂直的方向。当炉门衬砖朝下放置时，框架上的门栓挂钩起到固定炉门并承重的作用；当炉门衬砖向上放置时，通过挡铁来承载炉门重量。同时框架的侧面设有顶丝，用以在旋转过程中防止炉门左右晃动。
板架护门(a)水平效置的相架
门检门检挂钢
挡铁
(b)炉门时向下
图1
(c)护门对确向上
(d)预丝固定
常见炉门检修框架及炉门固定装置
