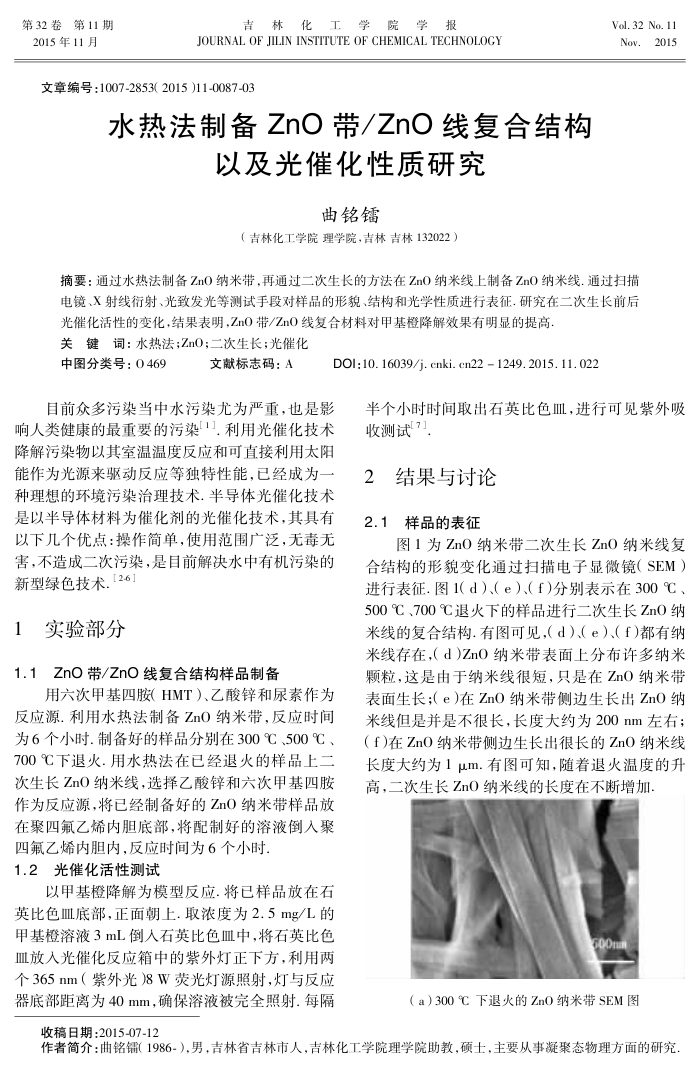

第32卷第11期 2015年11月
吉林化工学院学报
JOURNAL OF JILIN INSTITUTE OF CHEMICAL TECHNOLOGY
文章编号：1007-2853(2015)11-0087-03
水热法制备ZnO带/ZnO线复合结构
以及光催化性质研究
曲铭镭
（吉林化工学院理学院，吉林吉林132022）
Vol. 32 No. 11 Nov.2015
摘要：通过水热法制备ZnO纳米带，再通过二次生长的方法在ZnO纳米线上制备ZnO纳米线.通过扫描电镜、X射线衍射、光致发光等测试手段对样品的形貌、结构和光学性质进行表征.研究在二次生长前后
光催化活性的变化，结果表明，ZnO带/ZnO线复合材料对甲基橙降解效果有明显的提高关键词：水热法；ZnO；二次生长；光催化
中图分类号：0469
文献标志码：A
DOl:10. 16039/j. cnki. cn22 1249. 2015. 11. 022
目前众多污染当中水污染尤为严重，也是影
响人类健康的最重要的污染1.利用光催化技术降解污染物以其室温温度反应和可直接利用太阳能作为光源来驱动反应等独特性能，已经成为种理想的环境污染治理技术.半导体光催化技术是以半导体材料为催化剂的光催化技术，其具有以下几个优点：操作简单，使用范围广泛，无毒无害，不造成二次污染，是目前解决水中有机污染的
新型绿色技术.【26] 1实验部分
1.1ZnO带/ZnO线复合结构样品制备
用六次甲基四胺HMT）、乙酸锌和尿素作为反应源.利用水热法制备ZnO纳米带，反应时间为6个小时.制备好的样品分别在300℃、500℃、 700℃下退火：用水热法在已经退火的样品上二次生长ZnO纳米线，选择乙酸锌和六次甲基四胺作为反应源，将已经制备好的ZnO纳米带样品放在聚四氟乙烯内胆底部，将配制好的溶液倒入聚
四氟乙烯内胆内，反应时间为6个小时 1.2光催化活性测试
以甲基橙降解为模型反应.将已样品放在石英比色Ⅲ皿底部，正面朝上.取浓度为2.5mg/L的甲基橙溶液3mL倒人石英比色Ⅲ中，将石英比色 Ⅲ放入光催化反应箱中的紫外灯正下方，利用两个365nm（紫外光)8W荧光灯源照射，灯与反应器底部距离为40mm，确保溶液被完全照射.每隔
收稿日期：2015-07-12
半个小时时间取出石英比色皿，进行可见紫外吸
收测试7， 2
结果与讨论 2.1样品的表征
图1为ZnO纳米带二次生长ZnO纳米线复合结构的形貌变化通过扫描电子显微镜（SEM）进行表征.图1（d）、（e）、（f)分别表示在300℃、 500℃、700℃退火下的样品进行二次生长Zn0纳米线的复合结构.有图可见，（d）、（e）、（f)都有纳米线存在，（d)ZnO纳米带表面上分布许多纳米颗粒，这是由于纳米线很短，只是在ZnO纳米带表面生长；（e)在ZnO纳米带侧边生长出ZnO纳米线但是并是不很长，长度大约为200nm左右；（f)在ZnO纳米带侧边生长出很长的ZnO纳米线长度大约为1um.有图可知，随着退火温度的升高，二次生长ZnO纳米线的长度在不断增加
（a）300℃下退火的ZnO纳米带SEM图
作者简介：曲铭镭（1986-），男，吉林省吉林市人，吉林化工学院理学院助教，硕士，主要从事凝聚态物理方面的研究
