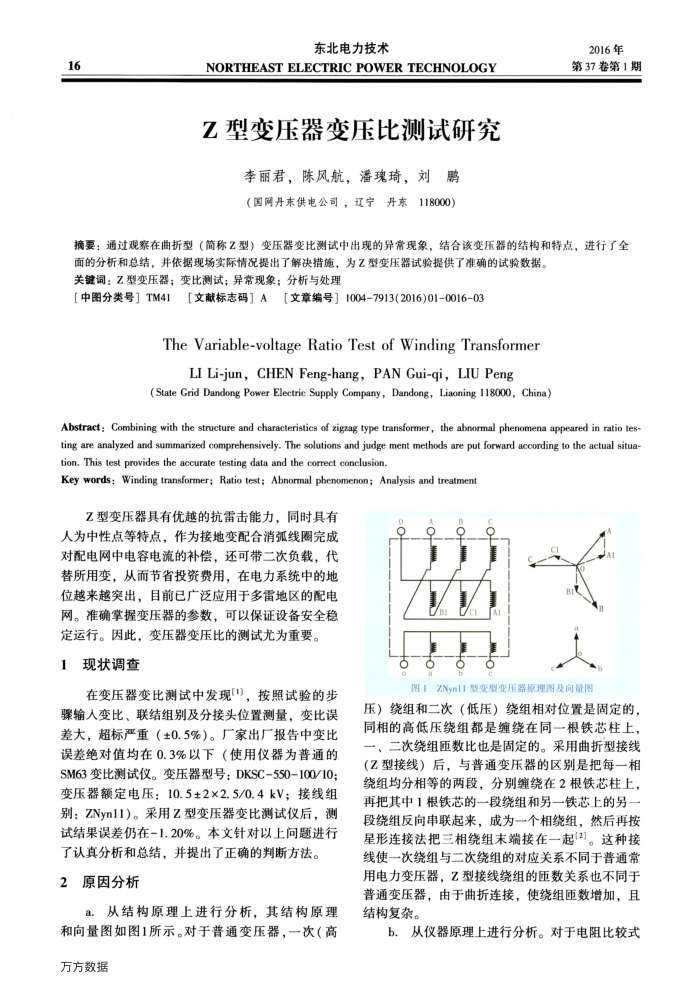

东北电力技术
NORTHEAST ELECTRIC POWER TECHNOLOGY Z型变压器变压比测试研究
李丽君，陈风航，潘瑰琦，刘鹏（国网丹东供电公司，辽宁丹东118000）
2016年第37卷第1期
摘要：通过观察在曲折型（简称Z型）变压器变比测试中出现的异常现象，结合该变压器的结构和特点，进行了全面的分析和总结，并依据现场实际情况提出了解决措施，为乙型变压器试验提供了准确的试验数据。
关键词：Z型变压器；变比测试；异常现象；分析与处理中图分类号］TM41
0900（100【】【】
The Variable-voltage Ratio Test of Winding Transformer
LI Li-jun, CHEN Feng-hang, PAN Gui-qi, LIU Peng
(State Grid Dandong Power Electric Supply Company, Dandong, Liaoning 118000, China)
Abstract: Combining with the structure and characteristics of zigzag type transformer, the abnormal phenomena appeared in ratio tes-ting are analyzed and summarized comprehensively. The solutions and judge ment methods are put forward according to the actual situa-tion. This test provides the accurate testing data and the correct conclusion.
Key words:Winding transformer; Ratio test; Abnormal phenomenon;Analysis and treatment
Z型变压器具有优越的抗雷击能力，同时具有人为中性点等特点，作为接地变配合消弧线圈完成对配电网中电容电流的补偿，还可带二次负载，代替所用变，从而节省投资费用，在电力系统中的地位越来越突出，目前已广泛应用于多雷地区的配电网。准确掌握变压器的参数，可以保证设备安全稳定运行。因此，变压器变压比的测试尤为重要。
1现状调查
在变压器变比测试中发现()，按照试验的步骤输人变比、联结组别及分接头位置测量，变比误差大，超标严重（±0.5%）。厂家出厂报告中变比误差绝对值均在0.3%以下（使用仪器为普通的 SM63变比测试仪。变压器型号：DKSC-550-100/10；变压器额定电压：10.5±2×2.5/0.4kV；接线组别：ZNyn11）。采用Z型变压器变比测试仪后，测试结果误差仍在-1.20%。本文针对以上问题进行
了认真分析和总结，并提出了正确的判断方法。 2原因分析
a.从结构原理上进行分析，其结构原理和向量图如图1所示。对于普通变压器，一次（高万方数据
o
O
.
图1ZNynlI型变型变压器原理图及向量图
压）绕组和二次（低压）绕组相对位置是固定的，同相的高低压绕组都是缠绕在同一根铁芯柱上，、二次绕组匝数比也是固定的。采用曲折型接线（Z型接线）后，与普通变压器的区别是把每一相绕组均分相等的两段，分别缠绕在2根铁芯柱上，再把其中1根铁芯的一段绕组和另一铁芯上的另一段绕组反向串联起来，成为一个相绕组，然后再按星形连接法把三相绕组末端接在一起(2)。这种接线使一次绕组与二次绕组的对应关系不同于普通常用电力变压器，Z型接线绕组的匝数关系也不同于普通变压器，由于曲折连接，使绕组匝数增加，且结构复杂。
b．从仪器原理上进行分析。对于电阻比较式
