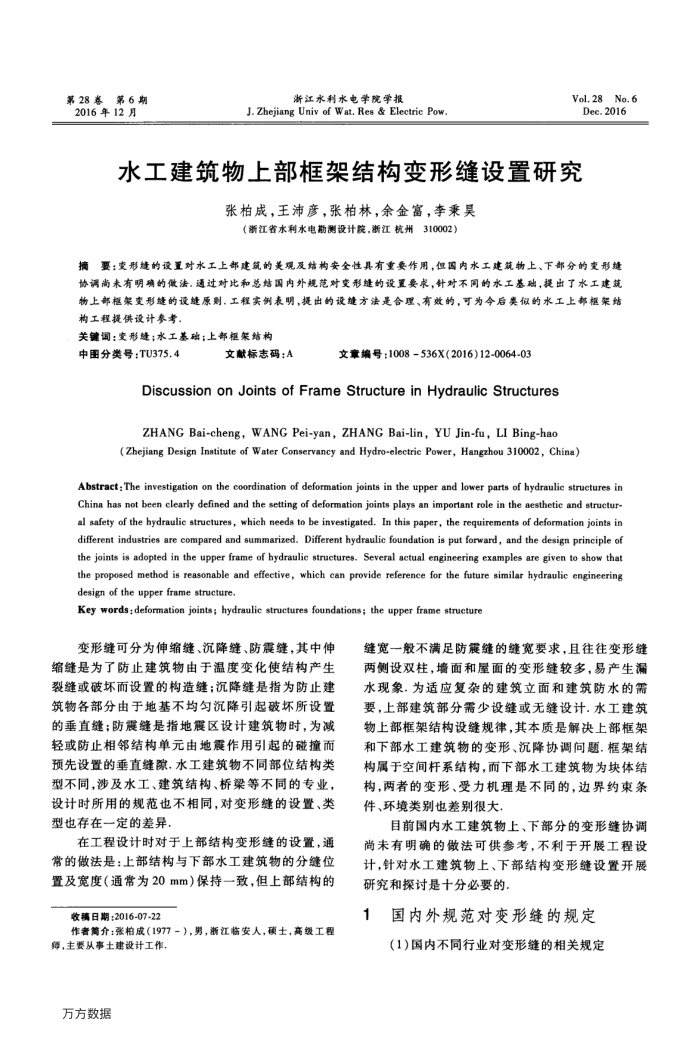

水工建筑物上部框架结构变形缝设置研究
张柏成，王沛彦，张柏林，余金富，李秉昊
（浙江省水利水电勘测设计院，浙江杭州310002）
摘要：变形继的设置对水工上部建筑的美观及结构安全性具有重要作用，但国内水工建筑物上、下部分的变形缝协调尚未有明确的做法，通过对比和总结国内外规范对变形缝的设置要求，针对不同的水工基础，提出了水工建筑物上部框架变形楚的设缝原则.工程实例表明，提出的设缝方法是合理、有效的，可为今后类似的水工上部框架结构工程提供设计参考
关键调：变形缝；水工基础；上部框架结构
中图分类号：TU375.4
文献标志码：A
文章编号：1008536X(2016)12-0064-03
Discussion onJoints of Frame Structure in Hydraulic Structures ZHANG Bai-cheng, WANG Pei-yan, ZHANG Bai-lin, YU Jin-fu, LI Bing-hao
(Zhejiang Design Institute of Water Conservancy and Hydro-electric Power,Hangzhou 310002, China)
Abstract: The investigation on the coordination of deformation joints in the upper and lower parts of hydraulic structures in China has not been clearly defined and the setting of deformation joints plays an important role in the aesthetic and structur-al safety of the hydraulic structures, which needs to be investigated. In this paper, the requirements of deformation joints in different industries are compared and summarized. Different hydraulic foundation is put forward, and the design principle of the joints is adopted in the upper frame of bydraulic structures. Several actual engineering examples are given to show that the proposed method is reasonable and effective, which can provide reference for the future similar hydraulic engineering design of the upper frame structure.
Key words: deformation joints; hydraulic structures foundations; the upper frame structure
变形缝可分为伸缩缝、沉降缝、防震缝，其中伸缩缝是为了防止建筑物由于温度变化使结构产生裂缝或破坏而设置的构造缝：沉降缝是指为防止建筑物各部分由于地基不均匀沉降引起破坏所设置的垂直缝；防震缝是指地展区设计建筑物时，为减轻或防止相邻结构单元由地震作用引起的碰撞而预先设置的垂直缝隙.水工建筑物不同部位结构类型不同，涉及水工、建筑结构、桥梁等不同的专业，设计时所用的规范也不相同，对变形缝的设置、类型也存在一定的差异
在工程设计时对于上部结构变形缝的设置，通常的做法是：上部结构与下部水工建筑物的分缝位置及宽度（通常为20mm）保持一致，但上部结构的
收稿日期：2016-07-22
作者篇介：张柏成（1977-），男，浙江临安人，硕士，高级工程
师，主要从事士建设计工作万方数据
缝宽一般不满足防震缝的缝宽要求，且往往变形缝两侧设双柱，墙面和屋面的变形缝较多，易产生漏水现象.为适应复杂的建筑立面和建筑防水的需要，上部建筑部分需少设缝或无缝设计.水工建筑物上部框架结构设缝规律，其本质是解决上部框架和下部水工建筑物的变形、沉降协调问题.框架结构属于空间杆系结构，而下部水工建筑物为块体结构，两者的变形、受力机理是不同的，边界约束条件、环境类别也差别很大，
目前国内水工建筑物上、下部分的变形缝协调尚未有明确的做法可供参考，不利于开展工程设计，针对水工建筑物上、下部结构变形缝设置开展研究和探讨是十分必要的。
国内外规范对变形缝的规定(1)国内不同行业对变形缝的相关规定
