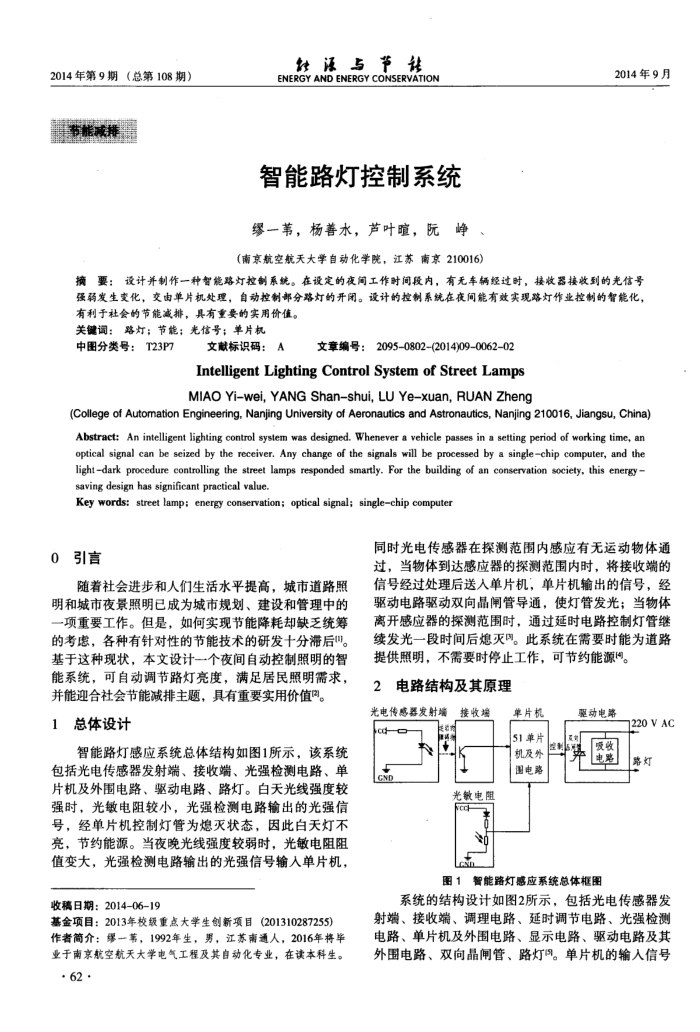

智能路灯控制系统缪一苇，杨善水，芦叶暄，阮峰(南京航空航天大学自动化学院，江苏南京210016)
2014年9月
摘要：设计并制作一种智能路灯控制系统。在设定的夜间工作时间段投内，有无车辆经过时，接收器接收到的光信号强弱发生变化，交由单片机处理，自动控制部分路灯的开闭。设计的控制系统在夜间能有效实现路灯作业控制的智能化，
有利于社会的节能减排，具有重要的实用价值。关键词：路灯：节能：光信号：单片机
中图分类号：T23P7
文献标识码：A
文章编号：20950802-(2014)09-006202
Intelligent Lighting Control System of Street Lamps MiAO Yi-wei, YANG Shan-shui, LU Ye-xuan, RUAN Zheng
(College of Automation Engineering,Nanjing University of Aeronautics and Astronautics, Nanjing 210016, Jiangsu, China) Abstract: An intelligent lighting control system was designed. Whenever a vehicle passes in a setting period of working time, an optical signal can be seized by the receiver. Any change of the signals will be processed by a singlechip computer, and the lightdark procedure controlling the street lamps responded smartly. For the building of an conservation society, this energy saving design has significant practical value.
aoaaaasseaaooeaasoaaadaasma
0引言
随着社会进步和人们生活水平提高，城市道路照明和城市夜景照明已成为城市规划、建设和管理中的一项重要工作。但是，如何实现节能降耗却缺乏统筹的考虑，各种有针对性的节能技术的研发十分滞后基于这种现状，本文设计一个夜间自动控制照明的智能系统，可自动调节路灯亮度，满足居民照明需求，
并能迎合社会节能减排主题，具有重要实用价值。 1总体设计
智能路灯感应系统总体结构如图1所示，该系统包括光电传感器发射端、接收端、光强检测电路、单片机及外围电路、驱动电路、路灯。白天光线强度较强时，光缴电阻较小，光强检测电路输出的光强信号，经单片机控制灯管为熄灭状态，因此白天灯不亮，节约能源。当夜晚光线强度较弱时，光敏电阻阻值变大，光强检测电路输出的光强信号输入单片机，
收稿目期：2014-06-19
基金项目：2013年校级重点大学生创新项目(201310287255) 作者简介：缪一茅，1992年生，男，江苏南通人，2016年将毕业于南京航空航天大学电气工程及其自动化专业，在读本科生。· 62 ·
同时光电传感器在探测范围内感应有无运动物体通过，当物体到达感应器的探测范围内时，将接收端的信号经过处理后送人单片机，单片机输出的信号，经驱动电路驱动双向晶闸管导通，使灯管发光；当物体离开感应器的探测范围时，通过延时电路控制灯管继续发光一段时间后熄灭。此系统在需要时能为道路提供照明，不需要时停止工作，可节约能源间。
电路结构及其原理
单片机
光电传感器发射端接收培
cd + GND
光敏电阻 Ncc
站
51单片机及外图电路
全
驱动电路
吸收电路
图1智能路灯感应系统总体框图
220VAC 路灯
系统的结构设计如图2所示，包括光电传感器发射端、接收端、调理电路、延时调节电路、光强检测电路、单片机及外围电路、显示电路、驱动电路及其外围电路、双向晶闸管、路灯闪。单片机的输人信号
