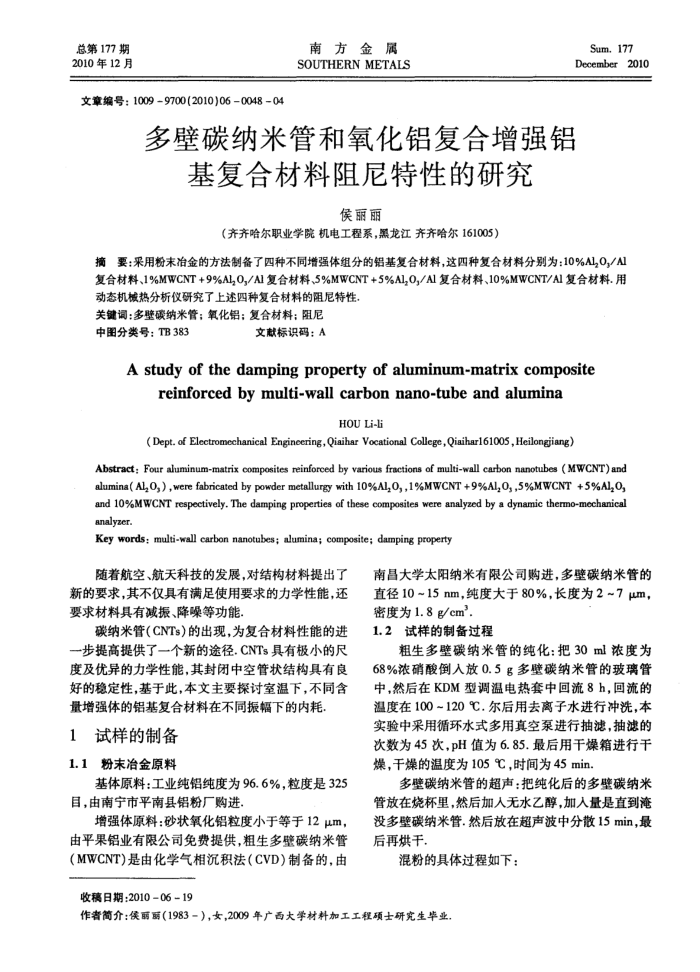

总第177期 2010年12月
文章编号：10099700(2010)06004804
南方金属 SOUTHERN METALS
多壁碳纳米管和氧化铝复合增强铝
基复合材料阻尼特性的研究
侯丽丽
（齐齐哈尔职业学院机电工程系，黑龙江齐齐哈尔161005）
Sum.177 December2010
摘要：采用粉末冶金的方法制备了四种不同增强体组分的铝基复合材料，这四种复合材料分别为：10%AI,0,/A 复合材料、1%MWCNT+9%AI,O,/AI复合材料、5%MWCNT+5%Al,O,/AI复合材料、10%MWCNT/AI复合材料.用
动态机械热分析仪研究了上述四种复合材料的阻尼特性，关键调：多壁碳纳米管：氧化铝：复合材料：阻尼
中图分类号：TB383
文献标识码：A
Astudyofthedampingpropertyof aluminum-matrixcomposite
reinforcedbymulti-wallcarbonnano-tubeandalumina
HOULi-li
( Dept, of Electromechanical Engineering, Qiaihar Vocational College, Qiaihar161005, Heilongjiang)
Abstract: Four aluminum-matrix composites reinforced by various fractions of multi-wall carbon nanotubes (MWCNT) and alumina(Al,0,),were fabricated by powder metallurgy with 10%Al,O,,1%MWCNT +9%Al,O, ,5%MWCNT +5%Al,0, and 10%MWCNT respectively. The damping properties of these composites were analyzed by a dynamic thermo-mechanical analyzer.
Key words: multi-wall carbon nanotubes; alumina; composite; damping property
随着航空、航天科技的发展，对结构材料提出了新的要求，其不仅具有满足使用要求的力学性能，还要求材料具有减振、降噪等功能
联纳米管（CNTs)的出现，为复合材料性能的进一步提高提供了一个新的途径.CNTs具有极小的尺度及优异的力学性能，其封闭中空管状结构具有良好的稳定性，基于此，本文主要探讨室温下，不同含量增强体的铝基复合材料在不同振辐下的内耗
1试样的制备 1.1粉末冶金原料
基体原料：工业纯铝纯度为96.6%，粒度是325 目，由南宁市平南县铝粉厂购进
增强体原料：砂状氧化铝粒度小于等于12μm，由平果铝业有限公司免费提供，粗生多壁碳纳米管(MWCNT)是由化学气相沉积法（CVD）制备的，由
收稿日期：2010=06-19
南昌大学太阳纳米有限公司购进，多壁碳纳米管的直径10~15nm，纯度大于80%，长度为2~7m，密度为1.8g/cm
1.2试样的制备过程
粗生多壁碳纳米管的纯化：把30ml浓度为 68%浓硝酸倒入放0.5g多壁碳纳米管的玻璃管中，然后在KDM型调温电热套中回流8h，回流的温度在100~120℃.尔后用去离子水进行冲洗，本实验中采用循环水式多用真空泵进行抽滤，抽滤的次数为45次，pH值为6.85.最后用干燥箱进行干燥，干燥的温度为105℃，时间为45min
多壁碳纳米管的超声：把纯化后的多壁碳纳米管放在烧杯里，然后加人无水乙醇，加入量是直到淹没多壁碳纳米管.然后放在超声波中分散15min，最后再烘干
混粉的具体过程如下：
作者简介：侯丽厨（1983-），女，2009年广西大学材料加工工程硕士研究生毕业，
