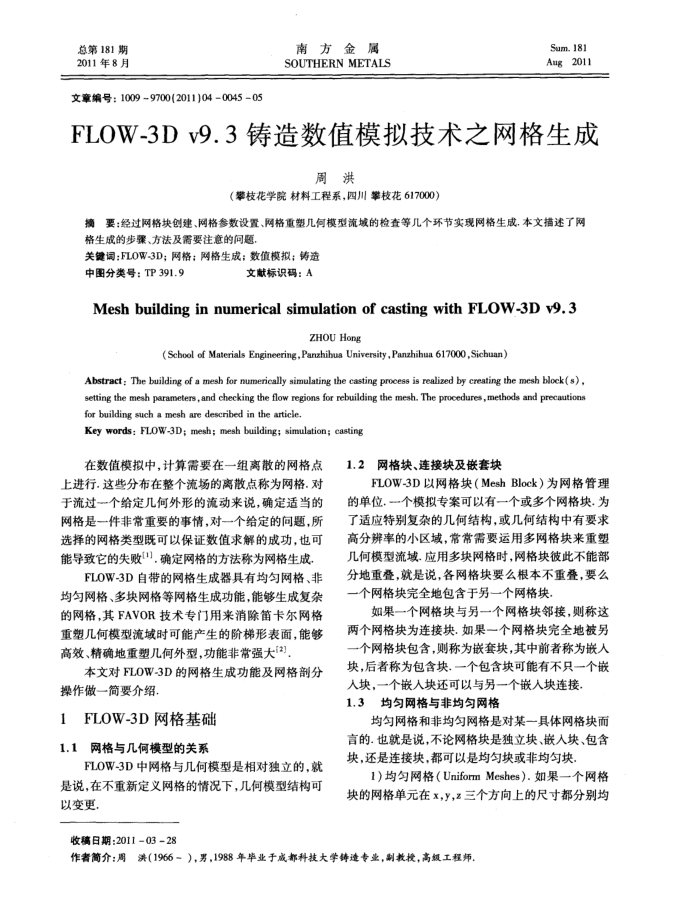

FLOW-3Dv9.3铸造数值模拟技术之网格生成
周洪
（攀枝花学院材料工程系，四川举枝花617000）
摘要：经过网格块创建、网格参数设置、网格重塑儿何模型流域的检查等几个环节实现网格生成.本文描述了网格生成的步骤、方法及需要注意的问题
关键词：FLOW-3D；网格：网格生成；数值模拟；铸造
中图分类号：TP391.9
文献标识码：A
Meshbuilding in numerical simulation of casting with FLOW-3D v9.3
ZHOU Hong
( School of Materials Engineering, Panzhihua University, Panzhihua 617000 ,Sichuan)
Abstract : The building of a mesh for numerically simulating the casting process is realized by creating the mesh block(s), setting the mesh parameters, and checking the flow regions for rebuilding the mesh, The procedures,methods and precautions for building such a mesh are described in the article.
Key words: FLOW-3D; mesh; mesh building; simulation; casting
在数值模拟中，计算需要在一组离散的网格点上进行.这些分布在整个流场的离散点称为网格.对于流过个给定几何外形的流动来说，确定适当的网格是一件非常重要的事情，对一个给定的间题，所选择的网格类型既可以保证数值求解的成功，也可能导致它的失败[1].确定网格的方法称为网格生成
FLOW-3D自带的网格生成器具有均匀网格、非均勾网格、多块网格等网格生成功能，能够生成复杂的网格，其FAVOR技术专门用来消除笛卡尔网格重塑几何模型流域时可能产生的阶梯形表面，能够高效、精确地重塑几何外型，功能非常强大[2)
本文对FLOW-3D的网格生成功能及网格剖分操作做一简要介绍.
1
FLOW-3D网格基础
网格与几何模型的关系
1.1
FLOW-3D中网格与几何模型是相对独立的，就是说，在不重新定义网格的情况下，几何模型结构可以变更，
收稿日期：20110328
1.2网格块、连接块及嵌套块
FLOW-3D以网格块（MeshBlock）为网格管理的单位.个模拟专案可以有一个或多个网格块.为了适应特别复杂的几何结构，或几何结构中有要求高分辨率的小区域，常常需要运用多网格块来重塑几何模型流域.应用多块网格时，网格块彼此不能部分地重叠，就是说，各网格块要么根本不重叠，要么一个网格块完全地包含于另一个网格块，
如果一个网格块与另一个网格块邻接，则称这两个网格块为连接块.如果一个网格块完全地被另一个网格块包含，则称为嵌套块，其中前者称为嵌人块，后者称为包含块。一个包含块可能有不只一个最
人块，一个嵌人块还可以与另一个嵌人块连接， 1.3均匀网格与非均匀网格
均匀网格和非均匀网格是对某一具体网格块而言的.也就是说，不论网格块是独立块、嵌入块、包含块，还是连接块，都可以是均匀块或非均匀块，
1）均匀网格（UniformMeshes）.如果一个网格块的网格单元在x，y，z三个方向上的尺寸都分别均
作者简介：周洪(1966－），男，1988年毕业于成都科技大学铸造专业，制教，高级工程师。
