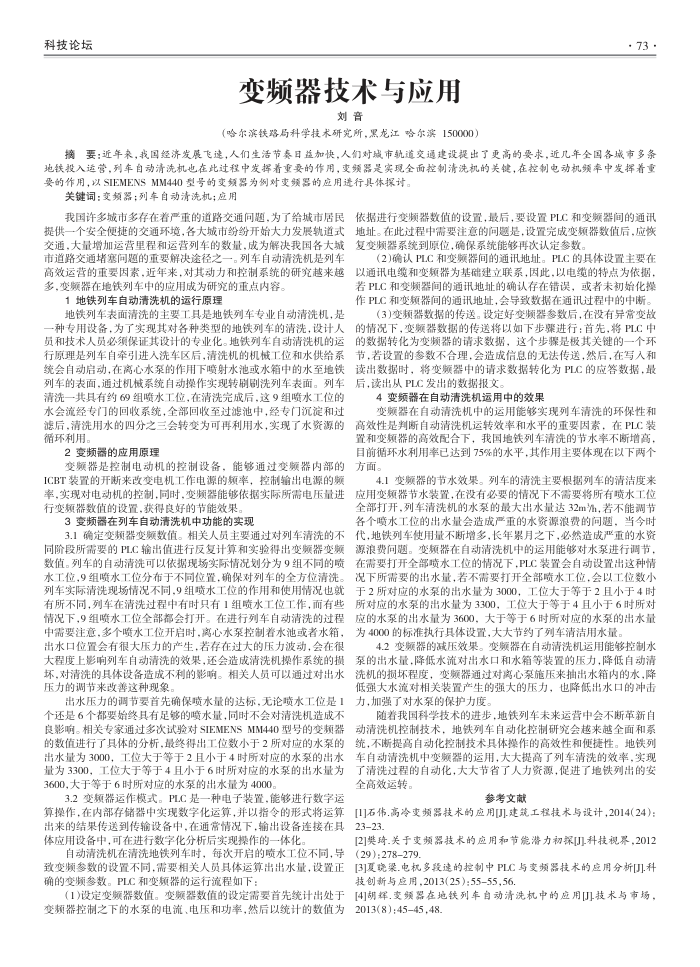

变频器技术与应用
刘音
（哈尔滨铁路局科学技术研究所，黑龙江哈尔滨150000）
· 73 -
摘要：近年来，我国经济发展飞建，人们生活节奏日益加快，人们对城市航道交通建设提出了更高的要求，近几年全国各城市多条地铁投入运营，列车自动清洗机也在此过程中发挥着重要的作用，变频器是实现全面控制清洗机的关键，在控制电动机频率中发挥着重要的作用，以SIEMENSMM440型号的变频器为例对变频器的应用进行具体探讨。
关键词：变频器；列车自动清洗机；应用
我国许多城市多存在着严重的道路交通间题，为了给城市居民提供一个安全便捷的交通环境，各大城市纷纷开始大力发展轨道式交通，大量增加运营里程和运营列车的数量.成为解决我国各大城市道路交通堵赛间题的重要解决途径之一。列车自动清洗机是列车高效运营的重要固素，近年来，对其动力和控制系统的研究越来越多，变频器在地铁列车中的应用成为研究的重点内容
1地铁列车自动清洗机的运行原理
地铁列车表面清洗的主要工具是地铁列车专业自动清洗机，是-种专用设备，为了实现其对各种类型的地铁列车的清洗，设计人员和技术人员必须保证其设计的专业化。地铁列车自动清洗机的运行原理是列车自牵引进人洗车区后，清洗机的机械工位和水供给系统会自动启动，在离心水泵的作用下喷射水池或水箱中的水至地铁列车的表面，通过机械系统自动操作实现转刷刷洗列车表面。列车清洗一共具有约69组喷水工位，在清洗完成后.这9组喷水工位的水会流经专门的回收系统，全部回收至过滤池中，经专门沉淀和过滤后，清洗用水的四分之三会转变为可再利用水，实现了水资源的循环利用。
2变频器的应用原理
依据进行变频器数值的设置，最后，要设置PLC和变频器间的通讯地址。在此过程中需要注意的间题是，设置完成变颠器数值后，应恢复变频器系统到原位，确保系统能够再次认定参数
(2)确认PLC和变频器间的通讯地址。PLC的具体设置主要在以通讯电缆和变颠器为基础建立联系，因此，以电缆的特点为依据。若PLC和变频器间的通讯地址的确认存在错误，或者未初始化操作PLC和变题器间的通讯地址，会导致数据在通讯过程中的中断，
（3)变频器数据的传送。设定好变频器参数后，在没有异常变故的情况下，变频器数据的传送将以如下步骤进行：首先，将PLC中的数据转化为变频器的请求数据，这个步骤是极其关键的一个环节，若设置的参数不合理，会造成信息的无法传送，然后，在写入和读出数据时，将变频器中的请求数据转化为PC的应答数据，最后，读出从PLC发出的数据报文。
4变频器在自动清洗机运用中的效果
变频器在自动清洗机中的运用能够实现列车清洗的环保性和高效性是判断自动清洗机运转效率和水平的重要因素，在PLC装置和变频器的高效配合下，我国地铁列车清洗的节水率不断增高，目前循环水利用率已达到75%的水平，其作用主要体现在以下两个
变频器是控制电动机的控制设备，能够通过变频器内部的
方面。
ICBT装置的开断来改变电机工作电源的频率，控制输出电源的频率，实现对电动机的控制，同时，变频器能够依据实际所需电压量进行变颠器数值的设置，获得良好的节能效果
3变频器在列车自动清洗机中功能的实现
3.1确定变频器变频数值。相关人员主要通过对列车清洗的不同阶段所需要的PLC输出值进行反复计算和实验得出变频器变频数值。列车的自动清洗可以依据现场实际情况划分为9组不同的喷水工位，9组喷水工位分布于不同位置，确保对列车的全方位清洗。列车实际清洗现场情况不同，9组喷水工位的作用和使用情况也就有所不同，列车在清洗过程中有时只有1组喷水工位工作，而有些情况下，9组喷水工位全部都会打开。在进行列车自动清洗的过程中需要注意，多个喷水工位开启时，离心水泵控制着水池或者水箱，出水口位置会有很大压力的产生，若存在过大的压力波动，会在很大程度上影响列车自动清洗的效果，还会造成清洗机操作系统的损坏，对清洗的具体设备造成不利的影响。相关人员可以通过对出水压力的调节来改善这种现象
出水压力的调节要首先确保喷水量的达标，无论喷水工位是1 个还是6个都要始终其有足够的喷水量，同时不会对清洗机造成不良影响。相关专家通过多次试验对SIEMENSMM440型号的变频器的数值进行了具体的分析，最终得出工位数小于2所对应的水泵的出水量为3000，工位大于等于2且小于4时所对应的水泵的出水量为3300，工位大于等于4且小于6时所对应的水泵的出水量为 3600,大于等于6时所对应的水泵的出水量为4000。
3.2变频器运作模式。PLC是一种电子装置，能够进行数字运算操作，在内部存储器中实现数字化运算，并以指令的形式将运算出来的结果传送到传输设备中，在通常情况下，输出设备连接在具体应用设备中，可在进行数学化分析后实现操作的一体化
自动清洗机在清洗地铁列车时，每次开启的喷水工位不同，导致变频参数的设置不同，需要相关人员具体运算出出水量，设置正确的变频参数。PLC和变频器的运行流程如下：
(1)设定变频器数值。变频器数值的设定需要首先统计出处于变频器控制之下的水系的电流、电压和功率，然后以统计的数值为
4.1变频器的节水效果。列车的清洗主要根据列车的清洁度来应用变频器节水装置，在没有必要的情况下不需要将所有喷水工位全部打开，列车清洗机的水系的最大出水量达32mh，若不能调节各个喷水工位的出水量会造成严重的水资源浪费的间题，当今时代，地铁列车使用量不断增多，长年累月之下，必然造成严重的水资源浪费间题。变颠器在自动清洗机中的运用能够对水泵进行调节，在需要打开全部喷水工位的情况下，PLC装置会自动设置出这种情况下所需要的出水量，若不需要打开全部喷水工位，会以工位数小于2所对应的水泵的出水量为3000，工位大于等于2且小于4时所对应的水泵的出水量为3300，工位大于等于4且小于6时所对应的水泵的出水量为3600，大于等于6时所对应的水泵的出水量为4000的标准执行具体设置，大大节约了列车清洁用水量
4.2变频器的减压效果。变频器在自动清洗机运用能够控制水
亲的出水量.降低水流对出水口和水箱等装置的压力，降低自动清洗机的损坏程度，变频器通过对离心泵施压来抽出水箱内的水，降低强大水流对相关装置产生的强大的压力，也降低出水口的冲击力，加强了对水泵的保护力度。
随着我国科学技术的进步，地铁列车未来运营中会不断革新自动清洗机控制技术，地铁列车自动化控制研究会越来越全面和系统，不断提高自动化控制技术具体操作的高效性和便捷性。地铁列车自动清洗机中变频器的运用，大大提高了列车清洗的效率，实现了清洗过程的自动化，大大节省了人力资源，促进了地铁列出的安全高效运转。
参考文献
[11石伟.高冷变频器技术的应用建筑工程技术与设计，2014(24)： 2323.
[2]樊琦.关于变频器技术的应用和节能潜力初深[J]科技视界,2012(29 ) : 278279
[3]夏晚.电机多段速的控制中PLC与变频器技术的应用分新[]科技创新与应用，2013(25)：55-55,56.
[4]胡辉.变频器在地铁列车自动清洗机中的应用技术与市场， 2013(8) :4545,48.
