科技论坛

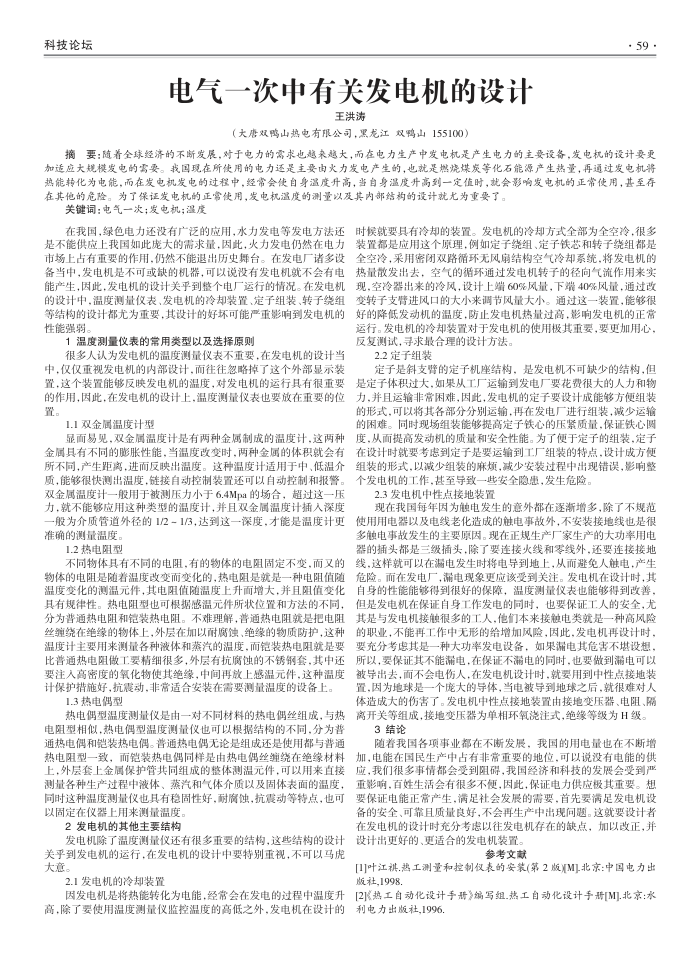

电气一次中有关发电机的设计
王洪涛
（大唐双鸥山热电有限公司，黑龙江双鸭山155100）
· 59 -
摘要：随着全球经济的不断发展，对于电力的需求也题来题大，而在电力生产中发电机是产生电力的主要设备，发电机的设计要更加适应大规模发电的需要。我国现在所使用的电力还是主要由火力发电产生的，也就是燃烧煤炭等化石能源产生热量，再通过发电机将热能转化为电能，而在发电机发电的过程中，经常会使自身温度升高，当自身温度升高到一定值时，就会影响发电机的正常使用，基至存在其他的危险。为了保证发电机的正常使用，发电机温度的测量以及其内部结构的设计就尤为重要了。
关键词：电气一次；发电机；温度
在我国，绿色电力还没有广泛的应用，水力发电等发电方法还是不能供应上我国如此庞大的需求量，因此，火力发电仍然在电力市场上占有重要的作用.仍然不能退出历史舞台。在发电厂诸多设备当中，发电机是不可或缺的机器，可以说没有发电机就不会有电能产生，因此，发电机的设计关乎到整个电厂运行的情况。在发电机的设计中，温度测量仪表、发电机的冷却装置、定子组装、转子绕组等结构的设计都尤为重要，其设计的好坏可能严重影响到发电机的性能强弱。
1温度测量仪表的常用类型以及选择原则
很多人认为发电机的温度测量仪表不重要，在发电机的设计当中，仅仅重视发电机的内部设计，而往往忽略掉了这个外部显示装置，这个装置能够反映发电机的温度，对发电机的运行其有很重要的作用，因此，在发电机的设计上温度测量仪表也要放在重要的位置
1.1双金属温度计型
显面易见，双金属温度计是有两种金属制成的温度计，这两种金属具有不同的膨胀性能，当温度改变时，两种金属的体积就会有所不同，产生距离，进而反映出温度。这种温度计适用于中、低温介质，能够很快测出温度，链接自动控制装置还可以自动控制和报警。双金属温度计一般用于被测压力小于6.4Mpa的场合，超过这一压力，就不能够应用这种类型的温度计，并且双金属温度计插入深度一般为介质管道外径的1/2~1/3，达到这一深度，才能是温度计更准确的测量温度。
1.2热电阻型
不同物体其有不同的电阻，有的物体的电阻固定不变，而又的物体的电阻是随着温度改变而变化的，热电阻是就是一种电阻值随温度变化的测温元件，其电阻值随温度上升而增大，并且阻值变化其有规律性。热电阻型也可根据感温元件所状位置和方法的不同，分为普通热电阻和铠装热电阻。不难理解，普通热电阻就是把电阻丝缠绕在绝缘的物体上，外层在加以耐腐蚀、绝缘的物质防护，这种温度计主要用来测量各种液体和蒸汽的温度，而铠装热电阻就是要比普通热电阻做工要精细很多，外层有抗腐蚀的不锈钢套，其中还要注人高密度的氧化物使其绝综，中间再效上感温元件，这种温度计保护措施好，抗震动，非常适合安装在需要测量温度的设备上。
1.3热电偶型
热电偶型温度测量仪是由一对不同材料的热电偶丝组成，与热电阻型相似，热电偶型温度测量仪也可以根据结构的不同，分为普通热电偶和铠装热电偶。普通热电偶无论是组成还是使用都与普通热电阻型一致，而铠装热电偶同样是由热电偶丝维绕在绝缘材料上，外层套上金属保护管共同组成的整体测温元件，可以用来直接测量各种生产过程中液体、蒸汽和气体介质以及固体表面的温度，同时这种温度测量仪也其有稳固性好，耐质蚀，抗震动等特点，也可以固定在仪器上用来测量温度
2发电机的其他主要结构
时模就要具有冷却的装置。发电机的冷却方式全部为全空冷，很多装置都是应用这个原理，例如定子绕组、定子铁芯和转子绕组都是全空冷，采用密闭双路循环无风扇结构空气冷却系统，将发电机的热量散发出去，空气的循环通过发电机转子的径向气流作用来实现，空冷器出来的冷风，设计上端60%风量，下端40%风量，通过改变转子支臂进风口的大小来调节风量大小。通过这一装置，能够很好的降低发动机的温度，防止发电机热量过高，影响发电机的正常运行。发电机的冷却装置对于发电机的使用极其重要，要更加用心，反复测试，寻求最合理的设计方法。
2.2定子组装
定子是斜支臂的定子机座结构，是发电机不可缺少的结构，但是定子体积过大，如果从工厂运输到发电厂要花费很大的人力和物力.并且运输非常困难，因此，发电机的定子要设计成能够方便组装的形式，可以将其各部分分别运输，再在发电厂进行组装，减少运输的困难。同时现场组装能够提高定子铁心的压紧质量，保证铁心圆度，从而提高发动机的质量和安全性能。为了便于定子的组装，定子在设计时就要考虑到定子是要运输到工厂组装的特点，设计成方便组装的形式，以减少组装的麻烦，减少安装过程中出现错误，影响整个发电机的工作，基至导致一些安全隐患，发生危险。
2.3发电机中性点接地装置
现在我国每年因为触电发生的意外都在逐渐增多，除了不规范使用用电器以及电线老化造成的触电事故外，不安装接地线也是很多触电事故发生的主要愿因。现在正规生产厂家生产的大功率用电器的插头都是三级插头，除了要连接火线和零线外，还要连接接地线，这样就可以在满电发生时将电导到地上，从而避免人触电，产生危险。而在发电厂，电现象更应该受到关注。发电机在设计时，其自身的性能能够得到很好的保障，温度测量仪表也能够得到改善，但是发电机在保证自身工作发电的同时，也要保证工人的安全，尤其是与发电机接触很多的工人，他们本来接触电类就是一种高风险的职业，不能再工作中无形的给增加风险，因此，发电机再设计时，要充分考虑其是一种大功率发电设备，如果漏电其危害不设相所以，要保证其不能滞电，在保证不滞电的同时，也要做到满电可以被导出去，面不会电伤人，在发电机设计时.就要用到中性点接地装置.因为地球是一个庞大的导体，当电被导到地球之后.就很难对人体造成大的伤害了。发电机中性点接地装置由接地变压器、电阻、隔离开关等组成，接地变压器为单相环氧浇注式，绝缘等级为H级。
3结论
随着我国各项事业都在不断发展，我国的用电量也在不断增加，电能在国民生产中占有非常重要的地位，可以说没有电能的供应，我们很多事情都会受到阻碍，我国经济和科技的发展会受到严重影响，百姓生活会有很多不便，固此，保证电力供应极其重要。想要保证电能正常产生，满足社会发展的需要，首先要满足发电机设备的安全、可靠且质量良好，不会再生产中出现间题。这就要设计者在发电机的设计时充分考虑以往发电机存在的缺点，加以改正，并
设计出更好的、更适合的发电机装置。
发电机除了温度测量仪还有很多重要的结构，这些结构的设计关乎到发电机的运行，在发电机的设计中要特别重视，不可以马虎
参考文献
大意。
2.1发电机的冷却装置
因发电机是将热能转化为电能，经常会在发电的过程中温度升高，除了要使用温度测量仪监控温度的高低之外，发电机在设计的
版社，1998
[2]《热工自动化设计手册》编写组.热工自动化设计手[M]北京：水利电力出版社，1996.
