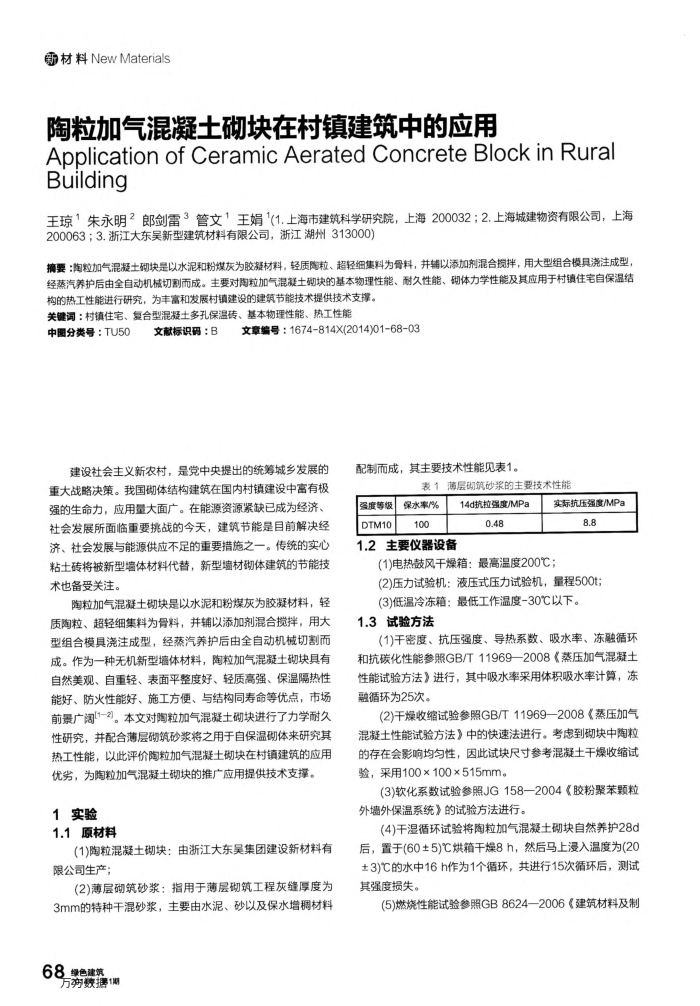

新材料NewMaterials
陶粒加气混凝土砌块在村镇建筑中的应用
ApplicationofCeramicAeratedConcreteBlockinRural Building
王琼1朱永明2郎剑雷3管文1王娟（1.上海市建筑科学研究院，上海200032；2.上海城建物资有限公司，上海 200063；3.浙江大东吴新型建筑材料有限公司，浙江湖州313000）
摘要：陶粒加气混凝土砌块是以水泥和粉煤灰为胶凝材料，轻质陶粒、超轻细集料为骨料，并辅以添加剂混合搅拌，用大型组合模具浇注成型经蒸汽养护后由全自动机械切割而成。主要对陶粒加气混凝土砌块的基本物理性能、耐久性能、砌体力学性能及其应用于村镇住宅自保湿结
构的热工性能进行研究，为丰富和发展村镇建设的建筑节能技术提供技术支撑。关键调：村镇住宅、复合型混凝土多孔保温砖、基本物理性能、热工性能
中图分类号：TU50
文献标识码：B
文章编号：1674-814X(2014)01-68-03
建设社会主义新农村，是党中央提出的统筹城乡发展的重大战略决策。我国砌体结构建筑在国内村镇建设中富有极强的生命力，应用量大面广。在能源资源紧缺已成为经济、社会发展所面临重要挑战的今天，建筑节能是目前解决经济、社会发展与能源供应不足的重要措施之一。传统的实心粘土砖将被新型墙体材料代替，新型墙材砌体建筑的节能技术也备受关注。
陶粒加气混凝土砌块是以水泥和粉煤灰为胶凝材料，轻质陶粒、超轻细集料为骨料，并辅以添加剂混合搅拌，用大型组合模具浇注成型，经蒸汽养护后由全自动机械切割而成。作为一种无机新型墙体材料，陶粒加气混凝土砌块具有自然美观、自重轻、表面平整度好、轻质高强、保温隔热性能好、防火性能好、施工方便、与结构同寿命等优点，市场前景广阔(1-2)。本文对陶粒加气混凝土砌块进行了力学耐久性研究，并配合薄层砌筑砂浆将之用于自保温砌体来研究其热工性能，以此评价陶粒加气混凝土砌块在村镇建筑的应用优劣，为陶粒加气混凝土砌块的推广应用提供技术支撑。
1实验 1.1原材料
(1)陶粒混凝土砌块：由浙江大东吴集团建设新材料有限公司生产；
(2)薄层硼筑砂浆：指用于薄层砌筑工程灰缝厚度为 3mm的特种干混砂浆，主要由水泥、砂以及保水增稠材料
68_绿色建筑方穷数据1期
配制而成，其主要技术性能见表1。
表1薄层砌筑砂浆的主要技术性能
实际抗压强度/MPa
强度等级 DTM10
保水率/% 100
14d抗拉强度/MPa
0.48
1.2主要仪器设备
(1)电热鼓风干燥箱：最高温度200℃；
8.8
(2)压力试验机：液压式压力试验机，量程500t；(3)低温冷冻箱：最低工作温度-30℃以下。
1.3试验方法
(1)干密度、抗压强度、导热系数、吸水率、冻融循环和抗碳化性能参照GB/T11969—2008《蒸压加气混凝土性能试验方法》进行，其中吸水率采用体积吸水率计算，冻融循环为25次。
(2)干燥收缩试验参照GB/T11969—2008《蒸压加气混凝土性能试验方法》中的快速法进行。考患到砌块中陶粒的存在会影响均匀性，因此试块尺寸参考混凝土干燥收缩试验，采用100×100×515mm。
(3)软化系数试验参照JG158—2004《胶粉聚苯颗粒外墙外保温系统》的试验方法进行。
(4)干湿循环试验将陶粒加气混凝土砌块自然养护28d 后，置于(60±5)℃烘箱干燥8h，然后马上浸入温度为(20 ±3)℃的水中16h作为1个循环，共进行15次循环后，测试其强度损失。
(5)燃烧性能试验参照GB8624—2006《建筑材料及制
