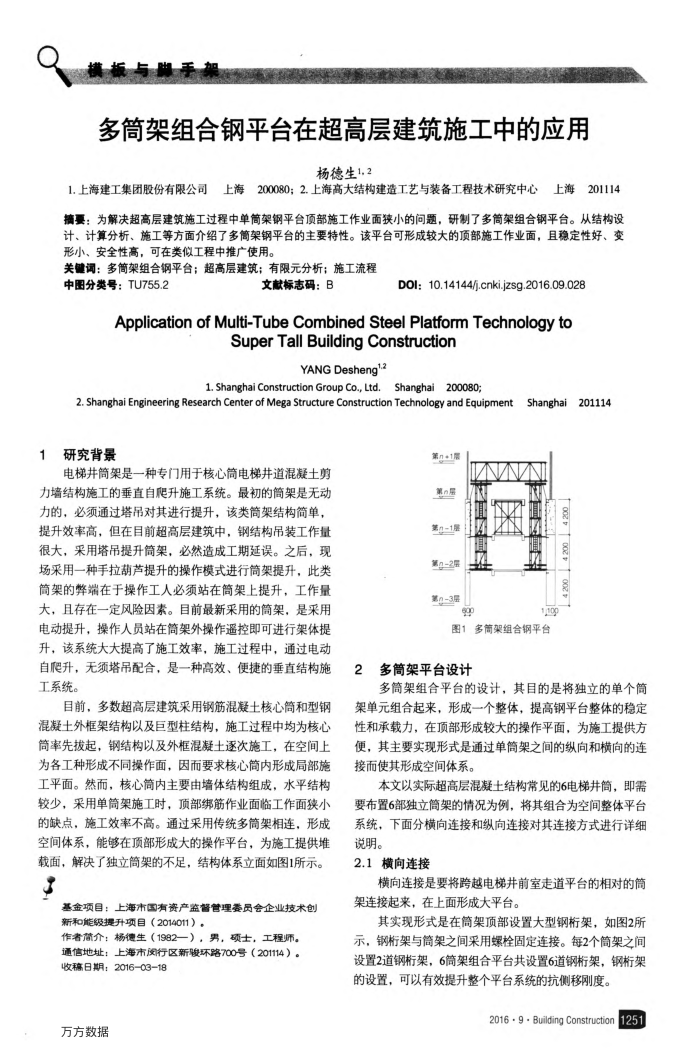

多简架组合钢平台在超高层建筑施工中的应用
杨德生1.2
1.上海建工集团股份有限公司上海200080；2.上海高大结构建造工艺与装备工程技术研究中心上海201114 摘要：为解决超高层建筑施工过程中单筒架钢平合顶部施工作业面狭小的问题，研制了多筒架组合钢平台。从结构设计、计算分析、施工等方面介绍了多筒架钢平台的主要特性。该平台可形成较大的顶部施工作业面，且稳定性好、变形小、安全性高，可在类似工程中推广使用。
关键词：多筒架组合钢平台；超高层建筑；有限元分析；施工流程
中图分类号：TU755.2
文献标志码：B
DOl:10.14144/j.cnki.jzsg.2016.09.028
ApplicationofMulti-TubeCombinedSteelPlatformTechnologyto
SuperTall BuildingConstruction
YANG Desheng"-2
1. Shanghai Construction Group Co., Ltd.Shanghai200080;
2.Shanghai Engineering Research Center of MegaStructure Construction Technology and Equipment
Shanghai 201114
1
研究背景
电梯井筒架是一种专门用于核心筒电梯井道混凝土剪力墙结构施工的垂直自爬升施工系统。最初的筒架是无动力的，必须通过塔吊对其进行提升，该类筒架结构简单，提升效率高，但在目前超高层建筑中，钢结构吊装工作量很大，采用塔吊提升筒架，必然造成工期延误。之后，现场采用一种手拉葫芦提升的操作模式进行筒架提升，此类筒架的弊端在于操作工人必须站在筒架上提升，工作量大，且存在一定风险因素。目前最新采用的筒简架，是采用电动提升，操作人员站在筒架外操作遥控即可进行架体提升，该系统大大提高了施工效率，施工过程中，通过电动自爬升，无须塔吊配合，是一种高效、便捷的垂直结构施工系统。
目前，多数超高层建筑采用钢筋混凝土核心筒和型钢混凝土外框架结构以及巨型柱结构，施工过程中均为核心筒率先拨起，钢结构以及外框混凝土逐次施工，在空间上为各工种形成不同操作面，因而要求核心简内形成局部施工平面。然而，核心筒内主要由墙体结构组成，水平结构较少，采用单筒架施工时，顶部绑筋作业面临工作面狭小的缺点，施工效率不高。通过采用传统多简架相连，形成空间体系，能够在顶部形成大的操作平台，为施工提供堆载面，解决了独立筒架的不足，结构体系立面如图1所示。主
基金项目：上海市国有资产监督管理委员会企业技术创新和能级提升项目（2014011）。
作者介：杨德生（1982一），男，硕士，工程师。通信地址：上海市闵行区新鞍环路700号（201114）。
收稿日期：2016-03-18 万方数据
第，·1层第属第n-1层 Mg-2层第0-3层
9
ZNNN
00
LAIN
真
200 002 nog
图1多筒架组合钢平台
多筒架平台设计
2
多筒架组合平台的设计，其目的是将独立的单个筒架单元组合起来，形成一个整体，提高钢平台整体的稳定性和承载力，在顶部形成较大的操作平面，为施工提供方便，其主要实现形式是通过单筒架之间的纵向和横向的连接而使其形成空间体系。
本文以实际超高层混凝土结构常见的6电梯井筒，即需要布置6部独立筒架的情况为例，将其组合为空间整体平台系统，下面分横向连接和纵向连接对其连接方式进行详细说明。
2.1横向连接
横向连接是要将跨越电梯井前室走道平台的相对的筒架连接起来，在上面形成大平台。
其实现形式是在筒架顶部设置大型钢架，如图2所示，钢桁架与筒架之间采用螺栓固定连接。每2个筒架之间设置2道钢桁架，6筒架组合平台共设置6道钢桁架，钢桁架的设置，可以有效提升整个平台系统的抗侧移刚度。
2016·9·BldingConstruction1251
