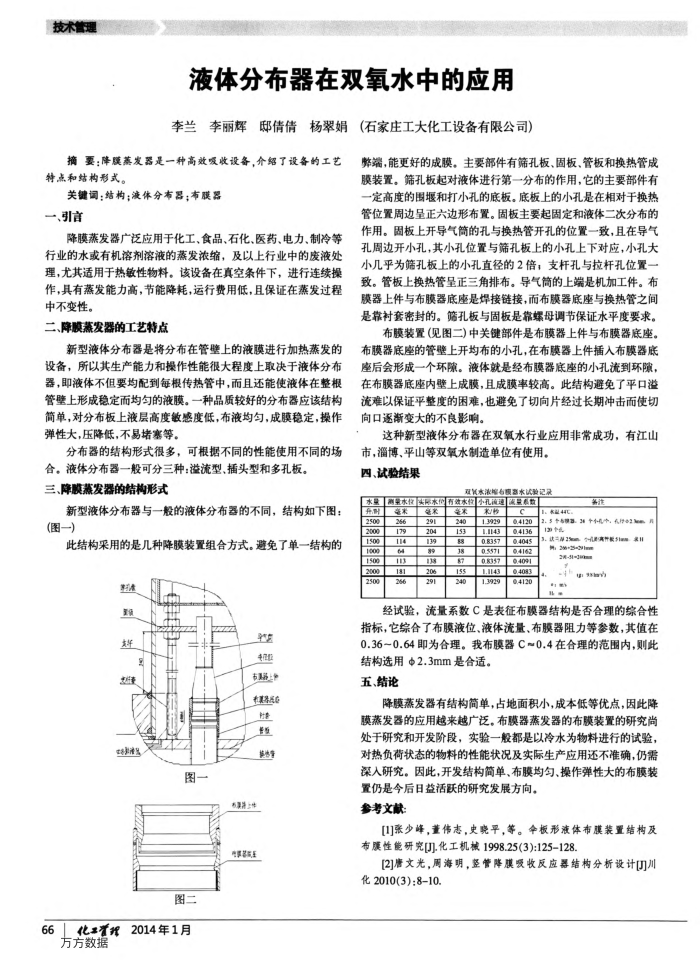

液体分布器在双氧水中的应用李兰李丽辉邸倩倩杨翠娟（石家庄工大化工设备有限公司）
摘要：降膜蒸发器是一种高效吸收设备，介绍了设备的工艺特点和结构形式。
关键词：结构；液体分布器；布联器一、引
降膜蒸发器广泛应用于化工、食品、石化、医药、电力、制冷等行业的水或有机溶剂溶液的蒸发浓缩，及以上行业中的废液处理，尤其适用于热敏性物料。该设备在真空条件下，进行连续操作，具有蒸发能力高，节能降耗，运行费用低，且保证在蒸发过程中不变性。
二、降膜蒸发器的工艺特点
新型液体分布器是将分布在管壁上的液膜进行加热蒸发的设备，所以其生产能力和操作性能很大程度上取决于液体分布器，即液体不但要均配到每根传热管中，而且还能使液体在整根管壁上形成稳定而均匀的液膜。一种晶质较好的分布器应该结构简单，对分布板上液层高度敏感度低，布液均匀，成膜稳定，操作弹性大，压降低，不易堵塞等。
分布器的结构形式很多，可根据不同的性能使用不同的场
合。液体分布器一般可分三种：港流型、插头型和多孔板。三、降膜蒸发器的结构形式
新型液体分布器与一般股的液体分布器的不同，结构如下图：(图一)
此结构采用的是几种降膜装置组合方式。避免了单一结构的
置锁
交净品
图一图二
66化置界2014年1月
方方数据
市题器上和集界民心营营饭换沙管
2件电厚多线
整端，能更好的成膜。主要部件有筛孔板、固板、管板和换热管成膜装置。筛孔板起对液体进行第一分布的作用，它的主要部件有一定高度的围堰和打小孔的底板。底板上的小孔是在相对于换热管位置周边呈正六边形布置。固板主要起固定和液体二次分布的作用。固板上开导气筒的孔与换热管开孔的位置一致，且在导气孔周边开小孔，其小孔位置与筛孔板上的小孔上下对应，小孔大小几乎为筛孔板上的小孔直径的2倍；支杆孔与拉杆孔位置一致。管板上换热管呈正三角排布。导气简的上端是机加工件。布膜器上件与布膜器底座是焊接链接，而布膜器底座与换热管之间是靠衬套密封的。筛孔板与固板是靠螺母调节保证水平度要求。
布膜装置(见图二)中关键部件是布膜器上件与布膜器底座。布膜器底座的管壁上开均布的小孔，在布膜器上件插入布膜器底座后会形成一个环隙。液体就是经布膜器底座的小孔流到环隙，在布膜器底座内壁上成膜，且成膜率较高。此结构避免了平口溢流难以保证平整度的困难，也避免了切向片经过长期冲击而使切向口逐新变大的不良影响。
这种新型液体分布器在双氧水行业应用非常成功，有江山
市，淄博、平山等双氧水制造单位有使用。四、试验结果
美风水液电6要品水受记
水黑两果水位国原水型有效水
开 2500 2000 1500 1000 1500 2000 2500
米 6
181 266
米 291
138 206
240 88
240
小孔流速流量看款
1.3929 1143 0.8357 0.5571 08357
1.3929
0.4120 0.4136 0.4045 0.4162 0.4091 0
0.4120
K44
各注
5 498. 2* +4-4/+, 6,7023e 3. 达三屏2%m实表51s-81
-g-% 2x-9-0m
ug: gslah
经试验，流量系数C是表征布膜器结构是否合理的综合性
指标，它综合了布膜液位、液体流量、布膜器阻力等参数，其值在 0.36～0.64即为合理。我布膜器C~0.4在合理的范围内，则此
结构选用2.3mm是合适。五、结论
降膜蒸发器有结构简单，占地面积小，成本低等优点，因此降膜蒸发器的应用越来越广泛。布膜器蒸发器的布膜装置的研究尚处于研究和开发阶段，实验一般都是以冷水为物料进行的试验，对热负荷状态的物料的性能状况及实际生产应用还不准确，仍需深入研究。因此，开发结构简单、布膜均匀、操作弹性大的布膜装
置仍是今后目益活跃的研究发展方向。参考文献
[1]张少峰，重伟志，史晓平，等。伞板形液体布膜装置结构及布膜性能研究[)化工机械1998.25(3):125-128.
[2]唐文光,周海明，整管降膜吸收反应器结构分析设计[]川化2010(3)：810.
