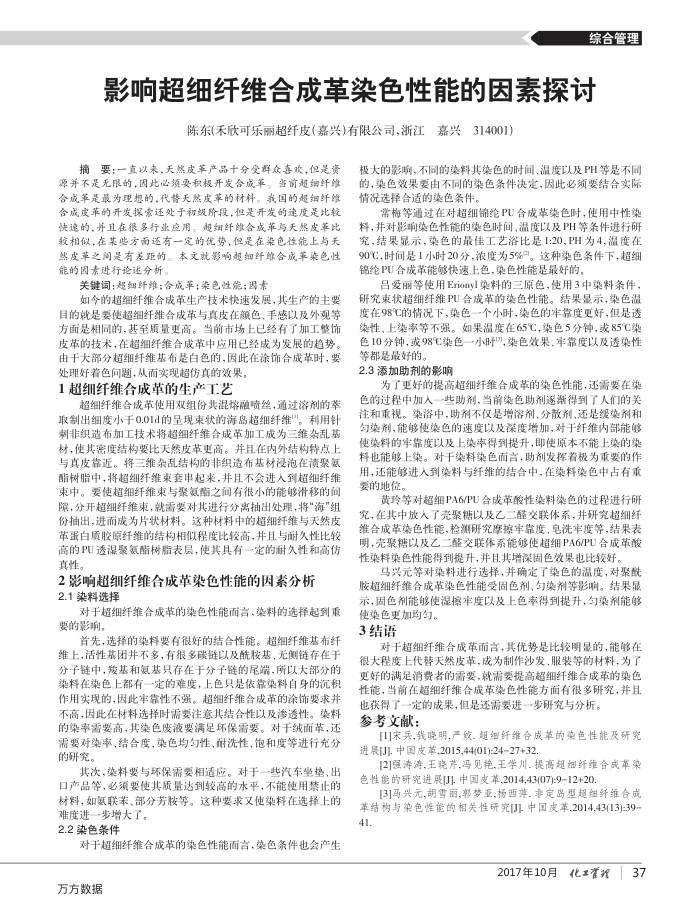

综合管理
影响超细纤维合成革染色性能的因素探讨
陈东(禾欣可乐丽超纤皮（嘉兴)有限公司，浙江嘉兴314001)
摘要：一直以来，天然皮菲产品十分受群众喜欢，但是资源并不是无限的，因此必须要积极开发合成革。当前超细纤诊合成革是最为理想的，代替天然皮革的材料。我国的超细纤缘合成皮革的开发探索还处于初级阶投，但是开发的建度是比较快建的，并且在很多行业应用。超细纤合成革与天然皮菲比较相似，在某费方面还有一定的优势，但是在染色性能上与天然皮革之间是有差距的。本文就影响超细纤维合成革染色性能的因素进行论述分析
关键词：超细纤维；合成革；染色性能；图素
如今的超细纤维合成革生产技术快速发展，其生产的主要目的就是要使超细纤维合成革与真皮在颜色、手感以及外观等方面是相同的，甚至质量更高。当前市场上已经有了加工整饰皮革的技术，在超细纤维合成革中应用已经成为发展的趋势。由于大部分超细纤维基布是白色的，因此在涂饰合成革时，要
处理好着色问题，从而实现超仿真的效果。 1超细纤维合成革的生产工艺
超细纤维合成革使用双组份共混熔融喷丝，通过溶剂的萃取制出细度小于0.01d的呈现束状的海岛超细纤维"。利用针刺非织造布加工技术将超细纤维合成革加工成为三维杂乱基材，使其密度结构要比天皮革更高。并且在内外结构特点上与真皮靠近。将三维杂乱结构的非织造布基材泡在遗聚氨酯树脂中，将超细纤维束套串起来，并且不会进人到超细纤维束中。要使超细纤维束与聚氨酯之闻有很小的能够滑移的闻隙，分开超细纤维束，就需要对其进行分离抽出处理，将“海“组份抽出，进而成为片状材料。这种材料中的超细纤维与天然皮革蛋白质胶原纤维的结构相似程度比较高，并且与耐久性比较高的PU透湿聚氨酯树脂表层，使其具有一定的耐久性和高仿真性。
2影响超细纤维合成革染色性能的因素分析 2.1染料选择
对于超细纤维合成革的染色性能而言，染料的选择起到重要的影响。
首先，选择的染料要有很好的结合性能。超细纤维基布纤维上，活性基团并不多，有很多碳链以及酰按基，无侧链存在于分子链中，羧基和氨基只存在于分子链的尾端，所以大部分的染料在染色上都有一定的难度，上色只是依靠染料自身的沉积作用实现的，因此牢靠性不强。超细纤维合成革的涂饰要求并不高，因此在材料选择时需要注意其结合性以及渗透性。染料的染率雷要高，其染色废液要满足环保雷要。对于绒面革，还需要对染率、结合度、染色均匀性、前洗性、饱和度等进行充分的研究，
其次，染料要与环保需要相适应。对于一些汽车坐垫、出口产品等，必须要使其质量达到较高的水平，不能使用禁止的材料，如氨联苯、部分芳按等。这种要求又使染料在选择上的
难度进一步增大了。 2.2染色条件
对于超细纤维合成革的染色性能而言，染色条件也会产生方方数据
极大的影响，不同的染料其染色的时间、温度以及PH等是不同的，染色效果要由不同的染色条件决定，因此必须要结合实际情况选择合适的染色条件。
常梅等通过在对超细锦纶PU合成革染色时，使用中性染料，并对影响染色性能的染色时间、温度以及PH等条件进行研究，结果显示，染色的最售工艺溶比是1:20，PH为4,温度在 90℃，时间是1小时20分，浓度为5%。这种染色条件下，超细锦纶PU合成革能够快速上色，染色性能是最好的，
吕爱丽等使用Erionyl染料的三原色，使用3中染料条件，研究束状超细纤维PU合成革的染色性能。结果显示，染色温度在98℃的情况下，染色一个小时，染色的牢靠度更好，但是透染性，上染率等不强。如果温度在65℃，染色5分钟，或85℃染色10分钟，或98℃染色一小时",染色效果、牢靠度以及透染性等都是最好的。
2.3添加助剂的影响
为了更好的提高超细纤维合成革的染色性能，还需要在染色的过程中加人一些助剂，当前染色助剂逐渐得到了人们的关注和重视。染溶中，助剂不仅是增溶剂、分散剂、还是级染剂和勾染剂，能够使染色的速度以及深度增加，对于纤维内部能够使染料的牢靠度以及上染率得到提升，即使原本不能上染的染料也能够上染。对于染料染色而言，助剂发挥着极为重要的作用，还能够进人到染料与纤维的结合中，在染料染色中占有重要的地位。
黄玲等对超细PA6/PU合成革酸性染料染色的过程进行研究，在其中放人了壳聚糖以及乙二醛交联体系，并研究超细纤维合成革染色性能，检测研究摩擦牢靠度，皂洗牢度等，结果表明，壳聚糖以及乙二交联体系能够使超细PA6/PU合成革酸性染料染色性能得到提升，并且其增深固色效果也比较好。
马兴元等对染料进行选择，并确定了染色的温度，对聚酰胺超细纤维合成革染色性能受固色剂、匀染剂等影响。结果晶示，固色剂能够使湿擦审度以及上色率得到提升，勾染剂能够
使染色更加均匀。 3结语
对于超细纤维合成革而言，其优势是比较明显的，能够在很大程度上代替天然皮革，成为制作沙发，服装等的材料，为了更好的满足消费者的需要，就需要提高超细纤维合成革的染色性能，当前在超细纤维合成革染色性能方面有很多研究，并且
也获得了一定的成果，但是还需要进一步研究与分析。参考文献：
[1]宋兵，我晓明,严效.短细纤维合成革的染色性能及研究进晨[J]中国皮革,2015,44(01):2427+32
[2]强涛涛,王晓芹,码见艳,王学川.提高超细纤维合底革染色性能的研究进展[J].中国皮革,2014,43(07):9-12+20.
[3]马兴元,胡雪丽，郭梦亚,杨西萍.非定岛型超细纤维合成革结构与染色性能的相关性研究[J]中国皮革,2014,43(13):39-41.
2017年10月
化灌我3
37
