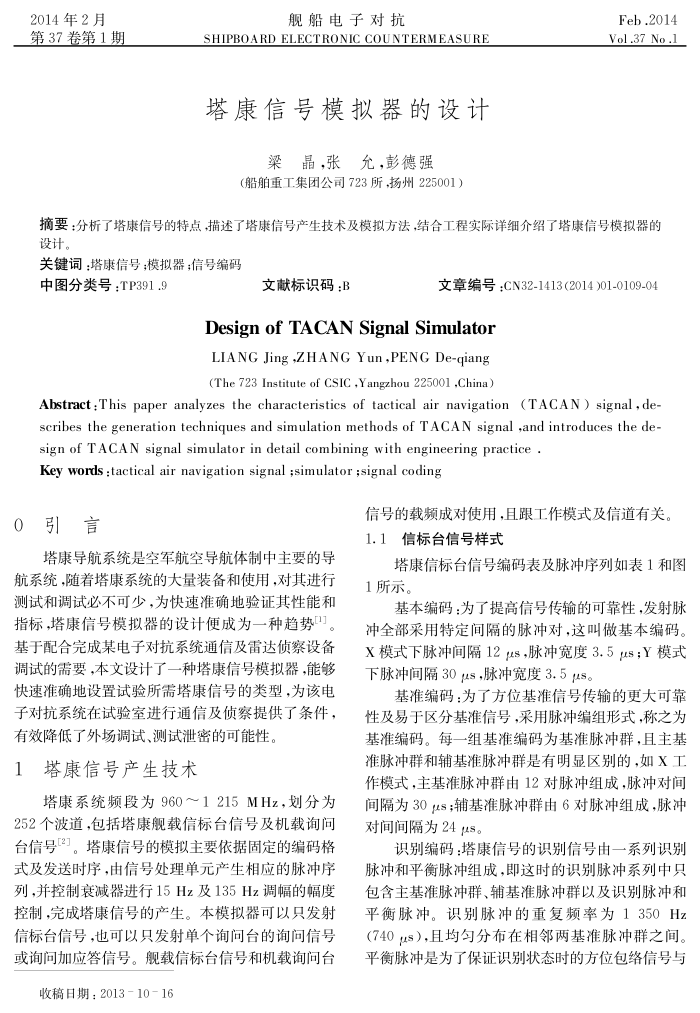

2014年2月第37卷第1期
舰船电子对抗
SHIPBOARD ELECTRONIC COUNTERMEASURE 塔康信号模拟器的设计
梁晶，张充彭德强
（船舶重工集团公司723所，扬州225001）
Feb.2014 Vol.37 No.1
摘要：分析了塔康信号的特点，描述了塔康信号产生技术及模拟方法，结合工程实际详细介绍了塔康信号模拟器的设计、
关键词：塔康信号：模拟器；信号编码
中图分类号：TP391.9
文献标识码：B
文章编号：CN32-1413(2014)01-0109-04
DesignofTACANSignal Simulator LIANG Jing ,ZHANG Yun ,PENG De-qiang(The 723 Institute of CSIC ,Yangzhou 225001 ,China)
Abstract:This paper analyzes the characteristics of tactical air navigation (TACAN) signal,de-scribes the generation techniques and simulation methods of TACAN signal ,and introduces the de.
sign of TACAN signal simulator in detail combining with engineering practice . Key words :tactical air navigation signal ;simulator ;signal coding
0引言
塔康导航系统是空军航空导航体制中主要的导
航系统,随着塔康系统的大量装备和使用，对其进行测试和调试必不可少，为快速准确地验证其性能和指标,塔康信号模拟器的设计便成为一种趋势。基于配合完成某电子对抗系统通信及雷达侦察设备调试的需要，本文设计了一种塔康信号模拟器，能够快速准确地设置试验所需塔康信号的类型，为该电子对抗系统在试验室进行通信及侦察提供了条件，
有效降低了外场调试、测试泄密的可能性。 1塔康信号产生技术
塔康系统频段为960～1215MHz，划分为 252个波道，包括塔康舰载信标台信号及机载询问台信号2]。塔康信号的模拟主要依据固定的编码格式及发送时序，由信号处理单元产生相应的脉冲序列，并控制衰减器进行15Hz及135Hz调幅的幅度控制，完成塔康信号的产生。本模拟器可以只发射信标台信号，也可以只发射单个询问台的询间信号或询问加应答信号。舰载信标台信号和机载询问台
收稿日期：2013-10-16
信号的载频成对使用，且跟工作模式及信道有关 1.1信标台信号样式
塔康信标台信号编码表及脉冲序列如表1和图 1所示。
基本编码：为了提高信号传输的可靠性，发射脉冲全部采用特定间隔的脉冲对，这叫做基本编码 X模式下脉冲间隔12us，脉冲宽度3.5us;Y模式下脉冲间隔30us，脉冲宽度3.5us。
基准编码：为了方位基准信号传输的更大可靠性及易于区分基准信号，采用脉冲编组形式，称之为基准编码。每一组基准编码为基准脉冲群，且主基准脉冲群和辅基准脉冲群是有明显区别的，如X工作模式，主基准脉冲群由12对脉冲组成，脉冲对间间隔为30us;辅基准脉冲群由6对脉冲组成脉冲对间间隔为24us。
识别编码：塔康信号的识别信号由一系列识别
脉冲和平衡脉冲组成，即这时的识别脉冲系列中只包含主基准脉冲群、辅基准脉冲群以及识别脉冲和平衡脉冲。识别脉冲的重复频率为1350Hz（740us）,且均勾分布在相邻两基准脉冲群之间。平衡脉冲是为了保证识别状态时的方位包络信号与
