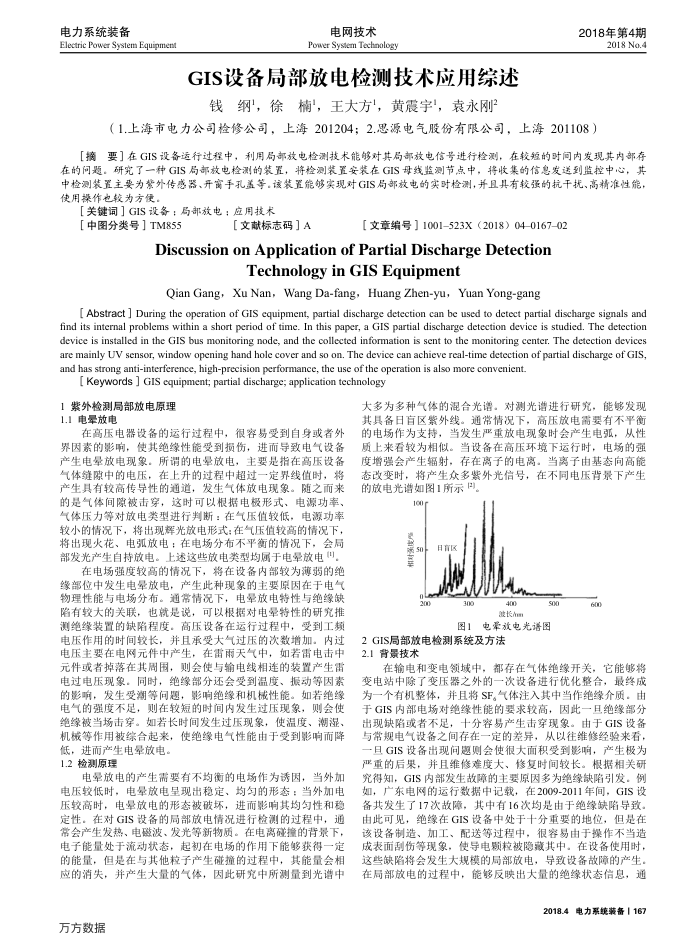

GIS设备局部放电检测技术应用综述钱纲，徐楠，王大方，黄震宇，袁永刚
2018年第4期
2018 No.4
（1.上海市电力公司检修公司，上海201204；2.思源电气股份有限公司，上海201108）
摘要】在GIS设备运行过程中，利用局部放电检测技术能够对其局部放电信号进行检测，在较短的时间内发现其内部存中检测装置主要为紫外传感器、开富手孔盖等。该装置能够实现对GIS局部放电的实时检测，并且具有较强的抗干扰、高精准性能，使用操作也较为方使
【关键词】GIS设备：局部放电：应用技术
【中图分类号】TM855
【文献标志码］A
［文章编号】1001-523X（2018）040167-02
Discussion on Application of Partial Discharge Detection
Technology in GISEquipment
Qian Gang, XuNan, Wang Da-fang,HuangZhen-yu,Yuan Yong-gang
[ Abstract ] During the operation of GIS equipment, partial discharge detection can be used to detect partial discharge signals and find its internal problems within a short period of time. In this paper, a GIS partial discharge detection device is studied. The detection device is installed in the GiS bus monitoring node, and the collected information is sent to the monitoring center. The detection devices are mainly UV sensor, window opening hand hole cover and so on. The device can achieve real-time detection of partial discharge of GIS, and has strong anti-interference, high-precision performance, the use of the operation is also more convenient
[ Keywords J GIS equipment; partial discharge; application technology
1紫外检测局部放电原理 1.1电晕放电
在高压电器设备的运行过程中，很容易受到自身或者外界因素的影响，使其绝综性能受到损伤，进而导致电气设备产生电晕放电现象。所谓的电量放电，主要是指在高压设备气体缝隙中的电压，在上升的过程中超过一定界线值时，将产生具有较高传导性的通道，发生气体放电现象。随之而来的是气体间隙被击穿，这时可以根据电极形式、电源功率、气体压力等对放电类型进行判断：在气压值较低，电源功率较小的情况下，将出现辉光放电形式：在气压值较高的情况下，将出现火花、电弧放电：在电场分布不平衡的情况下，会局部发光产生自持放电。上述这些放电类型均属于电晕放电"，
在电场强度较高的情况下，将在设备内部较为薄弱的绝缘部位中发生电晕放电，产生此种现象的主要原因在于电气物理性能与电场分布。通常情况下，电晕放电特性与绝缘缺陷有较大的关联，也就是说，可以根据对电晕特性的研究推测绝缘装置的缺陷程度。高压设备在运行过程中，受到工频电压作用的时间较长，并且承受大气过压的次数增加。内过电压主要在电网元件中产生，在雷雨天气中，如若雷电击中元件或者掉落在其周围，则会使与输电线相连的装置产生雷电过电压现象。同时，绝缘部分还会受到温度、振动等因素的影响，发生受潮等间题，影响绝缘和机械性能。如若绝缘电气的强度不足，则在较短的时间内发生过压现象，则会使绝缘被当场击穿。如若长时间发生过压现象，使温度、潮湿、机械等作用被综合起来，使绝缘电气性能由于受到影响而降
低，进而产生电率放电。 1.2检测原理
电率放电的产生需要有不均衡的电场作为诱因，当外加电压较低时，电晕放电呈现出稳定、均匀勾的形态：当外加电压较高时，电晕放电的形态被破坏，进而影响其均勾性和稳定性。在对GIS设备的局部放电情况进行检测的过程中，通常会产生发热、电磁波、发光等新物质。在电离硅撞的背景下，电子能量处于流动状态，起初在电场的作用下能够获得一定的能量，但是在与其他粒子产生碰撞的过程中，其能量会相应的消失，并产生大量的气体，因此研究中所测量到光谱中
万方数据
大多为多种气体的混合光谱。对测光谱进行研究，能够发现其具备日盲区繁紫外线。通常情况下，高压放电需要有不平衡的电场作为支持，当发生严重放电现象时会产生电弧，从性质上来看较为相似。当设备在高压环境下运行时，电场的强度增强会产生辐射，存在离子的电离。当离子由基态向高能态改变时，将产生众多紫外光信号，在不同电压背景下产生的放电光谱如图1所示)。
100
50 200
目盲
300
400 a长hm
图1电晕放电光语图
2GIS局部放电检测系统及方法 2.1背景技术
60
在输电和变电领域中，都存在气体绝缘开关，它能够将变电站中除了变压器之外的一次设备进行优化整合，最终成为一个有机整体，并且将SF。气体注入其中当作绝综介质。由于GIS内部电场对绝缘性能的要求较高，因此一且绝缘部分出现缺陷或者不足，十分容易产生击穿现象。由于GIS设备与常规电气设备之间存在一定的差异，从以往维修经验来者，且GIS设备出现间题则会使很大面积受到影响，产生极为严重的后果，并且维修难度大、修复时间较长。根据相关研究得知，GIS内部发生故障的主要原因多为绝综缺陷引发。例如，广东电网的运行数据中记载，在2009-2011年间，GIS设备共发生了17次故障，其中有16次均是由于绝缘缺陷导致。由此可见，绝缘在GIS设备中处于十分重要的地位，但是在该设备制造、加工、配送等过程中，很容易由于操作不当造成表面刮伤等现象，使导电额粒被隐藏其中。在设备使用时，这些缺陷将会发生大规模的局部放电，导致设备故障的产生，在局部放电的过程中，能够反映出大量的绝缘状态信息，通
2018.4电力系统装备1167
