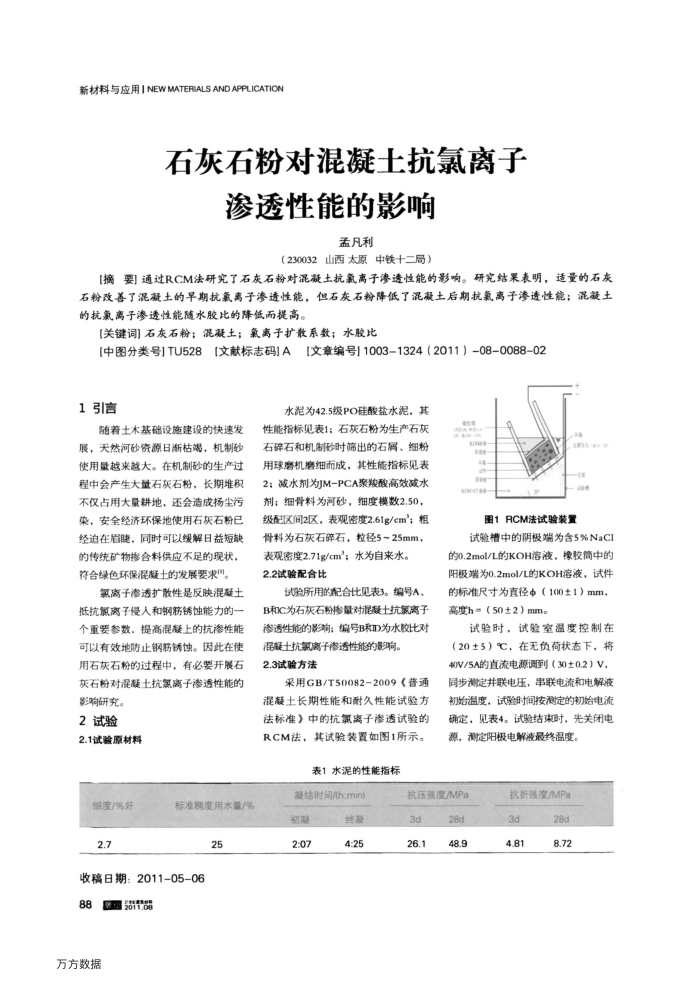

新材料与应用INEWMATERIALSANDAPPLICATION
石灰石粉对混凝土抗氯离子
渗透性能的影响
孟凡利
山西太原中铁十二局）
(230032
[摘要]通过RCM法研究了石灰石粉对混凝土抗氯离子渗透性能的影响。研究结果表明，适量的石灰石粉改善了混凝土的早期抗氧离子渗透性能，但石灰石粉降低了混凝土后期抗氯离子渗透性能：混凝土的抗氯离子渗透性能随水胶比的降低而提高。
[关键词]石灰石粉；混凝土；氯离子扩散系数；水胶比
[中图分类号]TU528
[文献标志码]A
1引言
随着土术基础设施建设的快速发展，天然河砂资源日渐枯竭，机制砂使用量越来越大。在机制砂的生产过程中会产生大量石灰石粉，长期堆积不仅占用大量耕地，还会造成扬尘污案，安全经济环保地使用石灰石粉已经迫在眉睫，同时可以缓解日益短缺的传统矿物掺合料供应不足的现状，符合绿色环保混凝土的发展要求"。
氯离子渗透扩散性是反映混凝土抵抗氯离子侵人和钢舫锈蚀能力的一个重要参数，提高混凝上的抗渗性能可以有效地防止钢舫锈蚀。因此在使用石灰石粉的过程中，有必要开展石灰石粉对混凝土抗氯离子渗透性能的
影响研究。 2试验
2.1试验原材料
细度/%好 2.7
标准度用水量/%
25
收稿日期：2011-05-06
88
国2011.08
万方数据
[文章编号]1003-1324（2011）-08-0088-02
水泥为42.5级PO硅酸盐水泥，其
性能指标见表1；石灰石粉为生产石灰石碎石和机制砂时筛出的石屑、细粉用球磨机磨细而成，其性能指标见表 2：减水剂为M-PCA聚粮酸高效减水剂；细骨料为河砂，细度模数2.50 级配区间2区，表观密度2.61g/cm；粗骨料为石灰石薛石，粒径5~25mm，
表观密度2.71g/cm；水为自来水。 2.2试验配合比
试验所用的配合比见表3。编号A、 B和C为石灰石粉掺最对混凝土抗氯离子渗透性能的影响；编号B和D为水胶比对
混能土抗氯离子渗透性能的影响。 2.3试验方法
采用GB/T50082-2009《普通混颜土长期性能和耐久性能试验方法标准》中的抗氯离子渗透试验的 RCM法，其试验装置如图1所示。
表1水泥的性能指标
凝结时间/h:min)
初摄 2:07
终凝 4:25
S8
OHE R OH-CI
图1RCM法试验装置
试验槽中的阴极端为含5%NaC1 的0.2mol/L的KOH溶液，橡胶简中的阳极端为0.2mol/L的KOH溶液，试件的标准尺寸为直径中（100±1）mm，高度h=（50±2）mm。
试验时，试验室温度控制在（20±5）℃，在无负荷状态下，将 40V/5A的直流电源调到（30±0.2）V 同步测定并联电压，串联电流和电解液初始温度，试验时间按测定的初始电流确定，见表4。试验结束时，先关闭电源，测定阳极电解液最终温度。
抗压强度/MPa
3d 26.1
28d 48.9
抗折强度/MPa
3d 4.81
28d 8.72
