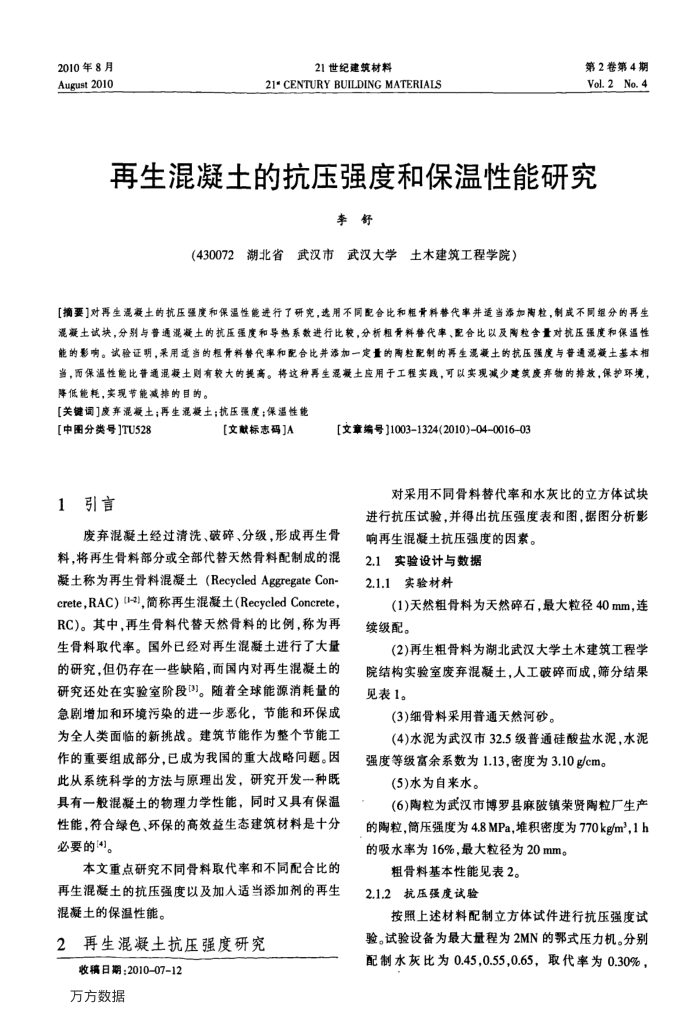

2010年8月 August2010
21世纪建筑材料
21*CENTURY BUILDING MATERIALS
第2卷第4期 Vol. 2No. 4
再生混凝土的抗压强度和保温性能研究
李舒
（430072湖北省武汉市武汉大学土木建筑工程学院）
[摘要]对再生混凝土的抗压强度和保温性能进行了研究，选用不同配合比和粗骨料替代率并适当添加陶粒，制成不网组分的再生混凝土试块，分别与普通混凝土的抗压强度和导热系数进行比装，分析粗骨释替代率、配合比以及陶粒含量对抗压强度和保温性能的影响。试验证明，采用适当的粗骨料替代率和配合比并添加一定量的离粒配制的再生混凝土的抗压强度与替通混凝土基本相追，保温性能比普通混凝土则有较大的提高。将这种再生混凝土应用于工程实践，可以实现减少建筑度弃物的排放，保护环境，降低能耗，实现节能减排的目的。
[关键词]废弃混凝土；再生混凝土；抗压强度；保温性能
[中图分类号]TU528 1引言
[文献标志码]A
[文章端号]1003-1324(2010)04-0016-03
对采用不同骨料替代率和水灰比的立方体试块
进行抗压试验，并得出抗压强度表和图，据图分析景
废弃混凝土经过清洗、破碎、分级，形成再生骨料，将再生骨料部分或全部代替天然骨料配制成的混凝土称为再生骨料混凝土（RecycledAggregateCon-crete，RAC）(-2)，简称再生混凝土（Recycled Concrete， RC)。其中,再生骨料代替天然骨料的比例,称为再生骨料取代率。国外已经对再生混凝土进行了大量的研究，但仍存在一些缺陷，面国内对再生混凝土的研究还处在实验室阶段[3]。随着全球能源消耗量的急剧增加和环境污染的进一步恶化，节能和环保成为全人类面临的新挑战。建筑节能作为整个节能工作的重要组成部分，已成为我国的重大战略问题。因此从系统科学的方法与原理出发，研究开发种既具有一般混凝土的物理力学性能，同时又具有保温性能，符合绿色、环保的高效益生态建筑材料是十分必要的(4]。
本文重点研究不同骨料取代率和不同配合比的再生混凝土的抗压强度以及加人适当添加剂的再生混凝土的保温性能。
2再生混凝土抗压强度研究
收稿日期：2010-07-12 万方数据
响再生混凝土抗压强度的因素。
2.1实验设计与数据 2.1.1实验材料
(1)天然粗骨料为天然碎石，最大粒径40mm，连续级配。
(2)再生粗骨料为湖北武汉大学土木建筑工程学院结构实验室废弃混凝土，人工破碎而成，筛分结果见表1。
(3)细骨料采用普通天然河砂。
(4)水泥为武汉市32.5级普通硅酸盐水泥，水泥强度等级富余系数为1.13，密度为3.10g/cm。
(5)水为自来水。
(6)陶粒为武汉市博罗县麻陂镇荣贤陶粒厂生产的陶粒，筒压强度为4.8MPa，堆积密度为770kg/m，1h 的吸水率为16%，最大粒径为20mm。
粗骨料基本性能见表2。 2.1.2抗压强度试验
按照上述材料配制立方体试件进行抗压强度试验。试验设备为最大量程为2MN的鄂式压力机。分别配制水灰比为0.45,0.55,0.65，取代率为0.30%，
