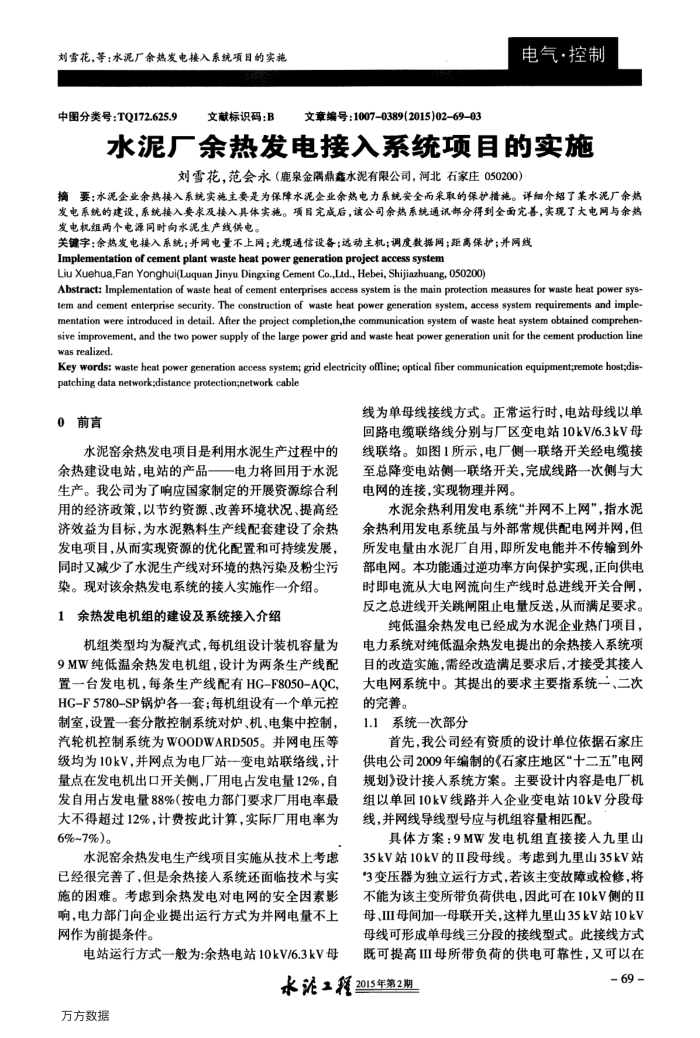

刘雪花，等：水泥厂余热发电接入系统项目的实施
中图分类号：TQ172.625.9
文献标识码：B
文章编号：1007-0389(2015)02-69-03
电气·控制
水泥厂余热发电接入系统项目的实施
刘雪花，范会永（鹿泉金隅鼎鑫水泥有限公司，河北石家庄050200）
摘要：水泥企业余热接入系统实施主要是为保障水泥企业余热电力系统安全而采取的保护措施。详细介绍了某水泥厂余热发电系统的建设，系统接入要求及接入具体实施。项目完成后，该公司余热系统通讯部分得到全面完善，实现了大电网与余热发电机组两个电源同时向水泥生产线供电。
关键字：余热发电接入系统；并网电量不上网；光缆通信设备；选动主机；调度数据网；距离保护；并网线 assaeaoaraaeeeaaeaa
Liu Xuehua,Fan Yonghui(Luquan Jinyu Dingxing Cement Co.,Lid., Hebei, Shijiazhuang, 050200)
Abstract: Implementation of waste heat of cement enterprises access system is the main protection measures for waste heat power sys-tem and cement enterprise security. The construction of waste heat power generation system, access system requirements and imple mentation were introduced in detail. After the project completion,the communication system of waste heat system obtained comprehen-sive improvement, and the two power supply of the large power grid and waste heat power generation unit for the cement production line was realized
Key words: waste heat power generation access system; grid electricity ofline; optical fiber communication equipment;remote host;dis patching data network;distance protection;network cable
0前言
水泥窑余热发电项目是利用水泥生产过程中的余热建设电站，电站的产品一电力将回用于水泥生产。我公司为了响应国家制定的开展资源综合利用的经济政策，以节约资源、改善环境状况、提高经济效益为目标，为水泥熟料生产线配套建设了余热发电项目，从而实现资源的优化配置和可持续发展，同时又减少了水泥生产线对环境的热污染及粉尘污
染。现对该余热发电系统的接人实施作一介绍。 1余热发电机组的建设及系统接入介绍
机组类型均为凝汽式，每机组设计装机容量为 9MW纯低温余热发电机组，设计为两条生产线配置一台发电机，每条生产线配有HG-F8050-AQC, HG-F5780-SP炉各一套：每机组设有一个单元控制室，设置一套分散控制系统对炉、机、电集中控制，汽轮机控制系统为WOODWARD505。并网电压等级均为10kV.并网点为电厂站--变电站联络线，计量点在发电机出口开关侧，厂用电占发电量12%，自发自用占发电量88%（按电力部门要求厂用电率最大不得超过12%，计费按此计算，实际厂用电率为 6%~7%)。
水泥窑余热发电生产线项目实施从技术上考虑已经很完善了，但是余热接人系统还面临技术与实施的困难。考到余热发电对电网的安全因素影响，电力部门向企业提出运行方式为并网电量不上网作为前提条件。
电站运行方式一般为：余热电站10kV/6.3kV母
线为单母线接线方式。正常运行时，电站母线以单回路电缆联络线分别与厂区变电站10kV/6.3kV母线联络。如图1所示，电厂侧一联络开关经电缆接至总降变电站侧一联络开关，完成线路一次侧与大电网的连接，实现物理并网。
水泥余热利用发电系统“并网不上网”，指水泥余热利用发电系统虽与外部常规供配电网并网，但所发电量由水泥厂自用，即所发电能并不传输到外部电网。本功能通过逆功率方向保护实现，正向供电时即电流从大电网流向生产线时总进线开关合闸，反之总进线开关跳闻阻止电量反送，从而满足要求。
纯低温余热发电已经成为水泥企业热门项目，
电力系统对纯低温余热发电提出的余热接入系统项目的改造实施，需经改造满足要求后，才接受其接人大电网系统中。其提出的要求主要指系统一、二次的完善。
1.1系统一次部分
首先，我公司经有资质的设计单位依据石家庄供电公司2009年编制的《石家庄地区“十二五"电网规划》设计接入系统方案。主要设计内容是电厂机组以单回10kV线路并人企业变电站10kV分段母线，并网线导线型号应与机组容量相匹配。
具体方案：9MW发电机组直接接入九单山 35kV站10kV的II段母线。考患到九里山35kV站 3变压器为独立运行方式，若该主变故障或检修，将不能为该主变所带负荷供电，因此可在10kV侧的II 母、ⅢI母间加一母联开关，这样九里山35kV站10kV 母线可形成单母线三分段的接线型式。此接线方式既可提高II母所带负荷的供电可靠性，文可以在
水泥工程2015年第2期
万方数据
- 69
