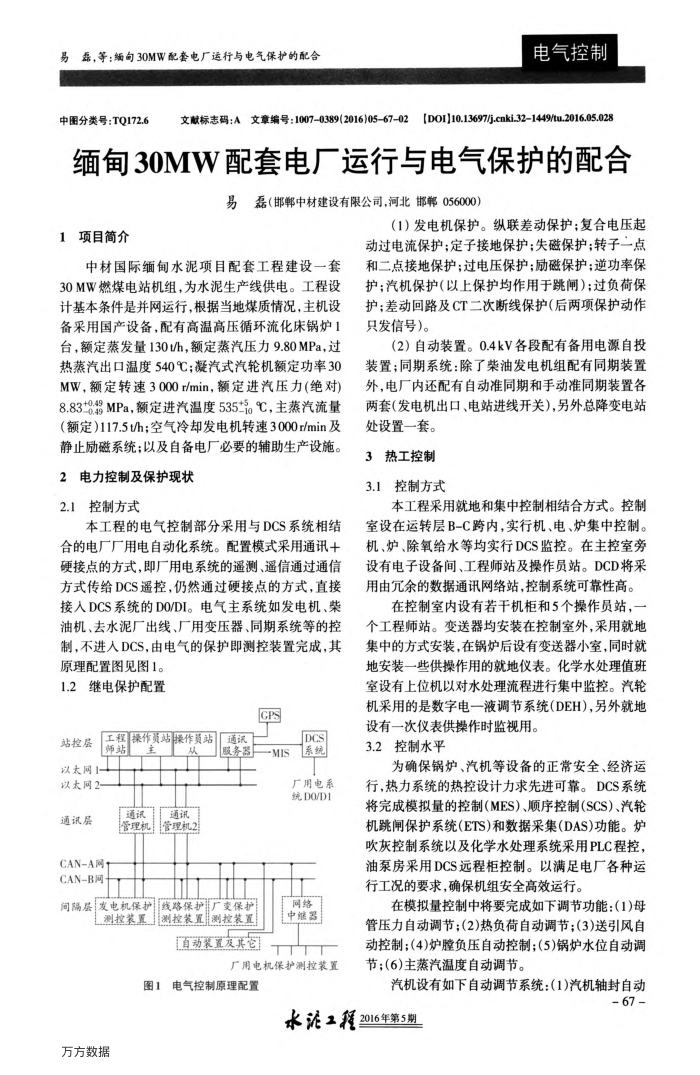

易磊，等：缅向30MW配套电厂运行与电气保护的配合
中图分类号：TQ172.6
电气控制
文献标志码：A文章编号：1007-0389(2016)05-67-02
2[DO1]10.13697/j.cnki.321449/tu.2016.05.028
缅甸30MW配套电厂运行与电气保护的配合
易磊（邯郸中材建设有限公司，河北邯郸056000）
1项目简介
中材国际缅甸水泥项目配套工程建设一套 30MW燃煤电站机组，为水泥生产线供电。工程设计基本条件是并网运行，根据当地煤质情况，主机设备采用国产设备，配有高温高压循环流化床锅炉1 台，额定蒸发量130t/h，额定蒸汽压力9.80MPa，过热蒸汽出口温度540℃；凝汽式汽轮机额定功率30 MW，额定转速3000r/min，额定进汽压力(绝对) 8.83-0.49MPa，额定进汽温度535-ioC，主蒸汽流量（额定）117.5t/h；空气冷却发电机转速3000r/min及静止励磁系统；以及自备电厂必要的辅助生产设施。
2电力控制及保护现状 2.1控制方式
本工程的电气控制部分采用与DCS系统相结合的电厂厂用电自动化系统。配置模式采用通讯+ 硬接点的方式，即厂用电系统的遥测、遥信通过通信方式传给DCS遥控，仍然通过硬接点的方式，直接接人DCS系统的DO/DI。电气主系统如发电机、柴油机、去水泥出线、厂用变压器、同期系统等的控制，不进人DCS，由电气的保护即测控装置完成，其
原理配置图见图1。 1.2继电保护配置
GPS
工程操作员站操作费站通讯
站控层
师站
以太网1一以太网2-
通讯层 CAN-A网 CAN-B网
通讯通讯管理机管理机2
服务器
问隔层 发电机保护线路保护厂变保护
测控装置测控装置测控装置
DCS
一MIS系统
厂用电系统DO/D1
网络中继器
百动装置及其包
厂用电机保护测控装置
图1电气控制原理配置
（1）发电机保护。纵联差动保护；复合电压起动过电流保护；定子接地保护；失磁保护；转子一点和二点接地保护；过电压保护；励磁保护；逆功率保护；汽机保护(以上保护均作用于跳闸)；过负荷保护；差动回路及CT二次断线保护（后两项保护动作只发信号）。
(2）自动装置。0.4kV各段配有备用电源自投装置：同期系统：除了柴油发电机组配有同期装置外，电厂内还配有自动准同期和手动准同期装置各两套（发电机出口、电站进线开关），另外总降变电站
处设置一套。 3热工控制 3.1控制方式
本工程采用就地和集中控制相结合方式。控制
室设在运转层B-C跨内，实行机、电、炉集中控制。机、炉、除氧给水等均实行DCS监控。在主控室旁设有电子设备间、工程师站及操作员站。DCD将采用由允余的数据通讯网络站，控制系统可靠性高。
在控制室内设有若干机柜和5个操作员站，一个工程师站。变送器均安装在控制室外，采用就地集中的方式安装，在锅炉后设有变送器小室，同时就地安装一些供操作用的就地仪表。化学水处理值班室设有上位机以对水处理流程进行集中监控。汽轮机采用的是数字电一液调节系统（DEH)，另外就地
设有一次仪表供操作时监视用。 3.2控制水平
为确保锅炉、汽机等设备的正常安全、经济运行，热力系统的热控设计力求先进可靠。DCS系统将完成模拟量的控制（MES）、顺序控制（SCS)、汽轮机跳闸保护系统（ETS)和数据采集（DAS)功能。炉吹灰控制系统以及化学水处理系统采用PLC程控，油泵房采用DCS远程柜控制。以满足电厂各种运行工况的要求，确保机组安全高效运行。
在模拟量控制中将要完成如下调节功能：(1)母管压力自动调节：(2)热负荷自动调节；(3)送引风自动控制；(4)炉膛负压自动控制；(5)锅炉水位自动调节；(6)主蒸汽温度自动调节。
汽机设有如下自动调节系统：(1)汽机轴封自动
