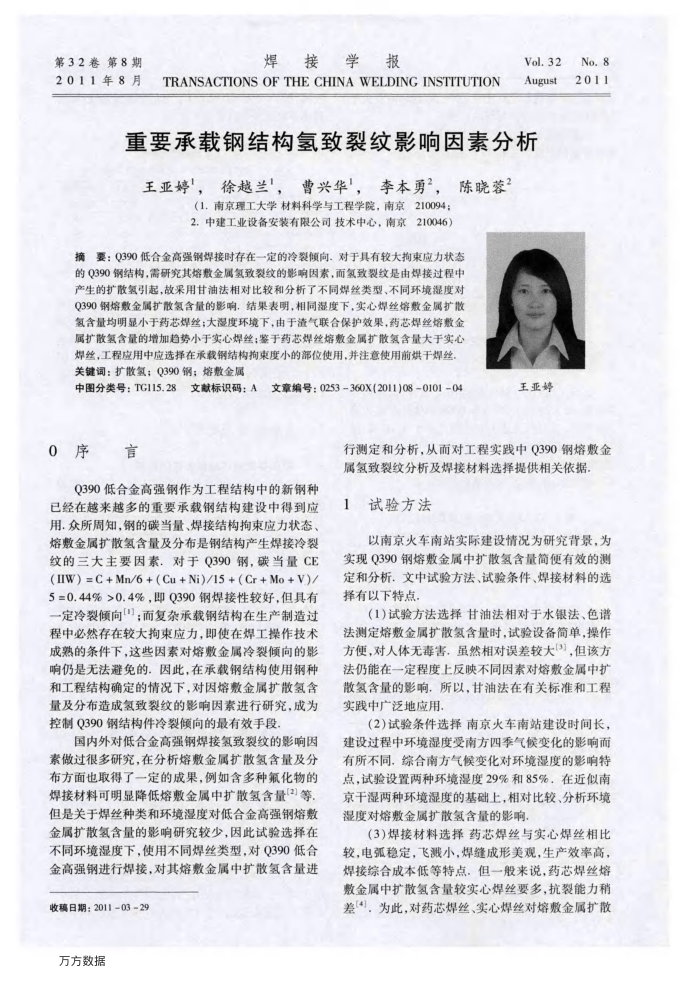

第32卷第8期 2011年8月
焊接学报
TRANSACTIONSOFTHECHINA WELDINGINSTITUTION
Vol.32No.8
2011
August
重要承载钢结构氢致裂纹影响因素分析王亚婷，徐越兰，曹兴华，李本勇？，陈晓蓉？
（1.南京理工大学材料科学与工程学院，南京210094： 2.中建工业设备安装有限公司技术中心，南京210046）
摘要：Q390低合金高强钢焊接时存在一定的冷裂倾向，对于具有较大拘束应力状态的0390钢结构，需研究其熔数金属氧致裂纹的影响因素，而氧致裂纹是由焊接过程中产生的扩散氢引起，故采用甘油法相对比较和分析了不同焊丝类型、不同环境湿度对 Q390钢熔敷金属扩散氨含量的影响，结果表明，相同湿度下，实心焊丝熔数金属扩散氨含量均明显小于药芯焊丝：大湿度环境下，由于渣气联合保护效果，药芯焊丝熔敷金属扩散氢含量的增加趋势小于实心焊丝：鉴于药芯焊丝熔数金属扩散氢含量大于实心焊丝，工程应用中应选择在承载钢结构拘束度小的部位使用，并注意使用前烘于焊丝关键词：扩散氧：0390钢：熔数金属
中图分类号：TG115.28文献标识码：A 0序言
文章编号：0253-360X(2011)08-0101-04
王亚婷
行测定和分析，从而对工程实践中0390钢熔金属氢致裂纹分析及焊接材料选择提供相关依据，
Q390低合金高强钢作为工程结构中的新钢种
已经在越来越多的重要承载钢结构建设中得到应用.众所周知，钢的碳当量、焊接结构拘束应力状态、熔敷金属扩散氢含量及分布是钢结构产生焊接冷裂纹的三大主要因素对于Q390钢，碳当量CE(IIW) = C + Mn/6 + (Cu + Ni)/15 + (Cr + Mo + V)/ 5=0.44%>0.4%，即Q390钢焊接性较好，但具有一定冷裂倾向]：面复杂承载钢结构在生产制造过程必然存在较大拘束应力，即使在焊工操作技术成熟的条件下，这些因素对熔敷金属冷裂倾向的影响仍是无法避免的：因此，在承载钢结构使用钢种和工程结构确定的情况下，对因熔数金属扩散氢含量及分布造成氢致裂纹的影响因素进行研究，成为控制Q390钢结构件冷裂倾向的最有效手段
国内外对低合金高强钢焊接氢致裂纹的影响因
素做过很多研究，在分析熔敷金属扩散氧含量及分布方面也取得了一定的成果，例如含多种氟化物的焊接材料可明显降低熔敷金属中扩散氢含量[2]等，但是关于焊丝种类和环境湿度对低合金高强钢熔敷金属扩散氢含量的影响研究较少，因此试验选择在不同环境湿度下，使用不同焊丝类型，对Q390低合金高强钢进行焊接，对其熔敷金属中扩散氢含量进
收稿日期：2011-03-29 万方数据
试验方法
以南京火车南站实际建设情况为研究背景，为实现0390钢熔敷金属中扩散氢含量简便有效的测定和分析、文中试验方法、试验条件、焊接材料的选择有以下特点，
（1）试验方法选择甘油法相对于水银法、色谱法测定熔数金属扩散氢含量时，试验设备简单，操作方便，对人体无毒害，虽然相对误差较大[3]，但该方法仍能在一定程度上反映不同因素对熔数金属中护散氢含量的影响，所以，甘油法在有关标准和工程实践中广泛地应用
(2)试验条件选择南京火车南站建设时间长，建设过程中环境湿度受南方四季气候变化的影响而有所不同，综合南方气候变化对环境湿度的影响特点，试验设置两种环境湿度29%和85%，在近似南京于湿两种环境湿度的基础上，相对比较、分析环境湿度对熔敷金属扩散氢含量的影响，
（3)焊接材料选择药芯焊丝与实心焊丝相比较，电弧稳定，飞溅小，焊缝成形美观，生产效率高，焊接综合成本低等特点但一般来说，药芯焊丝熔敷金属中扩散氢含量较实心焊丝要多，抗裂能力稍差4)，为此，对药芯焊丝、实心焊丝对熔敷金属扩散
