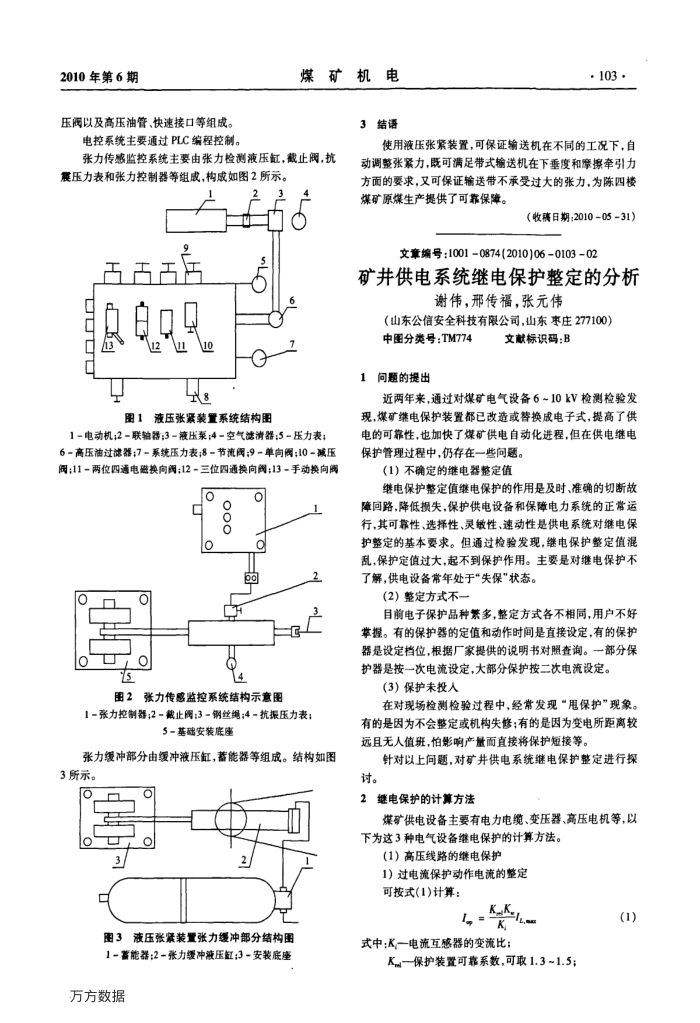

2010年第6期
压阀以及高压油管、快速接口等组成。
电控系统主要通过PLC编程控制。
煤矿机电
3结语
·103·
使用液压张紧装置，可保证输送机在不同的工况下，自
张力传感监控系统主要由张力检测液压缸，截止阀，抗震压力表和张力控制器等组成，构成如图2所示。
2
o
12
11
10
8
图1液压张紧装置系统结构图
E 7
1-电动机；2-联轴器；3-液压泵：4-空气滤清器5-压力表； 6-高压油过滤器；7-系统压力表；8-节流阔;9-单向阀；10-减压阅：11-两位四通电磁换向阅：12-三位四通换向阅：13-手动换向阀
o
O
一
Q 5
ooo G L4
o 0
3
图2张力传感监控系统结构示意图
1-张力控制器；2-截止阔：3-钢丝绳：4-抗报压力表；
5-基础安装底座
张力缓冲部分由缓冲液压缸，蓄能器等组成。结构如图 3所示。
o
1 3
0
2
图3液压张紧装置张力缓冲部分结构图 1-需能器：2-张力缓冲液压缸:3-安装底座
万方数据
动调整张紧力，既可满足带式输送机在下垂度和摩擦牵引力方面的要求，又可保证输送带不承受过大的张力，为陈四楼煤矿原煤生产提供了可靠保障。
（收稿日期：2010-05-31）
文章编号：10010874(2010)06010302
矿井供电系统继电保护整定的分析
谢伟，邢传福，张元伟
（山东公信安全科技有限公司，山东枣庄277100）
中图分类号：TM774 1问题的提出
文献标识码：B
近两年来，通过对煤矿电气设备6~10kV检测检验发现，煤矿继电保护装置都已改造或替换成电子式，提高了供电的可靠性，也加快了煤矿供电自动化进程，但在供电继电保护管理过程中，仍存在一些问题。
（1）不确定的继电器整定值
维电保护整定值维电保护的作用是及时、准确的切断故障回路，降低损失，保护供电设备和保障电力系统的正常运行，其可靠性、选择性、灵敏性、速动性是供电系统对维电保护整定的基本要求。但通过检验发现，继电保护整定值混乱，保护定值过大，起不到保护作用。主要是对继电保护不了解，供电设备常年处于”失保“状态。
(2）整定方式不一
目前电子保护品种紫多，整定方式各不相同，用户不好掌握。有的保护器的定值和动作时间是直接设定，有的保护器是设定档位，根据厂家提供的说明书对照查询。一部分保护器是按一次电流设定，大部分保护按二次电流设定。
（3）保护未投人
在对现场检测检验过程中，经常发现“甩保护现象。有的是因为不会整定或机构失修；有的是因为变电所距离较远且无人值班，怕影响产量而直接将保护短接等。
针对以上间题，对矿井供电系统继电保护整定进行探
讨。 2
继电保护的计算方法
煤矿供电设备主要有电力电缆、变压器、高压电机等，以
下为这3种电气设备维电保护的计算方法。（1）高压线路的继电保护
1）过电流保护动作电流的整定可按式(1)计算：
K_K K
式中：K一电流互感器的变流比：
Km—保护装置可靠系数，可取1.3~1.5；
(1) 2010年第6期
