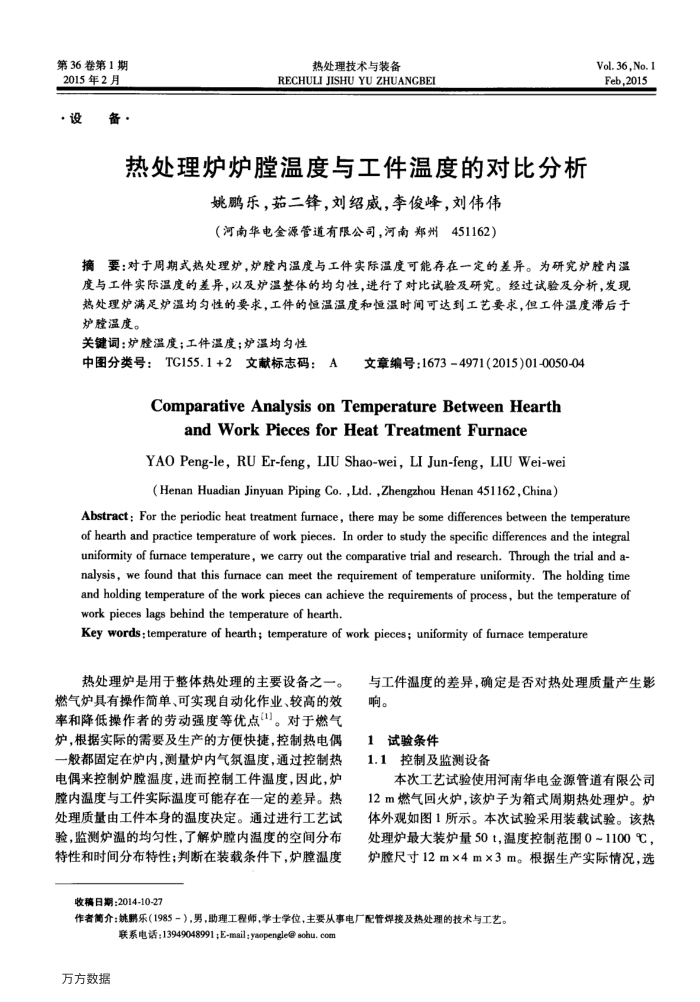

第36卷第1期 2015年2月
备··设
热处理技术与装备
RECHULIJISHUYUZHUANGBEI
热处理炉炉膛温度与工件温度的对比分析
姚鹏乐，茹二锋，刘绍威，李俊峰，刘伟伟（河南华电全源管道有限公司，河南郑州451162）
Vol.36,No.1 Feb,2015
摘要：对于周期式热处理炉，炉睦内温度与工件实际温度可能存在一定的差异。为研究炉睦内温度与工件实际温度的差异，以及炉温整体的均匀性，进行了对比试验及研究。经过试验及分析，发现热处理炉满足炉温均匀性的要求，工件的恒温温度和恒温时间可达到工艺要求，但工件温度滞后于炉睦温度。
关键词：炉腔温度；工件温度；炉温均匀性
中图分类号：TG155.1+2文献标志码：A文章编号：1673-4971(2015)01-0050-04
ComparativeAnalysisonTemperatureBetweenHearth
and Work Pieces for Heat Treatment Furnace
YAO Peng-le,RU Er-feng,LIU Shao-wei,LI Jun-feng,LIU Wei-wei(Henan Huadian Jinyuan Piping Co. ,Ltd.,Zhengzhou Henan 451162,China)
Abstract: For the periodic heat treatment furnace, there may be some differences between the temperature of hearth and practice temperature of work pieces. In order to study the specific differences and the integral uniformity of furmace temperature, we carry out the comparative trial and research. Through the trial and a-nalysis, we found that this furnace can meet the requirement of temperature uniformity, The holding time and holding temperature of the work pieces can achieve the requirements of process, but the temperature of work pieces lags behind the temperature of hearth.
Key words:temperature of hearth; temperature of work pieces; uniformity of furmace temperature
热处理炉是用于整体热处理的主要设备之一。燃气炉具有操作简单、可实现自动化作业、较高的效率和降低操作者的劳动强度等优点“1)。对于燃气炉，根据实际的需要及生产的方便快捷，控制热电偶一般都固定在炉内，测量炉内气氛温度，通过控制热电偶来控制炉膛温度，进而控制工件温度，因此，炉膛内温度与工件实际温度可能存在一定的差异。热处理质量由工件本身的温度决定。通过进行工艺试验，监测炉温的均匀性，了解炉膛内温度的空间分布特性和时间分布特性；判断在装载条件下，炉膛温度
收稿日期：2014-10-27
与工件温度的差异，确定是否对热处理质量产生影响。
1试验条件
1.1控制及监测设备
本次工艺试验使用河南华电金源管道有限公司 12m燃气回火炉，该炉子为箱式周期热处理炉。炉体外观如图1所示。本次试验采用装载试验。该热处理炉最大装炉量50t，温度控制范围0~1100℃，炉膛尺寸12m×4m×3m。根据生产实际情况，选
作者简介：姚鹏乐（1985-），男，助理工程师，学士学位，主要从事电厂配管焊接及热处理的技术与工艺。
