NNNNNNN
~试验研究~

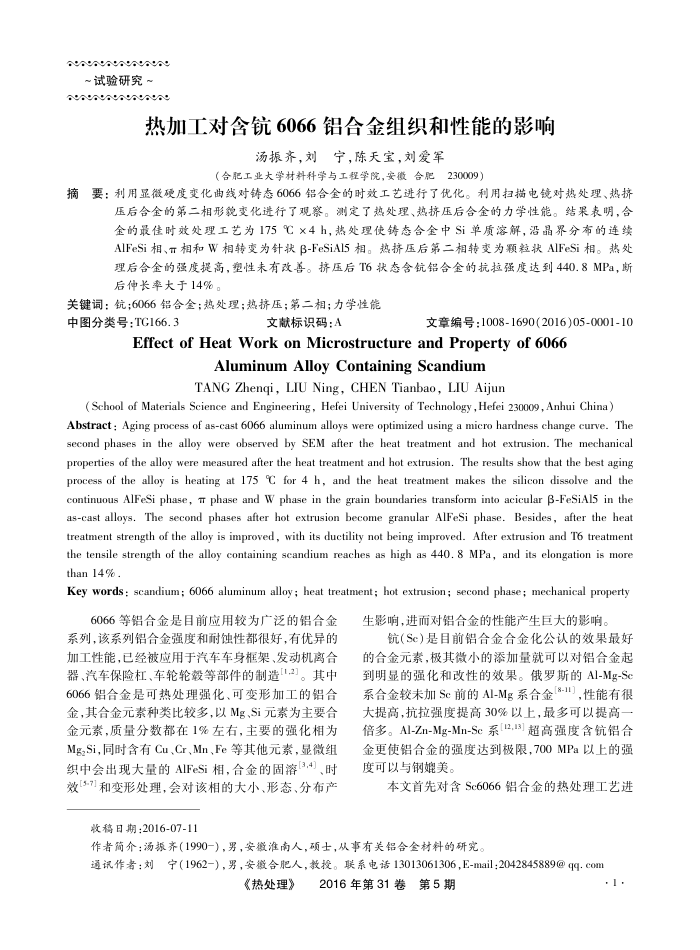

热加工对含铣6066铝合金组织和性能的影响
汤振齐，刘宁，陈天宝，刘爱军
（合肥工业大学材料科学与工程学院，安徽合肥230009)
摘要：利用显微硬度变化曲线对铸态6066铝合金的时效工艺进行了优化。利用扫描电镜对热处理、热挤
压后合金的第二相形貌变化进行了观察。测定了热处理、热挤压后合金的力学性能。结果表明，合金的最佳时效处理工艺为175℃×4h，热处理使铸态合金中Si单质溶解，沿晶界分布的连续 AIFeSi相、T相和W相转变为针状β-FeSiAI5相。热挤压后第二相转变为颗粒状AIFeSi相。热处
后伸长率大于14%。
关键词：航；6066铝合金：热处理：热挤压；第二相；力学性能
中图分类号：TG166.3
文献标识码：A
文章编号：1008-1690(2016)05-0001-10
EffectofHeatWorkonMicrostructureandPropertyof6066
AluminumAlloyContaining Scandium TANG Zhenqi, LIU Ning, CHEN Tianbao, LIU Aijun
( School of Materials Science and Engineering, Hefei University of Technology, Hefei 230009, Anhui China)
Abstract : Aging process of as-cast 6066 aluminum alloys were optimized using a micro hardness change curve. The second phases in the alloy were observed by SEM after the heat treatment and hot extrusion. The mechanical properties of the alloy were measured after the heat treatment and hot extrusion. The results show that the best aging process of the alloy is heating at 175 °C for 4 h, and the heat treatment makes the silicon dissolve and the continuous AlFeSi phase, T phase and W phase in the grain boundaries transform into acicular β-FeSiAl5 in the as-cast alloys. The second phases after hot extrusion become granular AlFeSi phase. Besides, after the heat treatment strength of the alloy is improved, with its ductility not being improved. After extrusion and T6 treatment the tensile strength of the alloy containing scandium reaches as high as 440. 8 MPa, and its elongation is more than 14%.
Key words : scandium; 6066 aluminum alloy; heat treatment; hot extrusion; second phase; mechanical property
6066等铝合金是目前应用较为广泛的铝合金系列，该系列铝合金强度和耐蚀性都很好，有优异的加工性能，已经被应用于汽车车身框架、发动机离合器、汽车保险杠、车轮轮毂等部件的制造[1,2]。其中 6066铝合金是可热处理强化、可变形加工的铝合金，其合金元素种类比较多，以Mg、Si元素为主要合金元素，质量分数都在1%左右，主要的强化相为 MgzSi,同时含有Cu、Cr、Mn、Fe等其他元素，显微组织中会出现大量的AIFeSi相，合金的固溶[3.4】、时效[57]和变形处理，会对该相的大小、形态、分布产
收稿日期：2016-07-11
生影响，进而对铝合金的性能产生巨大的影响。
航(Sc)是目前铝合金合金化公认的效果最好
的合金元系，极其微小的漆加量就可以对铝合金起到明显的强化和改性的效果。俄罗斯的A1-Mg-Sc 系合金较未加Sc前的Al-Mg系合金[8-11]，性能有很大提高，抗拉强度提高30%以上，最多可以提高一倍多。Al-Zn-Mg-Mn-Sc系[12,13]超高强度含统铝合金更使铝合金的强度达到极限，700MPa以上的强度可以与钢媲美。
本文首先对含Sc6066铝合金的热处理工艺进
作者简介：汤源齐(1990-），男，安徽准南人，硕士，从事有关铝合金材料的研究。
通讯作者：刘宁（1962-），男，安微合肥人，教投。联系电话13013061306，E-mail；2042845889@qq.com
《热处理》
2016年第31卷第5期
