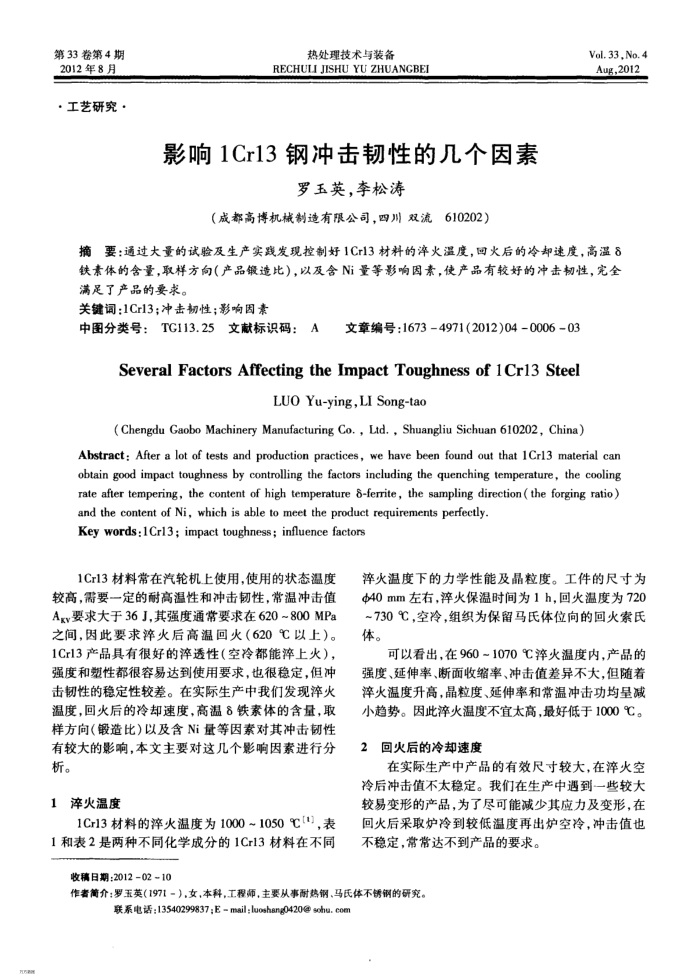

第33卷第4期 2012年8月
·工艺研究·
热处理技术与装备
RECHULIJISHUYUZHUANGBEI
影响1Cr13钢冲击韧性的几个因素
罗玉英，李松涛
（成都高博机械制造有限公司，四川双流610202）
Vol.33,No. 4 Aug,2012
摘要：通过大量的试验及生产实践发现控制好1Cr13材料的泽火温度，回火后的冷却速度，高温8 铁素体的含量，取样方向（产品锻造比），以及含Ni量等影响因素，使产品有较好的冲击韧性，完全满足了产品的要求。
关键词：1Cr13；冲击韧性；影响固素
中图分类号：TG113.25文献标识码：A
文章编号：1673-4971(2012)04-000603
SeveralFactorsAffectingtheImpactToughnessof1Cr13Steel
LUOYu-ying,LI Song-tao
(Chengdu Gaobo Machinery Manufacturing Co.,Ltd.,Shuangliu Sichuan 610202,China)
Abstract: After a lot of tests and production practices, we have been found out that 1Crl3 material can obtain good impact toughness by controlling the factors including the quenching temperature, the cooling rate after tempering,the content of high temperature 8-ferrite,the sampling direction(the forging ratio)
and the content of Ni, which is able to meet the product requirements perfectly. Keywords:1Crl3;impacttoughness:influencefactors
1Cr13材料常在汽轮机上使用，使用的状态温度较高，需要一定的耐高温性和冲击韧性，常温冲击值 Akv要求大于36J.其强度通常要求在620~800MPa 之间，因此要求淬火后高温回火（620℃以上）。 1Cr13产品具有很好的淬透性（空冷都能率上火），强度和塑性都很容易达到使用要求，也很稳定，但冲击韧性的稳定性较差。在实际生产中我们发现火温度，回火后的冷却速度，高温8铁素体的含量，取样方向（锻造比)以及含Ni量等因素对其冲击韧性有较大的影响，本文主要对这几个影响因素进行分析。
1淬火温度
1Cr13材料的淬火温度为1000~1050℃[1]表 1和表2是两种不同化学成分的1Cr13材料在不同
收稿日期：2012-02~10
率火温度下的力学性能及晶粒度。工件的尺寸为 40mm左右，率火保温时间为1h，回火温度为720 ~730℃，空冷，组织为保留马氏体位向的回火索氏体。
可以看出，在960~1070℃率火温度内，产品的强度、延伸率、断面收缩率、冲击值差异不大，但随着淬火温度升高，晶粒度、延伸率和常温冲击功均呈减小趋势。因此淳火温度不宜太高，最好低于1000℃。
2回火后的冷却速度
在实际生产中产品的有效尺寸较大，在火空冷后冲击值不太稳定。我们在生产中遇到一些较大较易变形的产品，为了尽可能减少其应力及变形，在回火后采取炉冷到较低温度再出炉空冷，冲击值也不稳定，常常达不到产品的要求。
作者简介：罗玉英（1971-），女，本科，工程师，主要从事耐热钢，马氏体不锈钢的研究。
联系电话：13540299837;E-mail:luoshang0420@ sohu.com
