下凹桥区排水系统改造设计探讨
周楠，沈云峰
(北京市市政工程设计研究总院有限公司，北京100082）
摘要：为尽快解决北京市中心城下凹桥区面对强降雨时出现的积水情况，提高下凹桥区排水系统标准和能力，对北京市多个下凹桥区排水系统进行了改造。通过工程实例，总结出下凹桥区排水系统改造措施，为今后完善下凹桥区排水系统设计提供了参考。
关键调：下凹桥区：积水原因：排水系统改造
中图分类号：TU992.02
文献标志码：B
文章编号：1009-7767(2016)03011303
ReconstructionDesignofDrainageSysteminConcaveBridgeArea
Zhou Nan, Shen Yunfeng
近年来，北京市不断遭遇特大暴雨侵袭，下凹桥区出现不同程度的积水，给市民出行带来困难。为此，
需对下凹桥区排水系统进行改造。 1立交排水系统设计形式
立交排水系统的设计原则是“高水高排，低水低排”。从影响立交桥区雨水排除方式的角度分析，立交
低点需水收集(雨水口)
20年一遇洪水位
规划景观水位
现状巢底
市政管道
两水口
挡端
道路主路
雨水口
高水高排（直接排河）
2下凹桥区积水原因分析
低水低排（泵站提升）
需水口
附水口
桥有2种形式：上跨式立交桥和下凹式立交桥。一般情况下，上跨式立交桥区的雨水通过重力流排除。对于下凹式立交桥区的雨水，当桥区最低点高程较高时，采用重力流排除；当桥区最低点高程较低不能通过重力流排除时，则需要先用水泵提升立交桥区的局部雨水，然后再排入下游水体，即低水系统。详见图1。
泵站进水管
其他管线
立交雨水泵站
格据间废集本液
水系间

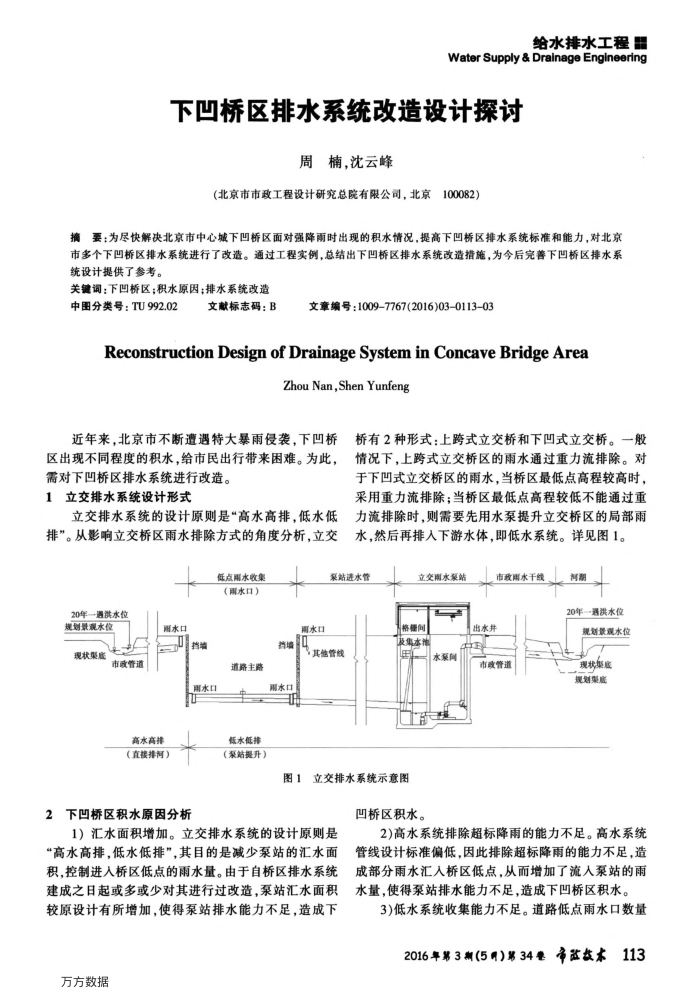

图1立交排水系统示意图
凹桥区积水。
1）汇水面积增加。立交排水系统的设计原则是“高水高排，低水低排”，其目的是减少泵站的汇水面积，控制进人桥区低点的雨水量。由于自桥区排水系统建成之日起或多或少对其进行过改造，泵站汇水面积较原设计有所增加，使得泵站排水能力不足，造成下
万方数据
市致水干线出水井
市政管道
河器
20年一恶洪水位规划景观水位
现状血底规划巢症
2)高水系统排除超标降雨的能力不足。高水系统管线设计标准偏低，因此排除超标降雨的能力不足，造成部分雨水汇人桥区低点，从而增加了流入泵站的雨水量，使得泵站排水能力不足，造成下凹桥区积水。
3)低水系统收集能力不足。道路低点雨水口数量
