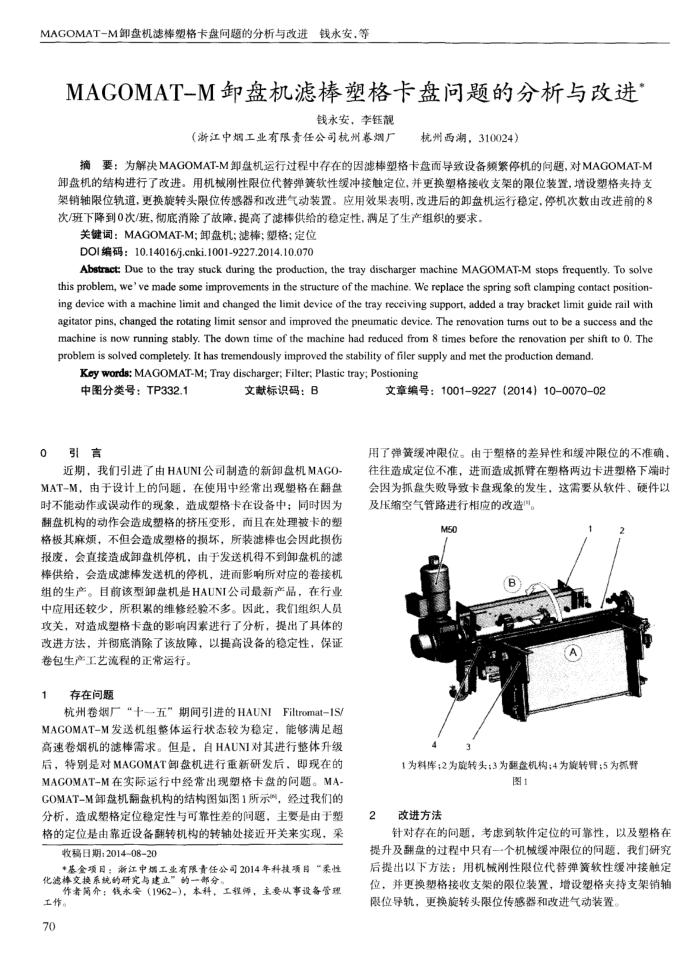

MAGOMAT-M卸盘机滤棒塑格卡盘间题的分析与改进钱永安，等
MAGOMAT-M卸盘机滤棒塑格卡盘问题的分析与改进
钱永安，李钰靓
（浙江中烟工业有限贵任公司杭州卷烟厂
杭州西湖，310024）
摘要：为解决MAGOMAT-M卸盘机运行过程中存在的因滤棒塑格卡盘面导致设备频紧停机的间题，对MAGOMAT-M 卸盘机的结构进行了改进。用机械刚性限位代替弹簧软性缓冲接触定位，并更换塑格接收支架的限位装置，增设塑格夹持支架销轴限位轨道，更换旋转头限位传感器和改进气动装置。应用效果表明，改进后的卸盘机运行稳定，停机次数由改进前的8 次/班下降到0次/班，彻底消除了故障，提高了滤棒供给的稳定性，满足了生产组织的要求。
关键词：MAGOMAT-M；卸盘机；滤棒；塑格；定位 DOI编码：10.14016/j.cnki.1001-9227.2014.10.070
Abstract: Due to the tray stuck during the production, the tray discharger machine MAGOMAT-M stops frequently. To solve this problem, we've made some improvements in the structure of the machine, We replace the spring soft clamping contact position-ing device with a machine limit and changed the limit device of the tray receiving support, added a tray bracket limit guide rail with agitator pins, changed the rotating limit sensor and improved the pneumatic device. The renovation turns out to be a success and thc machine is now running stably. The down time of the machine had reduced from 8 times before the renovation per shift to O. The problem is solved completely. It has tremendously improved the stability of filer supply and met the production demand.
Key words: MAGOMAT-M; Tray discharger; Filter; Plastic tray; Postioning
中图分类号：TP332.1
0引言
文献标识码：B
近期，我们引进了由HAUNI公司制造的新卸盘机MAGO-MAT-M，由于设计上的问题，在使用中经常出现塑格在翻盘时不能动作或误动作的现象，造成塑格卡在设备申；同时因为酬盘机构的动作会造成塑格的挤压变形，而且在处理被卡的塑格极其麻烦，不但会造成塑格的损坏，所装滤棒也会因此损伤报废，会直接造成卸盘机停机，由于发送机得不到卸盘机的滤棒供给，会造成滤棒发送机的停机，进面影响所对应的卷接机组的生产。目前该型卸盘机是HAUNI公司最新产品，在行业中应用还较少，所积累的维修经验不多。因此，我们组织人员攻关，对造成塑格卡盘的影响因索进行了分析，提出了具体的改进方法，并彻底消除了该故障，以提高设备的稳定性，保证卷包生产工艺流程的正常运行。
存在问题
1
杭州卷烟厂“十一五”期间引进的HAUNIFiltromat-1S/ MAGOMAT-M发送机组整体运行状态较为稳定，能够满足超高速卷烟机的滤棒需求。但是，自HAUNI对其进行整体升级后，特别是对MAGOMAT卸盘机进行重新研发后，即现在的 MAGOMAT-M在实际运行中经常出现塑格卡盘的间题。MA-GOMAT-M卸盘机翻盘机构的结构图如图1所示"，经过我们的分析，造成塑格定位稳定性与可靠性差的问题，主要是由于塑格的定位是由靠近设备融转机构的转轴处接近开关来实现，采
收稿日期：2014-08-20
*基金项自：新江中烟工业有限责任公司2014年科技项目“柔性化滤棒交换系统的研究与建立”的一部分
作者简介：钱永安（1962-），本科，工程师，主要从事设备管理
工作。 70
文章编号：10019227（2014）10-0070-02
用了弹黄缓冲限位。由于塑格的差异性和缓冲限位的不准确，往往造成定位不准，进而造成抓臂在塑格两边卡进塑格下端时会因为抓盘失败导致卡盘现象的发生，这需要从软件、硬件以及压缩空气實路进行相应的改造”。
M50
8
3
1为料库；2为旋转头：3为照盘机构；4为旋转售；5为氧肾
图1
2
改进方法
针对存在的问题，考虑到软件定位的可靠性，以及塑格在
提升及翻盘的过程中只有一个机械缓冲限位的间题，我们究后提出以下方法：用机械例性限位代替弹簧软性缓冲接触定位，并更换塑格接收支架的限位装置，增设塑格夹持支架销轴限位导轨，更换旋转头限位传感器和改进气动装置。
