城市建筑I学者论坛IURBANISMANDARCHITECTURE|SCHOLARS'FORUM

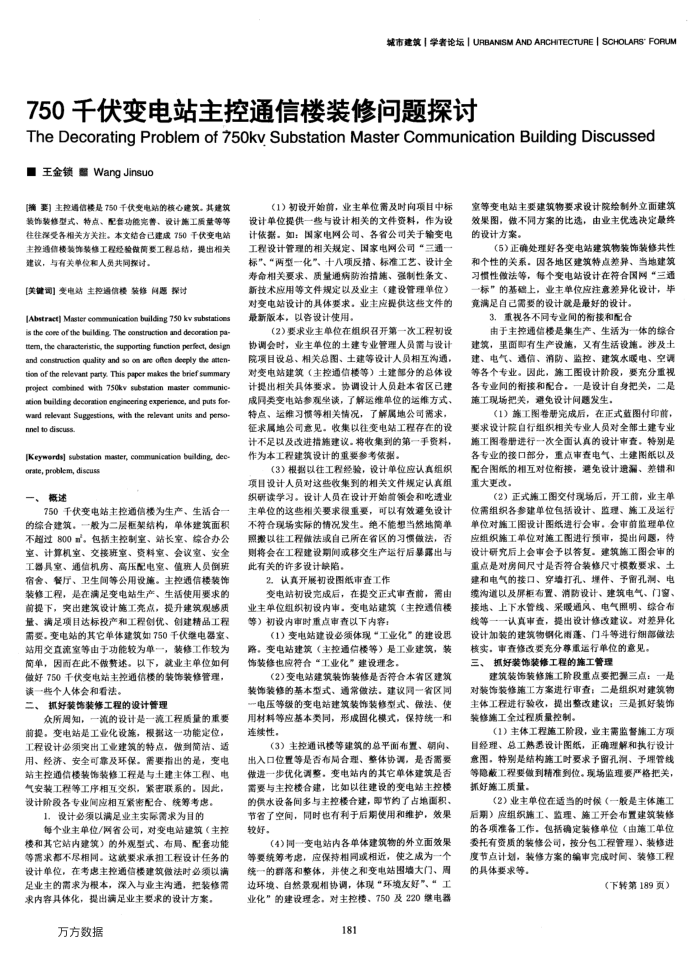

750千伏变电站主控通信楼装修问题探讨
TheDecoratingProblemof75okvSubstationMasterCommunicationBuildingDiscussed ■王金锁WangJinsuo
[痛要】主控通信楼是750千伏变电站的核心建筑。其建效装饰装修型式、特点、配套功能完善、设计施工质量等等往往深受各相关方关注。本文结合已建成750千伏变电站主控通信楼装饰装修工程经验做简要工程总结，提出相关建议，与有关单位和人员共同探讨。
[美键词】变电站主控通信楼装修问愿操计
[Abstraet] Master communication building 750 kv substations is the core of the building, The construction and decoration pa ttem, the characteristic, the supporting function perfect, design and constructice quality and so ce are ofen deeply the atten-tioe of the relevant party, This paper makes the brief summary project combined with 750kv substation master communic-ation building decoration engineering experience, and puts for ward relevant Suggestions, with the relevant units and perso nnel to discuss
[Keywerds] substation master, communicatioe building, dec
orate, problem, discus 一、概述
750千伏变电站主控通信楼为生产、生活合一的综合建筑，一般为二层框架结构，单体建筑面积不超过800。包括主控制室、站长室、综合办公室、计算机室、交接班室、资料室、会议室、安全工器具室、通信机房、高压配电室、值班人员倒班宿含、餐厅、卫生间等公用设施。主控通信楼装饰装修工程，是在满足变电站生产、生活使用要求的前提下，突出建筑设计施工亮点，提升建筑观感质量、满足项目达标投产和工程创优、创建精品工程需要.变电站的其它单体建筑如750千伙继电器室、站用交直流室等由于功能较为单一，装修工作较为简单，因而在此不做费述。以下，就业主单位如何做好750千伏变电站主控通信楼的装饰装修管理谈一些个人体会和看法。
二、抓好装饰装修工程的设计管理
众所周知，一流的设计是一流工程质量的重要前提，变电站是工业化设施，根据这一功能定位，工程设计必须突出工业建筑的特点，做到简洁、适用、经济、安全可靠及环保。需要指出的是，变电站主控通信楼装饰装修工程是与土建主体工程、电气安装工程等工序相互交织，紧密联系的。固此设计阶段各专业闻应相互紧密配合、统筹考虑。
1.设计必须以满足业主实际需求为目的
个业主单位/网省公司，对变电站建筑（主控楼和其它站内建筑）的外观型式、布局、配套功能等需求都不尽相同。这就要求承担工程设计任务的设计单位，在考虑主控通信楼建筑假法时必须以满足业主的需求为根本，深入与业主沟通，把装修需求内容具体化，提出满足业主要求的设计方案。
万方数据
（1）初设开始前，业主单位雷及时向项目中标设计单位提供一些与设计相关的文件资料，作为设计依据。如：国家电网公司、各省公司关于输变电工程设计管理的相关规定、国家电网公司“三通标"、“两型一化”、十八项反措、标准工艺、设计全寿命相关要求、质量通病防治措施、强制性条文、新技术应用等文件规定以及业主（建设管理单位）对变电站设计的具体要求，业主应提供这些文件的最新版本，以咨设计使用
(2）要求业主单位在组织召开第一次工程初设协调会时，业主单位的士建专业管理人员需与设计院项目设总、相关总图、土建等设计人员相互沟通。对变电站建筑（主控通信楼等）土建部分的总体设计提出相关具体要求。协调设计人员赴本省区已建成网类变电站参观坐谈，了解运维单位的运维方式、
了解属地公司需求，
特点、运维习惯等相关情况，
征求属地公司意见。收集以往变电站工程存在的设计不足以及改进措施建议。将收集到的第一手资料，作为本工程建筑设计的重要参考依据。
（3）根据以往工程经验，设计单位应认真组织项目设计人员对这些收集到的相关文件规定认真组织研读学习。设计人员在设计开始前领会和吃透业主单位的这些相关要求很重要，可以有效遵免设计不符合现场实际的情况发生。绝不能想当然地简单照搬以往工程做法或自己所在省区的习惯做法，否则将会在工程建设期间或移交生产运行后景露出与此有关的许多设计缺陷。
2.认真开展初设图纸审查工作
变电站初设完成后，在提交正式审查前，需由业主单位组织初设内审变电站建筑（主控通信楼等）初设内审时重点审查以下内容：
（1）变电站建设必须体现“工业化”的建设思路，变电站建筑（主控通信楼等）是工业建筑，装饰装修也应符合“工业化”建设理念。
(2)变电站建筑装饰装修是否符合本省区建筑装饰装修的基本型式、通常做法。建议同一省区同一电压等级的变电站建筑装饰装修型式、做法、使用材料等应基本类同，形成固化模式，保持统一和连续性。
（3）主控通讯楼等建筑的总平面布置、朝向、出入口位置等是否布局合理、整体协调，是否需要做进一步优化调整，变电站内的其它单体建筑是否需要与主控楼合建，比如以往建设的变电站主控楼的供水设备间多与主控楼合建，即节约了占地面积，节省了空间，同时也有利于后期使用和维护，效果较好。
(4)同一变电站内各单体建筑物的外立面效果等要统筹考虑，应保持相同或相近，使之成为一个统一的群落和整体，并使之和变电站图墙大门、周边环境、自然录观相协调，体现“环境友好”、“工业化”的建设理念，对主控楼、750及220继电器
181
室等变电站主要建筑物要求设计院绘制外立面建筑效果图，做不同方案的比选，由业主优选决定最终的设计方案。
(5）正确处理好各变电站建筑物装饰装修共性和个性的关系。因各地区建筑特点差异、当地建筑习惯性做法等，每个变电站设计在符合国网“三通一标”的基确上，业主单位应注意差异化设计，毕竟满足自己需要的设计就是最好的设计。
3.重视各不同专业间的葡接和配合
由于主控通信楼是集生产、生活为一体的综合建筑，里面即有生产设施，又有生活设施。涉及土建、电气、通信、消防、监控、建筑水暖电、空调等各个专业。因此，施工图设计阶段，要充分重视各专业间的衡接和配合，一是设计自身把关，二是施工现场把关，避免设计间题发生。
（1）施工图卷册完成后，在正式蓝图付印前，要求设计院自行组织相关专业人员对全部土建专业施工图卷册进行一次全面认真的设计审查，特别是各专业的接口部分，重点审查电气、土建图纸以及配合图纸的相互对位衡接，滤免设计遗漏、差错和重大更改。
（2）正式施工图交付现场后，开工前，业主单位需组织各参建单位包括设计、监理、施工及运行单位对施工图设计图纸进行会审，会审前监理单位应组织施工单位对施工图进行预审，提出间题，待设计研究后上会审会予以答复。建筑施工图会审的重点是对房间尺寸是否符合装修尺寸模数要求、土建和电气的接口、穿墙打孔、埋件、予留孔润、电缆沟道以及屏柜布置、消防设计、建筑电气、门图、接地、上下水管线、采暖通风、电气照明、综合布线等一一认真审查，提出设计修改建议。对差异化设计加装的建筑物钢化南蓬、门斗等进行细部做法
核实，审查修改要充分尊重运行单位的意见。三、抓好装饰装修工程的施工管理
建筑装饰装修施工阶段重点要把理三点：一是对装饰装修施工方案进行审查：二是组织对建筑物主体工程进行验收，提出整改建议：三是抓好装饰装修施工全过程质量控制。
（1）主体工程施工阶段，业主需监督施工方项目经理、总工熟恶设计图纸，正确理解和执行设计意图，特别是结构施工时要求予留孔洞、予埋管线等隐蔽工程要做到精准到位。现场监理要严格把关，抓好施工质量
（2）业主单位在适当的时候（一般是主体施工后期）应组织施工、监理、施工开会布置建筑装修的各项准备工作，包括确定装修单位（由施工单位委托有资质的装修公司，按分包工程管理）、装修进度节点计划，装修方案的编审完成时间、装修工程的具体要求等。
（下转第189页）
