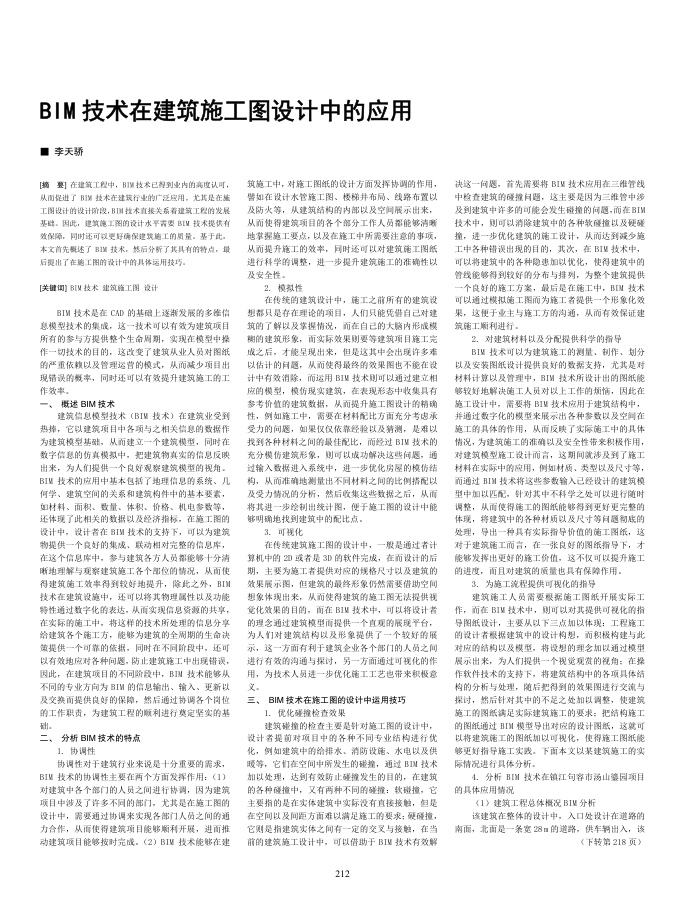

BIM技术在建筑施工图设计中的应用 ■李天骄
要在建筑工程中，B技术已得到业内的高度认可，从而促进了B技术在建频行业的广注应用，尤其是在据工图设计的设计阶段，B川技术直接关系着建筑工程的发展基跌，国此，建筑密工图的设计求平需要BI技术提供有效保障，同时还可收更好确保建发施工的质量。基于此本文首先费述了BI技术，然后分析了其具有的特点，最
后提出了在施工图的设计中的具体运用技巧。[关键讯]BIX技术建筑施工图设计
BIM技术是在CAD的基确上逐渐发展的多维信息模型技术的集成，这一技术可以有效为建筑项目所有的参与方提供整个生命周期，实现在模型中操作一切技术的目的，这改变了建筑从业人员对图纸的产重依赖以及管理运营的模式，从而减少项目出现错误的概率，同时还可以有效提升建筑施工的工作效率，
概述BIM技术
建筑信息模型技术（BI技术）在建筑业受到势择，它以建筑项目中各项与之相关信息的数据作为建筑模型基础，从而建立一个建筑模型，同时在数字信息的伤真模拟中，把建筑物真实的信息反映出来，为人们提供一个良好观察建筑模型的视角 BIM技术的应用中基本包括了地理信息的系统、几何学、建筑空间的关系和建筑构件中的基本要需，如材料、面积、数量、体积、价格、机电参数等，还体现了此相关的数据以及经济指标，在施工图的设计申，设计者在BIM技本的支持下，可以为建筑物供一个良好的集成、联动相对完整的信息库，在这个信息库中，参与建筑各方人员都能够十分清晰地理解与观察建筑施工各个部位的情况，从面使得建筑随工效率得到较好地提升，除此之外，BI 技术在建筑设施中，还可以将其物理属性以及功能特性通过数字化的表达，从而实现信息资源的共享，在实际的随工中，将这样的技术所处理的信息分享给建筑各个施工方，能够为建筑的全周期的生命决策提供一个可靠的依据，同时在不同阶段中，还可以有效地应对各种间题，防止建筑施工中出现错误，因此，在建筑项目的不同阶段中，BIA技术能够从不同的专业方向为BIM的信息输出、输入、更新以及交换面提供良好的保障，照后通过协调各个问位的工作职责，为建筑工程的顺利进行莫定坚实的基
础
分析BIM技术的特点
二、
1.协调性
协调性对于建筑行业来说是十分重要的需求 BIM技本的协调性主要在商个方面发挥作用：（1) 对建筑中各个部门的人员之间进行势调，因为建筑项目中涉及了许多不同的部门，尤其是在施工图的设计中，需要通过协调来实现各部门人员之间的通力合作，从而使得建筑项目能够顺利开展，进面推动建筑项目能够按时完成，（2）BIV技本能够在建
筑施工中，对施工图纸的设计方面发挥持调的作用，警如在设计水管施工图、楼梯井布局、线路布置以及防火等，从建筑结构的内部以及空间示出来，从而使得建筑项目的各个部分工作人员部能够清明地章握施工要点，以及在施工中所需要注意的事项，从而提升施工的效率，同时还可以对建筑施工图纸进行科学的调整，进一步提升建筑施工的准确性以及安全性。
2.模拟性
在传统的建筑设计申，
施工之前所有的建筑设
想都只是存在理论的项目，人们只能凭借自已对建筑的了解以及掌握情况，而在自已的大脑内形成模期的建筑形象，面实际效果则要等建筑项目施工完成之后，才能呈现出来，但是这其中会出现许多事以估计的间题，从而使得最终的效果图也不能在设计中有效消除，而运用BI技术则可以通过建立相应的模型，模伤现实建筑，在表现形态中收集具有多考价值的建筑数据，从而提升施工图设计的精确性，例如施工中，需要在材料配比方面充分考虑承受力的间题，如果仅仅依靠经验以及测，是难以找到各种材料之间的最佳配比，而经过BIM技术的充分模仿建筑形象，则可以成功解决这些间题，通过输入数据进入系统中，进一步优化房屋的模仿结构，从而准确地测量出不同材料之间的比例措配以及受力情况的分析，然后收集这些数据之后，从而将其进一步绘制出统计图，便于施工图的设计中能够明确地找到建筑中的配比点。
3.可视化
在传统建筑施工图的设计中，一股是通过者计算机中的2D或者是3D的软件完成，在而设计的后期，主要为施工者提供对应的规格尺寸以及建筑的效果版示图，但建筑的最终形象仍然需要借助空间想象体现出来，从而使得建筑的施工图无法提供视竞化效果的目的，面在BI技术中，可以将设计者的理念通过建筑模型而提供一个直观的展现平台，为人们对建筑结构以及形象提供了一个较好的展示，这一方面有利于建筑金业各个部门的人员之间进行有效的沟通与探讨，另一方面通过可视化的作用，为技术人员进一步优化施工工艺也带来积极意
义
BIM技术在施工图的设计中运用技巧
三
1.优化硅撞检查效果
建筑础撞的检查主要是针对施工图的设计中，设计者提前对项目中的各种不同专业结构进行优化，例如建筑中的给排水。消防设施、水电以及供暖等，它们在空间中所发生的殖撞，通过BI技术加以处理，达到有效防止硅撞发生的目的，在建筑的各种硬撞中，文有两种不同的硅撞：软磁撞，它主要指的是在实体建筑中实际没有直接接触，但是在空间以及间距方面难以满足施工的要求；硬碰撞，它则是指建筑实体之间有一定的交支与接慰，在当前的建筑施工设计申，可以借助于BII技术有效解
212
决这一间题，首先需要将BIM技术应用在三维管战中检查建筑的硬撞间题，这主要是因为三维管中涉及到建筑中许多的可能会发生磁撞的间题，而在BIM 技术中，则可以消除建策中的各种教硬撞以及硬础撞，进一步优化建筑的施工设计，从而达到减少施工中各种错误出现的目的，其次，在BI技术中，可以将建筑中的各种愿惠如以优化，使得建筑中的管线能够得到较好的分布与排列，为整个建筑提供一个良好的施工方案，最后是在施工中，BIN技术可以通过模拟随工图而为施工者提供一个形象化效果，这便于业主与施工方的沟通，从而有效保证建筑施工顺利进行。
对建筑材科以及分配提供科学的指导 2.
BIV技术可以为建筑施工的测量、制作、划分以及安装图纸设计提供良好的数据支持，尤其是对材料计算以及管理中，BIM技术所设计出的图纸能够较好地解决随工人员对以上工作的烦慎，因此在施工设计申，需要将BI技术应用于建筑结构中，并通过数字化的模型来展示出各种参数以及空间在施工的具体的作用，从而反映了实际随工中的具体情况，为建筑随工的准确以及安全性带来积极作用，对建筑模型施工设计而言，这期间就涉及到了施工材料在实际中的应用，例如材质，类型以及尺寸等，而通过BII技术将这些参数输入已经设计的建筑模型中如以匹配，针对其中不科学之处可以进行随时调整，从而使得施工的图纸能够得到更好更完整的体现，将建筑中的各种材质以及尺寸等间题期底的处理，导出一种具有实际指导价值的随工图纸，这对于建筑施工而言，在一张良好的图纸指导下，才能够发挥出更好的施工价值，这不仅可以提升施工的进度，面且对建筑的质量也具有保障作用。
3．为施工流程提供可视化的指导
建筑施工人员雷要根据施工图纸开展实际工作，而在BI技术中，则可以对其提供可视化的指导图纸设计，主要从以下三点加以体现；工程施工的设计者根据建筑中的设计构想，而积极构建与此对应的结构以及模型，将设想的理念加以通过模型展示出来，为人们提供一个视觉现宽的视角：在操作软件技术的支持下，将建筑结构中的各项具体结构的分析与处理，随后把得到的效果图进行交流与探讨，燃后针对其中的不是之处如以调整，使建筑施工的图纸演足实际建筑施工的要求；把结构施工的图纸通过B模型导出对应的设计图低，这就可以将建筑施工的图纸加以可视化，使得施工图纸能够更好指导施工实践。下面本文以某建筑施工的实际情况进行具体分析
4.分析BI技术在镇江司句客市荡山鉴园项目的具体应用情况
（1》建筑工程总体概况BIM分析
该建筑在整体的设计中，入口处设计在道路的南面，北面是一条宽28的道路，供车辆出入，该
（下转第218页）
