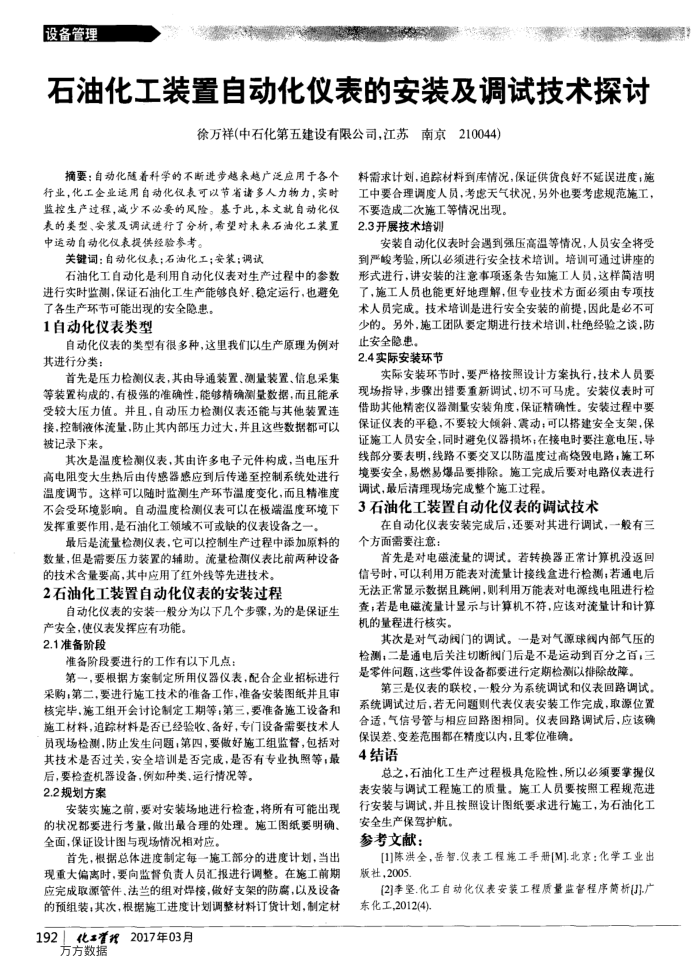

石油化工装置自动化仪表的安装及调试技术探讨
徐万祥(中石化第五建设有限公司，江苏南京210044)
摘要：自动化随着科学的不断进步越来越广泛应用于各个行业，化工企业运用自动化仅表可以节省诸多人力物力，实时监控生产过程，减少不必要的风险。基于此，本文就自动化仪表的类型、安装及调试进行了分析，帮望对未来石油化工装置中运动自动化仅表提供经验参考。
关键词：自动化仪表；石油化工；安装；调试
石油化工自动化是利用自动化仪表对生产过程中的参数进行实时监测，保证石油化工生产能够良好，稳定运行，也释免
了各生产环节可能出现的安全隐患。 1自动化仪表类型
自动化仪表的类型有很多种，这里我们以生产原理为例对其进行分类：
首先是压力检测仪表，其由导通装置、测量装置、信息采集等装置构成的，有极强的准确性，能够精确测量数据，而且能承受较大压力值。并且，自动压力检测仪表还能与其他装置连接，控制液体流量，防止其内部压力过大，并且这些数据都可以被记录下来。
其次是温度检测仪表，其由许多电子元件构成，当电压升高电阻变大生热后由传感器感应到后传递至控制系统处进行温度调节。这样可以随时监测生产环节温度变化，而且精准度不会受环境影响。自动温度检测仪表可以在极端温度环境下发挥重要作用，是石油化工领域不可或缺的仪表设备之一。
最后是流量检测仪表，它可以控制生产过程中漆加原科的数量，但是需要压力装置的辅助。流量检测仪表比前两种设备
的技术含量要高，其中应用了红外线等先进技术。 2石油化工装置自动化仪表的安装过程
自动化仪表的安装一般分为以下儿个步骤，为的是保证生
产安全，使仪表发挥应有功能。 2.1准备阶段
准备阶段要进行的工作有以下几点：
第一，要根据方案制定所用仪器仪表，配合企业招标进行采购，第二，要进行施工技术的准备工作，准备安装图纸并且审核完毕，施工组开会讨论制定工期等：第三，要准备施工设备和施工材料，追踪材料是否已经验收、备好，专门设备需要技术人员现场检测，防止发生问题，第四，要傲好施工组监督，包括对其技术是否过关，安全培训是否完成，是否有专业执照等，最
后，要检查机器设备，例如种类，运行情况等。 2.2规划方案
安装实施之前，要对安装场地进行检查，将所有可能出现的状况都要进行考量，做出最合理的处理。施工图纸要明确、全面，保证设计图与现场情况相对应。
首先，根据总体进度制定每一施工部分的进度计划，当出现重大偏离时，要向监督负责人员汇报进行调整。在施工前期应完成取源管件，法兰的组对焊接，做好支架的防离，以及设备的预组装；其次，根据施工进度计划调整材料订货计划，制定材
f2017年03月
192！化置
方方数据
料需求计划，追踪材料到库情况，保证供货良好不延误进度；施工中要合理调度人员，考虑天气状况，另外也要考虑规范施工，
不要造成二次施工等情况出现。 2.3开展技术培训
安装自动化仪表时会遇到强压高温等情况，人员安全将受到严峻考验，所以必须进行安全技术培训。培训可通过讲座的形式进行，讲安装的注意事项遂条告知施工人员，这样简洁明了，施工人员也能更好地理解，值专业技术方面必须由专项技术人员完成。技术培训是进行安全安装的前提，因此是必不可少的。另外，施工团队要定期进行技术培训，杜绝经验之谈，防止安全隐患。
2.4实际安装环节
实际安装环节时，要严格按照设计方案执行，技术人员要
现场指导，步骤媒出错要重新调试，切不可马虎。安装仪表时司可借助其他精密仪器测量安装角度，保证精确性。安装过程中要保证仪表的平稳，不要较大倾斜、震动：可以搭建安全支架，保证施工人员安全，同时避免仪器损坏：在接电时要注意电压，导线部分要表明，线路不要交叉以防温度过高烧毁电路，施工环境要安全，易燃易爆品要排除。施工完成后要对电路仪表进行调试，最后清理现场完成整个施工过程。
3石油化工装置自动化仪表的调试技术
在自动化仪表安装完成后，还要对其进行调试，一般有三个方面需要注意：
首先是对电磁流量的调试。若转换器正常计算机没返回信号时，可以利用万能表对流量计接线盒进行检测；若通电后无法正常显示数据且跳闸，则利用万能表对电源线电阻进行检查；若是电磁流量计显示与计算机不符，应该对流量计和计算机的量程进行核实。
其次是对气动阀门的调试。一是对气源球阀内部气压的检测；二是通电后关注切断阀门后是不是运动到百分之百，三是零件问题，这些零件设备都要进行定期检测以排除故障。
第三是仪表的联校，一般分为系统调试和仪表回路调试。系统调试过后，若无问题则代表仪表安装工作完成，取源位置合适，气信号管与相应回路图相同。仪表回路调试后，应该确
保误差、变差范围都在精度以内，且零位准确。 4结语
总之，石油化工生产过程极具危险性，所以必须要掌握仪表安装与调试工程施工的质量。施工人员要按照工程规范进行安装与调试，并且按照设计图纸要求进行施工，为石油化工
安全生产保驾护航。参考文献：
[1]陈洪全，岳智.仪表工程施工手册[M].北京：化学工业出版社，2005
[2]李坚.化工自动化仪表安装工程质量监督程序简析(}-广东化工,2012(4)
