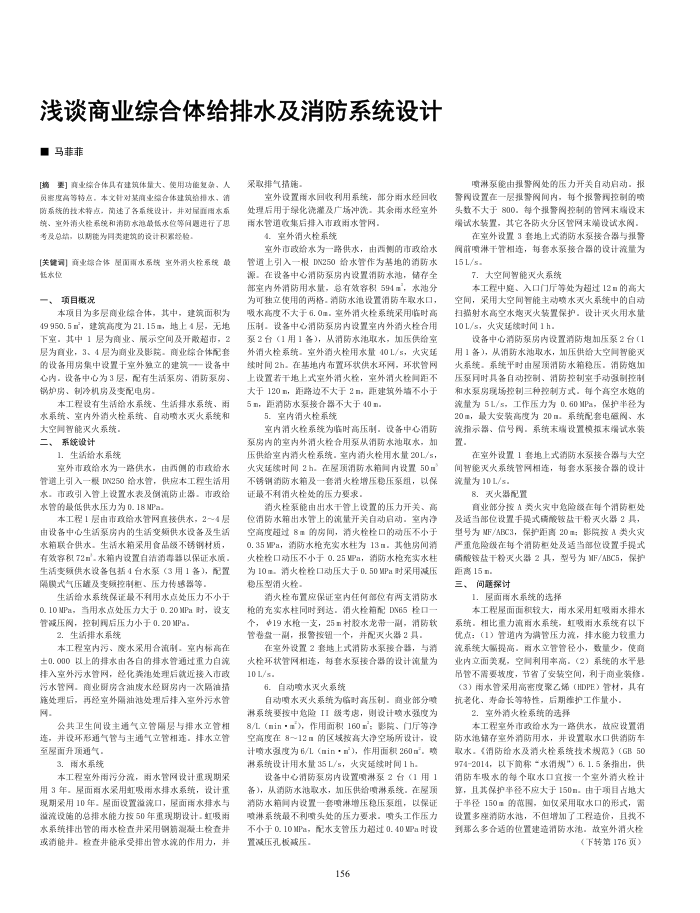

浅谈商业综合体给排水及消防系统设计 ■马菲菲
要】真业综合体具有建筑体量大、使用功能复杂，人员密度高等特点，本文针对某商业编合体建筑给推水，消防系统的找术特点，尚违了各系能设计，并对屋面用本系统、室外消火栓系绽和消防水池最低水位等问题进行了思考及总错，以期能为同类建筑的设计积累经检
[关建调】商业综合体面雨水系统室外消火栓系统最低水位
一、项目概况
本项目为多层商业综合体，其中，建筑面积为 49950.5㎡，建筑高度为21.15m，地上4层，无地下室，其中1层为商业、展示空间及开政超市，2 层为商业，3、4层为商业及影院商业综合体配套的设备用房集中设置于室外立的建筑一—设备中心内，设备中心为3层，配有生活系房、消防系房、钢炉房、制冷机房及变配电房。
本工程设有生活给水系统、生活排水系统、雨水系统、室内外消火栓系统、自动喷水灭火系统和大空闻智能灭火东统。
系统设计
二、
1.．生活给水系统
室外市政给水为一路供水，由西侧的市政给水管道上引入一累DN250给水管，供应本工程生活用水，市政引入管上设置水表及例流防止器。市政给水管的最低供水压力为0.18NPa.
本工程1层由市政给水管网直接供水，2～4层由设备中心生活系房内的生活变频供水设备及生活水箱联合供水，生活水箱采用食品额不锈钢材质，有效容积72.水箱内设置自洁消毒器以保证水质。生活变频供水设备包括4台水系（3用1备），配置隔膜式气压罐及变频控制柜、压力传感器等
生活给水系统保证最不利用水点处压力不小于 0.10NPa，当用水点处压力大于0.20MIPa时，设支管减压阀，控制用后压力小于0.20[Pa.
2.生活排水系统
本工程室内污、废水采用合流制，室内标高在 ±0.000以上的排水由各自的排水管通过重力自流排入室外污水管网，经化粪池处理后就近接入市政污水管网。商业厨房含油废水经厨房内一次隔油措施处理后，再经室外隔油池处理后排入室外污水管网
公共卫生间设主通气立管隔层与排水立管相连，并设环形通气管与主通气立管相连，排水立管至屋面升项通气。
3.雨水系统
本工程室外雨污分流，雨水管网设计重现期采用3年，屋面雨水用虹吸雨水排水系统，设计重现期采用10年，星面设置溢流口，屋面雨水排水与溢流设随的总排水能力按50年重现期设计，虹吸雨水系统排出管的南水检查并采用例航混凝土检查并或消能并。检查并能承受排出曾水流的作用力，
并
采取排气措施。
室外设置雨水回收利用系统，部分雨水经回收处理后用于绿化浇灌及广场冲洗·其余雨水经室外用水管道收集后排入市政用水管网
4.室外消火栓系统
室外市政给水为一路供水，由西侧的市政给水管道上引入一根DX250给水管作为基地的消防水源，在设备中心消防泵房内设置消防水池，储存全部室内外消防用水量，总有效客积594n"，水池分为可独立使用的两格-消防水泡设置消防车取水口，吸水高度不大于6.0量，室外消火栓系统采用临时高压制。设备中心消防泵房内设置室内外消火栓合用系2台（1用1备），从消防水池取水，加压供给室外消火栓系统-室外消火栓用水量401/s，火灾适续时间2h，在基地内布置环状供水环网，环状管网上设置若干地上式室外消火栓，室外消火栓间距不大于120n，距路边不大于2B，距建筑外墙不小于 5n，距消防水系接合器不大于40m.
5.室内消火栓系统
室内消火栓东统为临时高压制，设备中心消防系房内的室内外消火栓合用系从消防水池取水，加压供给室内消火栓系统.室内消火栓用水量20L/s，火灾适续时间2h.在屋项消防水箱闻内设置50 不锈钢消防水箱及一套消火栓增压稳压系组，以保证最不利消火栓处的压力要求
消火栓系能由出水干管上设置的压力开关、高位消防水箱出水管上的流量开关自动启动，室内净空高度超过8的房间，消火栓栓口的动压不小于 0.35a，消防水枪充实水柱为13m，其他房间消火栓栓口动压不小于0.25Pa，消防水枪充实水柱为10m消火栓栓口动压大于0.50MPa时采用减压稳压型消火栓。
消火栓布置应保证室内任何部位有两支消防水枪的充实水柱同时到达，消火栓箱配DN65栓口一
*19水枪一支，25n村胶水龙带一副，消防软个，
管卷盘一副，报警按钮一个，并配灭火器2具。
在室外设置2套地上式消防水系接合监，与消火栓环状管网相连，每套水泵接合器的设计流量为 10 L/s.
6.自动喷水灭火系统
自动喷水灭火系统为临时高压制，商业部分喷淋系统要按中危险II级考虑，则设计喷水强度为 8/L(nin量)，作用面积160n：影院、门厅等净空高度在812日的区域按高大净空场所设计，设计喷水强度为6/l（nin·），作用面积260，喷淋系统设计用水量35L/s，火灾延续时间1h。
设备中心消防系房内设置喷淋系2台（1用1 备），从消防水池取水，加压供给喷淋东统。在屋项消防水箱闻内设置一套喷淋增压稳压系组，以保证喷淋系统最不利喷头处的压力要求，喷头工作压力不小于0.10JIPa，配水支管压力超过0.40a时设置减压孔板减压。
156
喷淋泵能由报警阀处的压力开关自动启动，报署阅设置在一层报警阅间内，每个报警阀控制的喷头数不大于800得个报警阅控制的管网末端设末端试水装置，其它各防火分区管网末端设试水阀。
在室外设置3套地上式消防水泵接合器与报害阀前喷淋干管相连，每套水系接合器的设计流量为 151/s.
7．大空间智能灭火系统
本工程中庭、入口门厅等处为超过12日的高大空间，
采用大空间智能主动喷水灭火系统中的自动
扫猫射水高空水炮灭火装置保护，设计灭火用水量 101/s，火灾适续时间1h.
设备中心消防系房内设置消防加压系2台（1 用1备），从消防水池取水，加压供给大空间智能灭火系统，系统平时由屋顶消防水箱稳压，消防炮加压泵同时具备自动控制、消防控制室手动强制控制和水系房现场控制三种控制方式。每个高空水炮的流量为5L/s，工作压力为0.60IPa，保护半径为 20，最大安装高度为20目系统配套电磁网、水流指示器、信号闪，系统末端设置模报末端试水装置
在室外设置1套地上式消防水泵接合器与大空间智能灭火系统管网相连，每套水系接合器的设计流量为10L/s
8.灭火器配置
商业部分按A类火灾中危险级在每个消防柜处及适当部位设置手提式碳酸铵盐干粉灭火器2具，型号为NF/ABC3，保护距商20围；影院按A类火灾严重危险级在每个消防柜处及适当部位设置手提式磺酸铵盐干粉灭火器2具，型号为IF/ABC5，保护距高15n.
三、
问题探讨
1.屋面雨水系统的选择
本工程屋面面积较大，雨水采用虹吸雨水排水相比重力流雨水系统，虹吸雨水系统有以下
系统，
优点：（1）管道内为满管压力流，排水能力较重力流系统大弱提高，用水立管曾径小，数量少，使商业内立面美现，空间利用率高，（2）系统的水平芯吊管不需要披度，节省了安装空间，利于商业装修，（3）雨水管采用高密度聚乙烯（HDPE）管材，具有抗老化、寿命长等特性，后期维护工作量小，
2．室外消火栓系统的造择
本工程室外市政给水为一路供水，故院设置消防水泡储存室外消防用水，并设置取水口供消防车取水，《消防给水及消火栓系统技术规范》（GB50 974-2014，以下简称“水消规"）6.1.5条指出，供消防车吸水的每个取水口宜按一个室外消火栓计算，且其保护率径不应大于150目，由于项目占地大于率径150量的范围，如仅采用取水口的形式，需设置多座消防水池，不但增加了工程造价，且我不到那么多合适的位置建造消防水池。故室外消火栓
（下转第176页）
