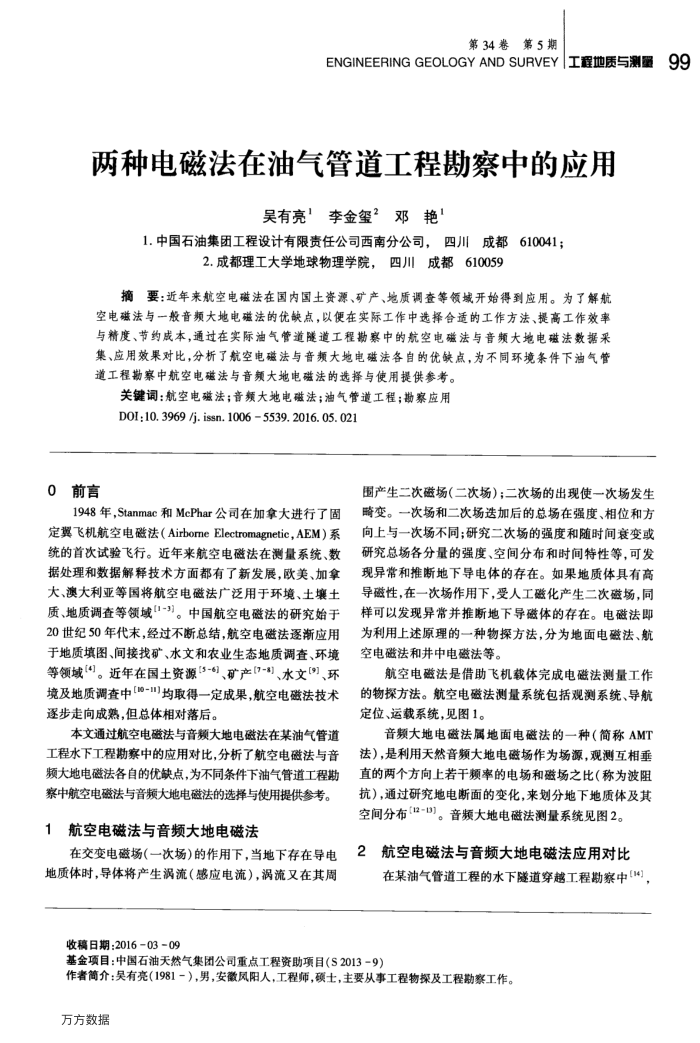

第34卷第5期
ENGINEERINGGEOLOGYANDSURVEY工程地质与测墨
两种电磁法在油气管道工程勘察中的应用
吴有亮’李金玺’邓艳！
1.中国石油集团工程设计有限责任公司西南分公司，四川成都610041；
2.成都理工大学地球物理学院，四川成都610059
摘要：近年来航空电磁法在国内国土资源、矿产、地质调查等领域开始得到应用。为了解航空电磁法与一般音频大地电磁法的优缺点，以便在实际工作中选择合适的工作方法、提高工作效率与精度、节约成本，通过在实际油气管道隧道工程勘察中的航空电磁法与音大地电磁法数据采集、应用效果对比，分析了航空电磁法与音频大地电磁法各自的优缺点，为不同环境条件下油气管道工程勘察中航空电磁法与音大地电磁法的选择与使用提供参考。
关键调：航空电磁法；音频大地电磁法；油气管道工程；勘察应用 D0I:10.3969 /j. issn.1006 5539.2016. 05. 021
0前言
1948年，Stanmac和McPhar公司在加拿大进行了固定翼飞机航空电磁法（AirbomeElectromagnetic，AEM）系统的首次试验飞行。近年来航空电磁法在测量系统、数据处理和数据解释技术方面都有了新发展，欧美、加拿大、澳大利亚等国将航空电磁法广泛用于环境、土壤土质、地质调查等领域(1-"。中国航空电磁法的研究始于 20世纪50年代末，经过不断总结，航空电磁法逐渐应用于地质填图、间接找矿、水文和农业生态地质调查、环境等领域"]。近年在国土资源[3-6]、矿产[7-"]、水文[9]、环境及地质调查中["8-1]均取得一定成果，航空电磁法技术逐步走向成熟，但总体相对落后。
本文通过航空电磁法与音频大地电磁法在某油气管道工程水下工程勘察中的应用对比，分析了航空电磁法与音频大地电磁法各自的优缺点，为不同条件下油气管道工程勘察中航空电磁法与音频大地电磁法的选择与使用提供参考。
1航空电磁法与音频大地电磁法
在交变电磁场（一次场)的作用下，当地下存在导电地质体时，导体将产生涡流（感应电流），涡流又在其周
围产生二次磁场（二次场）；二次场的出现使一次场发生畸变。一次场和二次场送加后的总场在强度、相位和方向上与一次场不同；研究二次场的强度和随时间衰变或研究总场各分量的强度、空间分布和时间特性等，可发现异常和推断地下导电体的存在。如果地质体具有高导磁性，在一次场作用下，受人工磁化产生二次磁场，同样可以发现异常并推断地下导磁体的存在。电磁法即为利用上述原理的一种物探方法，分为地面电磁法、航空电磁法和井中电磁法等。
航空电磁法是借助飞机载体完成电磁法测量工作的物探方法。航空电磁法测量系统包括观测系统、导航定位、运载系统，见图1。
音频大地电磁法属地面电磁法的一种（简称AMT 法），是利用天然音频大地电磁场作为场源，观测互相垂直的两个方向上若干频率的电场和磁场之比（称为波阻抗），通过研究地电断面的变化，来划分地下地质体及其空间分布[2-1]。音频大地电磁法测量系统见图2。
2
航空电磁法与音频大地电磁法应用对比在某油气管道工程的水下隧道穿越工程勘察中【14]，
收稿日期：201603-09
基金项目：中国石油天然气集团公司重点工程资助项目（S2013-9）
作者简介：吴有亮（1981－），男，安徽风阳人，工程师，士，主要从事工程物探及工程勘察工作。万方数据
99
