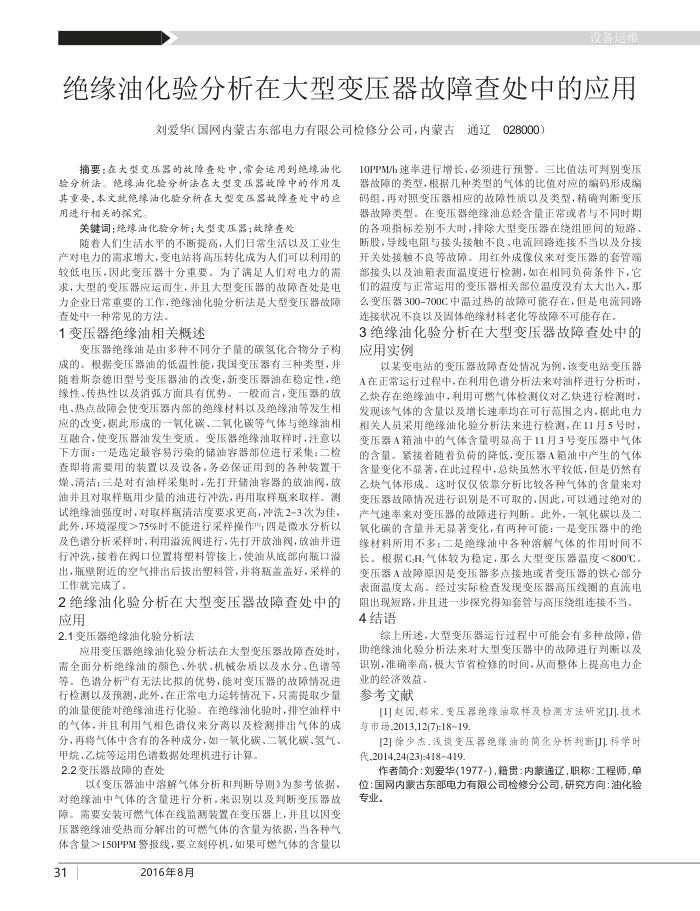

绝缘油化验分析在大型变压器故障查处中的应用
刘爱华(国网内蒙古东部电力有限公司检修分公司，内蒙古通辽028000)
摘要：在大型变压器的故障查处中，常会运用到绝缘油化验分析法。绝缘油化验分析法在大型变压器故障中的作用及其重要，本文就绝缘油化验分析在大型变压器故障查处中的应用进行相关的深究
关键词：绝缘油化验分析；大型变压器；故障查处
随着人们生活水平的不断提高，人们日常生活以及工业生产对电力的需求增大，变电站将高压转化成为人们可以利用的较低电压，因此变压器十分重要，为了满足人们对电力的需求，大型的变压器应运而生，并且大型变压器的故障查处是电力企业日常重要的工作，绝缘油化验分析法是大型变压器故障查处中一种常见的方法。
1变压器绝缘油相关概述
变压器绝缘油是由多种不同分子量的碳氢化合物分子构成的。根据变压器油的低温性能，我国变压器有三种类型，并随着斯奈德旧型号变压器油的改变，新变压器油在稳定性，绝缘性、传热性以及消弧方面具有优势。一般而言，变压器的放电、热点故障会使变压器内部的绝缘材料以及绝缘油等发生相应的改变，据此形成的一氧化碳、二氧化碳等气体与绝缘油相互融合，使变压器油发生变质，变压器绝缘油取样时，注意以下方面：一是选定最容易污染的储油容器部位进行采集：二检查即将需要用的装置以及设备，务必保证用到的各种装置干燥、清洁：三是对有油样采集时，先打开储油容器的放油阀，放油并且对取样瓶用少量的油进行冲洗，再用取样瓶取样。测试绝缘油强度时，对取样瓶清洁度要求更高，冲洗2-3次为佳，此外，环境湿度>75%时不能进行采样操作：四是微水分析以及色谱分析采样时，利用溢流阀进行，先打开放油阅，放油并进行冲洗，接者在阀口位置将塑科管接上，使油从底部向瓶口澄出，瓶壁附近的空气排出后拔出塑料管，并将瓶盖盖好，采样的工作就完成了，
2绝缘油化验分析在大型变压器故障查处中的应用
2.1变压器绝缘油化验分析法
应用变压器绝缘油化验分析法在大型变压器故障查处时，需全面分析绝缘油的颜色、外状、机械杂质以及水分、色谱等等。色谱分析有无法比拟的优势，能对变压器的故障情况进行检测以及预测，此外，在正常电力运转情况下，只需提取少量的油量便能对绝缘油进行化验。在绝缘油化验时，排空油样中的气体，并且利用气相色谱仪来分离以及检测排出气体的成分，再将气体中含有的各种成分，如一氧化碳、二氧化碳、氢气
甲烷、乙烷等运用色谱数据处理机进行计算。 2.2变压器故障的查处
以《变压器油中溶解气体分析和判断导则》为参考依据，
对绝缘油中气体的含量进行分析，来识别以及判断变压器故障。需要安装可然气体在线监测装置在变压器上，并且以因变压器绝缘油受热而分解出的可燃气体的含量为依据，当各种气体含量>150PPM警报线，要立刻停机，如果可燃气体的含量以
31
2016年8月
10PPM/h速率进行增长，必须进行预警。三比值法可判别变压器故障的类型，根据几种类型的气体的比值对应的编码形成编码组，再对照变压器相应的故障性质以及类型，精确判断变压器故障类型，在变压器绝缘油总烃含量正常或者与不同时期的各项指标差别不大时，排除大型变压器在绕组匝间的短路、断股，导线电阻与接头接触不良、电流回路连接不当以及分接开关处接般不良等故障。用红外成像仪来对变压器的套管部接头以及油箱表面温度进行检测，如在相同负荷条件下，它们的温度与正常运用的变压器相关部位温度没有太大出入，那么变压器300-700C中温过热的故障可能存在，但是电流同路连接状况不良以及固体绝缘材料老化等敌障不可能存在，
3绝缘油化验分析在大型变压器故障查处中的应用实例
以某变电站的变压器故障查处情况为例，该变电站变压器 A在正常运行过程中，在利用色谱分析法来对油样进行分析时，乙炔存在绝缘油中，利用可燃气体检测仪对乙炔进行检测时，发现该气体的含量以及增长速率均在可行范围之内，据此电力相关人员采用绝缘油化验分析法来进行检测，在11月5号时，变压器A箱油中的气体含量明显高于11月3号变压器中气体的含量。紧接着随着负荷的降低，变压器A箱油中产生的气体含量变化不显著，在此过程中，总炔虽然水平较低，但是仍然有乙炔气体形成。这时仅仅依靠分析比较各种气体的含量来对变压器故障情况进行识别是不可取的，因此，可以通过绝对的产气速率来对变压器的故障进行判断。此外，一氧化碳以及二氧化碳的含量并无显著变化，有两种可能：一是变压器中的绝缘材料所用不多：二是绝缘油中各种溶解气体的作用时间不长。根据CH:气体较为稳定，那么大型变压器温度<800℃，变压器A故障原因是变压器多点接地或者变压器的铁心部分表面温度太高。经过实际检查发现变压器高压线圈的直流电阻出现短路，并且进一步探究得知套管与高压绕组连接不当。 4结语
综上所述，大型变压器运行过程中可能会有多种故障，借助绝缘油化验分析法来对大型变压器中的故障进行判断以及识别，准确率高，极大节省检修的时间，从而整体上提高电力企
业的经济效益。参考文献
[1]越园,郝宋.变压器绝缘油取样及检测方法研究[J].技术与市场,2013,12(7):1819
[2]徐少杰.浅谈变压器绝缘油的简化分析判断[J]科学时代,2014,24(23):418419.
作者简介：刘爱华(1977-），籍贯：内蒙通辽，职称：工程师，单位：国网内蒙古东部电力有限公司检修分公司，研究方向：油化验专业
