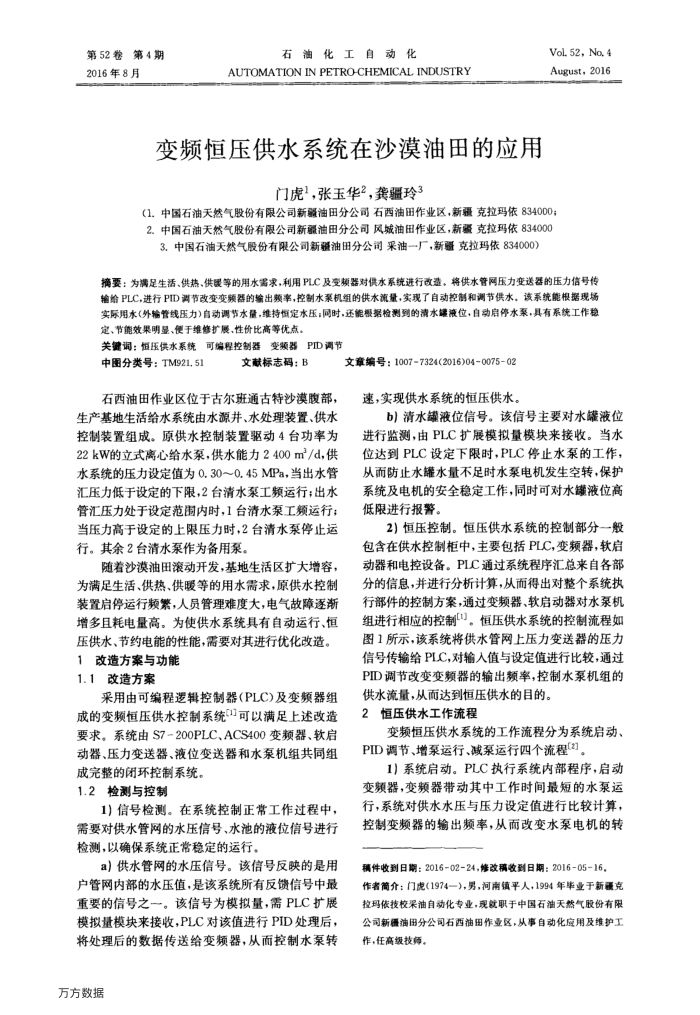

变频恒压供水系统在沙漠油田的应用
门虎1，张玉华2，龚疆玲3
Vol. 52,No, 4 August，2016
（1.中国石油天然气股份有限公司新疆油田分公司石西油田作业区，新疆克拉玛依834000； 2.中国石油天然气股份有限公司新驱油田分公司风城油田作业区，新器克拉玛依834000 3.中国石油天然气股份有限公司新疆油田分公司采油一厂，新疆克拉玛依834000）
摘要：为满足生活、供热、供暖等的用水需求，利用PLC及变额器对供水系统进行改造，将供水管网压力变送器的压力信号传输给PLC，进行PID调节改变变频器的输出频率，控制水票机组的供水流量，实现了自动控制和调节供水，该系统能根据现场实际用水（外轴管线压力）自动调节水量，维持恒定水压；同时，还能极据检测到的清水罐液位，自动启停水泵，具有系统工作稳定、节能效果明显、便于维修扩展，性价比高等优点
关键调：恒压供水系统可编程控制器变题器PID调节
中图分类号：TM921,51
文献标志码：B
石西油田作业区位于古尔班通古特沙漠腹部，生产基地生活给水系统由水源井、水处理装置、供水控制装置组成。原供水控制装置驱动4台功率为 22kW的立式离心给水泵，供水能力2400m/d，供水系统的压力设定值为0.30～0.45MPa，当出水管汇压力低于设定的下限，2台清水泵工频运行：出水管汇压力处于设定范围内时，1台清水泵工频运行；当压力高于设定的上限压力时，2台清水泵停止运行。其余2台清水泵作为备用泵。
随着沙漠油田滚动开发，基地生活区扩大增容，为满足生活、供热、供暖等的用水需求，原供水控制装置启停运行频紧，人员管理难度大，电气故障逐湖增多且耗电量高。为使供水系统具有自动运行、恒压供水、节约电能的性能，需要对其进行优化改造。
1改造方案与功能 1.1改造方案
采用由可编程逻辑控制器(PLC)及变频器组成的变频恒压供水控制系统可以满足上述改造要求。系统由S7-200PLC、ACS400变频器、软启动器、压力变送器、液位变送器和水泵机组共同组
成完整的闭环控制系统。 1.2检测与控制
1）信号检测。在系统控制正常工作过程中，需要对供水管网的水压信号、水池的液位信号进行检测，以确保系统正常稳定的运行。
a）供水管网的水压信号。该信号反映的是用户管网内部的水压值，是该系统所有反馈信号中最重要的信号之一。该信号为模拟量，需PLC扩展模拟量模块来接收，PLC对该值进行PID处理后，将处理后的数据传送给变频器，从面控制水泵转
万方数据
文章编号：10077324(2016)04~007502 速，实现供水系统的恒压供水。
b）清水罐液位信号。该信号主要对水罐液位进行监测，由PLC扩展模拟量模块来接收。当水位达到PLC设定下限时，PLC停止水泵的工作，从而防止水罐水量不足时水泵电机发生空转，保护系统及电机的安全稳定工作，同时可对水罐液位高低限进行报警。
2）恒压控制。恒压供水系统的控制部分一般包含在供水控制柜中，主要包括PLC,变频器，软启动器和电控设备。PLC通过系统程序汇总来自各部分的信息，并进行分析计算，从而得出对整个系统执行部件的控制方案，通过变频器、软启动器对水泵机组进行相应的控制"。恒压供水系统的控制流程如图1所示，该系统将供水管网上压力变送器的压力信号传输给PLC，对输入值与设定值进行比较，通过 PID调节改变变额器的输出频率,控制水泵机组的
供水流量，从而达到恒压供水的目的。 2恒压供水工作流程
变频恒压供水系统的工作流程分为系统启动、 PID调节、增泵运行、减泵运行四个流程[2]。
1)系统启动。PLC执行系统内部程序，启动变频器，变频器带动其中工作时间最短的水泵运行，系统对供水水压与压力设定值进行比较计算，控制变频器的输出频率，从而改变水泵电机的转
