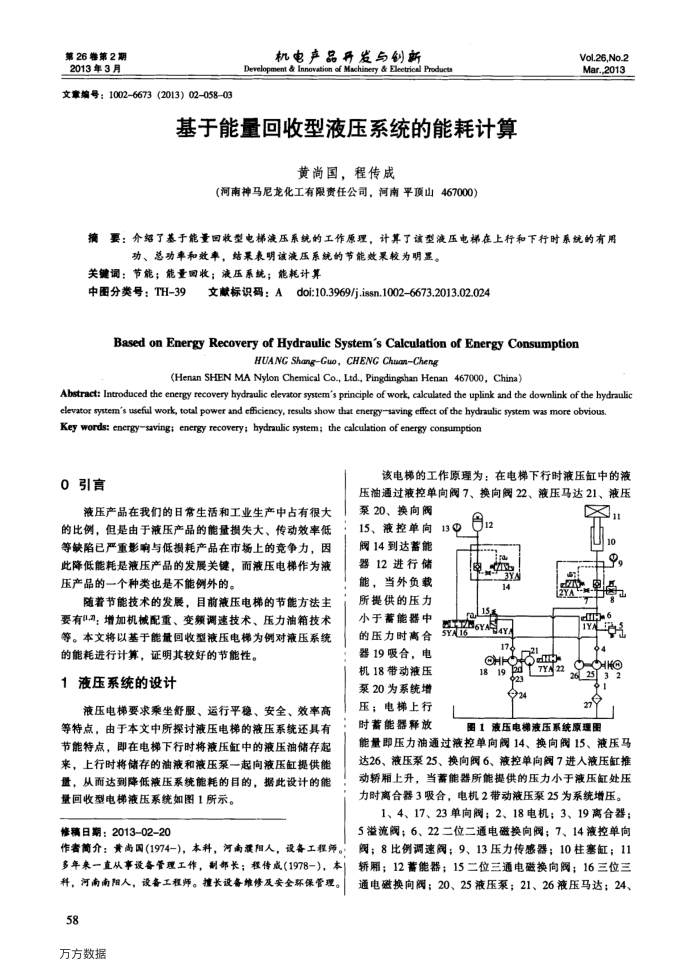

第26卷第2期 2013年3月
文章编号：10026673（2013）02058-03
Develope
机电产品开发与创新
nt & Innovation of Mschinery & Eleetrical Products
基于能量回收型液压系统的能耗计算
黄尚国，程传成
(河南神马尼龙化工有限责任公司，河南平顶山467000)
Vol.26,No.2 Mar.2013
摘要：介绍了基于能量回收型电梯液压系统的工作原理，计算了该型液压电梯在上行和下行时系统的有用
功、总功率和效率，结采表明该液压系统的节能效采较为明盟。
关键调：节能：能量收；液压系统：能耗计算
中图分类号：TH-39
文献标识码：Adoi:10.3969/j.issn.1002-6673.2013.02.024
Based onEnergyRecoveryofHydraulic System'sCalculation of EnergyConsumption
HUANG ShangGuo, CHENG ChuanCheng
(Henan SHEN MA Nylon Chemical Co., Ltd., Pingdingshan Henan 467000, China)
Abstract: Introduced the energy recovery hydraulic elevator system's principle of work, calculated the uplink and the downlink of the hydraulic
clevator system's usefiul work, total power and eficiency, results show that energysaving effect of the hydraulic system was more obvious. Key words: energysaving; energy recovery; hydraulic system; the calculation of energy consumption
0引言
藏压产品在我们的日常生活和工业生产中占有很大的比例，但是由于液压产品的能量损失大、传动效率低等缺陷已严重影响与低损耗产品在市场上的竞争力，因此降低能耗是液压产品的发展关键，而液压电梯作为液压产品的一个种类也是不能例外的。
随着节能技术的发展，目前液压电梯的节能方法主要有！；增加机械配重、变频调速技术、压力油箱技术等。本文将以基于能量回收型液压电梯为例对液压系统
的能耗进行计算，证明其较好的节能性。 1液压系统的设计
液压电梯要求乘坐舒服、运行平稳、安全、效率高等特点，由于本文中所探讨液压电梯的液压系统还具有节能特点，即在电梯下行时将液压缸中的液压油储存起来，上行时将储存的油液和液压泵一起向液压缸提供能量，从而达到降低液压系统能耗的目的，据此设计的能
量回收型电梯液压系统如图1所示。修稿日期：2013-02-20
作者简介：黄尚国(1974-)，本科，河南濮阳人，设备工程师。多年来一直从事设备管理工作，制部长；程传成（1978-），本科，河南南阳人，设备工程师。撞长设备维修及安全环保管理。
58
万方数据
该电梯的工作原理为：在电梯下行时液压缸中的流压油通过液控单向阀7、换向阀22、液压马达21、液压
泵20、换向阀 15、液控单向
130
阀14到达蓄能器12进行储能，当外负载所提供的压力
小于蓄能器中的压力时离合器19吸合，电机18带动液压泵20为系统增压：电梯上行时著能器释放
a 啤
14
ra,L154
ey4yA SYA1
2
@HOO 1819
T7YA22
923 24
11
10 电品 eb6 YA 94 O 26232 2
图1液压电梯液压系统原理图
能量即压力油通过液控单向阀14、换向阀15、液压马达26、液压泵25、换向阀6、液控单向阅7进人液压缸推动轿厢上升，当蓄能器所能提供的压力小于减压缸处压力时离合器3吸合，电机2带动液压泵25为系统增压。
1、4、17、23单向阀；2、18电机；3、19离合器； 5流阀：6、22二位二通电磁换向阀：7、14渡控单向阅；8比例调速阅；9、13压力传感器；10柱塞缸；11 轿厢；12蓄能器；15二位三通电磁换向阀；16三位三通电磁换向阀：20、25液压泵；21、26液压马达；24、
