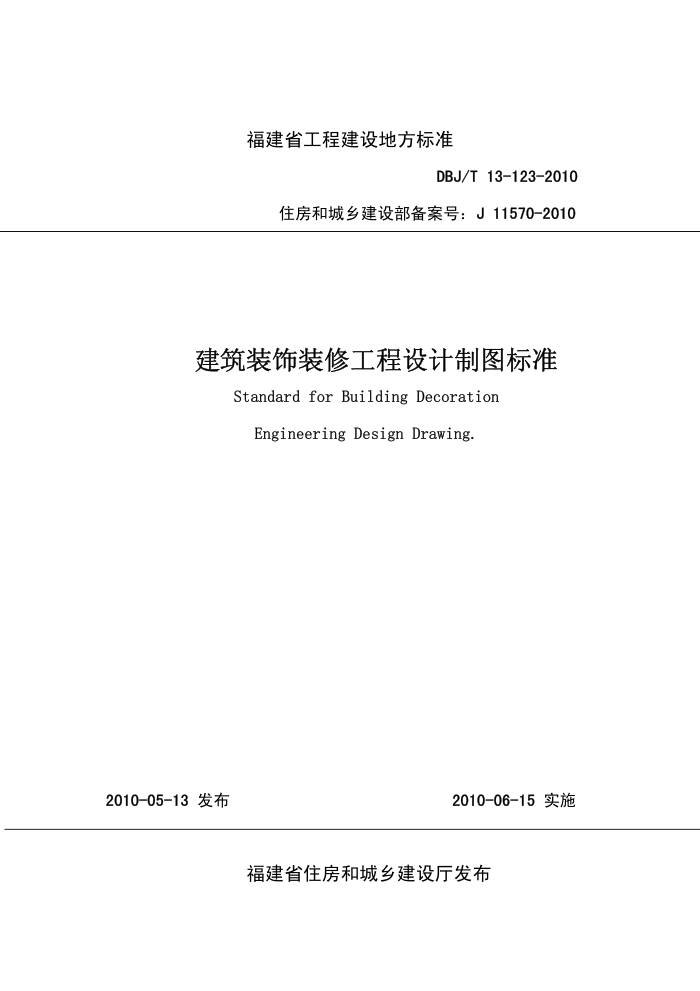

DBJ/T 13-123-2010
住房和城乡建设部备案号∶J11570-2010
建筑装饰装修工程设计制图标准
Standard for Building Decoration Engineering Design Drawing.
2010-06-15 实施
2010-05-13发布
前 言
本标准是根据福建省建设厅关于印发《福建省建设厅2008年科学技术项目计划》的通知（闽建科【2008】38号）中"工程建设地方标准编制计划项目"的要求，由厦门市建设与管理局组织厦门市建筑装饰协会等单位共同编制而成。本标准在编制过程中，编制组进行了广泛的调查研究，收集了大量资料，针对近年来我省建筑装饰装修工程设计制图存在的问题，
总结装饰装修企业和设计机构的实践经验，并参考借鉴国内相关技术标准，经广泛征求意见、反复讨论、修改和完善，最后经专家审查定稿。
本标准共5章，主要技术内容包括∶1.总则;2.术语;3.一般规定;4.符号;5.图例。
本标准由福建省住房和城乡建设厅负责管理，由厦门市建筑装饰协会负责具体技术内容的解释。
目 次
1 总则………………………………………………………………………………………… 1
2 术语 …………………………………………………………………………………………2
3 基本规定…………………………………………………………………………………… 3
3.1 图纸幅面规格……………………………………………………………………………3
3.2 标题栏与会签栏…………………………………………………………………………… 4
3.3 图纸编排顺序 ……………………………………………………………………………6
3.4 比例……………………………………………………………………………………… 6
3.5 图线 ……………………………………………………………………………………… 6
3.6 字体 ……………………………………………………………………………………… 8
3.7 尺寸标注…………………………………………………………………………………8
4 符号…………………………………………………………………………………………11
4.1 剖切符号 ………………………………………………………………………………… 11
4.2 内视符号、详图符号与索引符号 ………………………………………………………… 11
4.3 立面图专用符号………………………………………………………………………… 13
4.4 洞口符号 ………………………………………………………………………………… 14
4.5 其他符号………………………………………………………………………………… 15
5 图例 ………………………………………………………………………………………… 16
5.1 常用建筑材料设备图例 ………………………………………………………………… 16
5.2 常用建筑装饰装修材料图例 ……………………………………………………………… 16
5.3 常用建筑装饰装修工程设备端口及灯具图例 …………………………………………… 19
本标准用词说明 ……………………………………………………………………………… 27
引用标准名录 ………………………………………………………………………………… 28
附∶条文说明 ………………………………………………………………………………… 29
