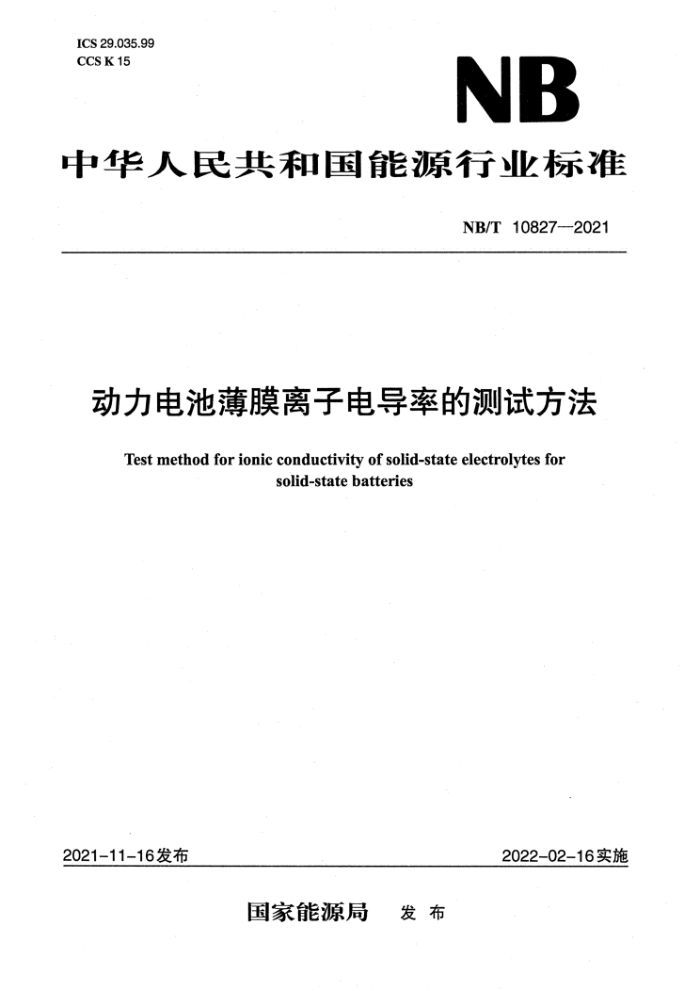

ICS 29.035.99
CCS K 15
NB
中华人民共和国能源行业标准
NB/T 10827—2021
动力电池薄膜离子电导率的测试方法
Test method for ionic conductivity of solid-state electrolytes for
solid-state batteries
2021-11-16发布
2022-02-16实施
国家能源局 发布
NB/T 10827-2021
目次
前言………………………………………………………………………………………………………………Ⅱ
1 范围………………………………………………………………………………………………………………1
2规范性引用文件……………………………………………………………………………………1
3 术语和定义………………………………………………………………………………………………………1
4 符号………………………………………………………………………………………………………………1
5 试验仪器与器材 ……………………………………………………………………………………………2
6 试验准备…………………………………………………………………………………………………………2
7 试验步骤 …………………………………………………………………………………………………………2
8 试验结果处理 ……………………………………………………………………………………………………3
9 试验数据的分散性 ……………………………………………………………………………………………3
10 试验报告……………………………………………………………………………………………………3
NB/T 10827—2021
动力电池薄膜离子电导率的测试方法
1 范围
本文件规定了采用交流阻抗法测试动力电池薄膜离子电导率的测试方法的术语和定义、符号、试验仪器与材料、试验准备、试验步骤、试验结果处理、试验数据的分散性和试验报告。
本文件适用于测定动力电池薄膜离子电导率，其他类型固体电解质也可参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1216外径千分尺
GB/T21389游标、带表和数显卡尺GB/T26497 电子天平
3术语和定义
下列术语和定义适用于本文件。
3.1
电化学阻抗谱electrochemical impedance spectroscopy,EIS
一种利用小幅度交流电压或电流对电极扰动，进行电化学测试的方法。从获得的交流阻抗数据，可以根据电极的模拟等效电路，计算相应的电极反应参数。若将不同频率交流阻抗的虚数部分对其实数部分作图，可得虚、实阻抗(分别对应于电极的电容和电阻)随频率变化的曲线。
3.2
奈奎斯特图Nyquist plot
一种线性控制系统的频率特性图。对于一个连续时间的线性非时变系统，将其频率响应的增益及相位以极坐标的方式绘出。
3.3
离子电导率ionie conductivity
动力电池薄膜离子电导率等于固体电解质材料厚度除以其面积与界面电阻之积的值。在SI单位制其单位是S/m,实际上常用的单位是S/cm。
4符号
表1中的符号适用于本文件。
符号
σ
L
表1符号
单位
S·m-!
m
说明
离子电导率
试样有效厚度
