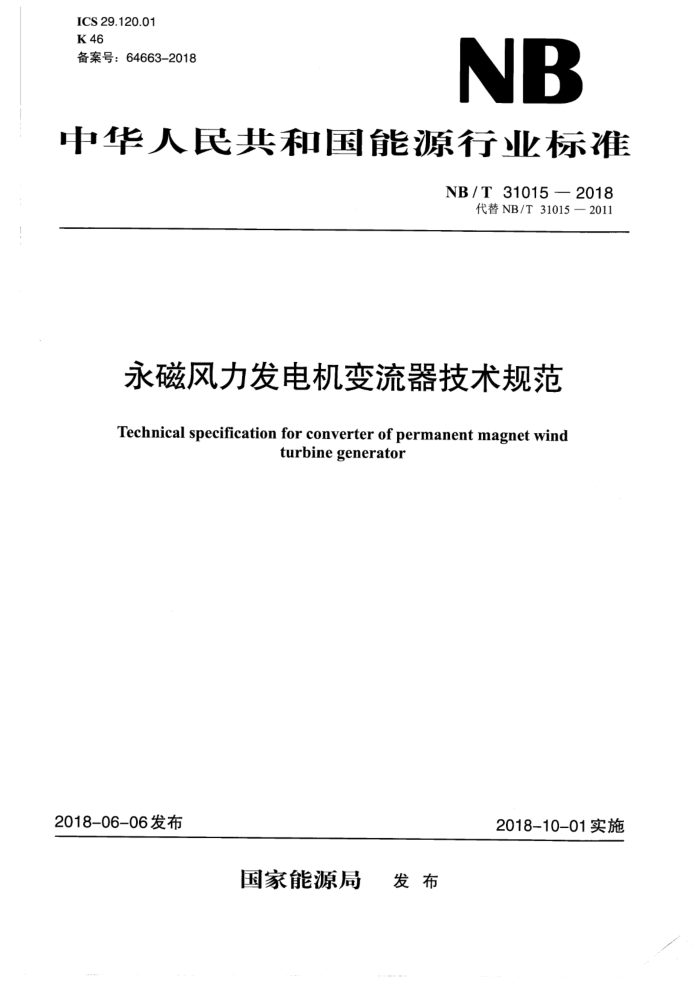

ICS 29.120.01
K 46
NB
备案号：64663-2018
中华人民共和国能源行业标准
NB/T 31015 —2018
代替NB/T 31015— 2011
永磁风力发电机变流器技术规范
Technical specification for converter of permanent magnet windturbine generator
2018-06-06发布
2018-10-01实施
国家能源局 发布
NB/T 31015—2018
目次
前言……………………………………………………………………………………………………………Ⅱ
1 范围……………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………1
3 术语和定义……………………………………………………………………………………………1
4技术要求……………………………………………………………………………………………………5
5试验方法…………………………………………………………………………………………………10
6 检验规则 …………………………………………………………………………………………………17
7 标志、包装、贮存和运输………………………………………………………………………………19
NB/T 31015—2018
永磁风力发电机变流器技术规范
1 范围
本标准规定了永磁风力发电机变流器(以下简称“变流器”)的技术要求、试验方法、检验规则及其产品的相关信息等。
本标准适用于连接永磁风力发电机定子绕组的交一直一交电压源型变流器。鼠笼型高速风力发电机、电励磁风力发电机，中/高速永磁风力发电机用变流器可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 191包装储运图示标志
GB/T 2423.1—2008电工电子产品环境试验第2部分：试验方法 试验A:低温
GB/T 2423.2—2008电工电子产品环境试验第2部分：试验方法 试验B:高温
GB/T2423.3环境试验 第2部分：试验方法 试验Cab:恒定湿热试验
GB/T2423.4电工电子产品基本环境试验规程 第2部分：试验方法 试验Db:交变湿热(12h12h循环)
GB/T 2900.33电工术语 电力电子技术
GB/T 2900.53电工术语 风力发电机组GB/T3797—2016电气控制设备
GB/T3859.1—2013半导体变流器通用要求和电网换相变流器 第1-1部分：基本要求规范GB/T4208外壳防护等级(IP代码)
GB/T 12668.2—2002调速电气传动系统 第2部分：一般要求低压交流变频电气传动系统额定值的规定
GB 12668.3—2012调速电气传动系统 第3部分：电磁兼容性标准及其特定的试验方法GB/T 13384机电产品包装通用技术条件
GB/T 13422—2013半导体电力变流器 电气试验方法
GB 14048.1低压开关设备和控制设备第1部分：总则GB/T 15543—2008电能质量三相电压不平衡GB/T 18451.1风力发电机组 设计要求GB/T 19963-2011风电场接入电力系统技术规定
GB/T 20320—2013风力发电机组 电能质量测量和评估方法
JB/T 5777.2—2002电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件NB/T31051风电机组低电压穿越能力测试规程NB/T 31054风电机组电网适应性测试规程NB/T 31111 风力发电机组高电压穿越测试规程3术语和定义
GB/T 3859.1—2013、GB/T 2900.33和GB/T 2900.53界定的以及下列术语和定义适用于本文件。
NB/T 31015—2018
3.1
永磁风力发电机变流器permanent magnet wind turbine converter与永磁风力发电机配套，连接于定子绕组与电网之间的交一直一交电压源型静止变流器。
注：具有将定子绕组能量送入电网等功能。主要由发电机侧变流器、直流环节、电网侧变流器及其控制系统组成。有的类型变流器可以使能量双向流动，而有的仅能使能量向电网侧流动。
3.2
机侧变流器generator-side converter
与永磁发电机定子绕组相连接，用于将风力发电机发出的电压、电流幅值和频率变化的交流电变换成直流电的静止型变流器。
注：也称作定子侧变流器或发电机侧变流器。可以是全控桥型式，也可以是不可控桥型式升压型式等。包括可能存在的滤波器。
3.3
直流环节DC link机侧变流器和网侧变流器之间相互连接的直流电路。
3.4
网侧变流器 line-side converter
与电网相连接，实现直流环节与电网之闻的有功功率和无功功率交换控制的全控桥静止型变流器。注：也称作电网侧变流器。包括可能存在的滤波器。
3.5
风力发电机组wind turbine generator system; WTGS将风能转换为电能的系统(不包含并网变压器),以下简称“机组”。
3.6
机组输出端output of WTGS机组与并网变压器之间的连接端口。
3.7
机组额定运行条件rated operation condition of WTGS在电网额定电压、额定频率条件下，机组在额定转速和额定功率运行时所处的工作状态。
3.8
变流器额定运行条件rated operation condition of converter机组额定运行条件下，变流器所处的工作状态，以下简称“额定运行条件”。
3.9
网侧额定电流line-side rated current
额定运行条件下，网侧变流器交流端最大基波电流方均根值。
3.10
网侧额定电压line-side rated voltage网侧变流器交流端线电压方均根值。
3.11
网侧额定频率line-side rated frequency网侧变流器交流端基波电压的频率，即电网频率。
3.12
网侧额定容量line-side rated capacity在网侧额定频率、网侧额定电压和网侧额定电流时，网侧变流器的视在功率。
