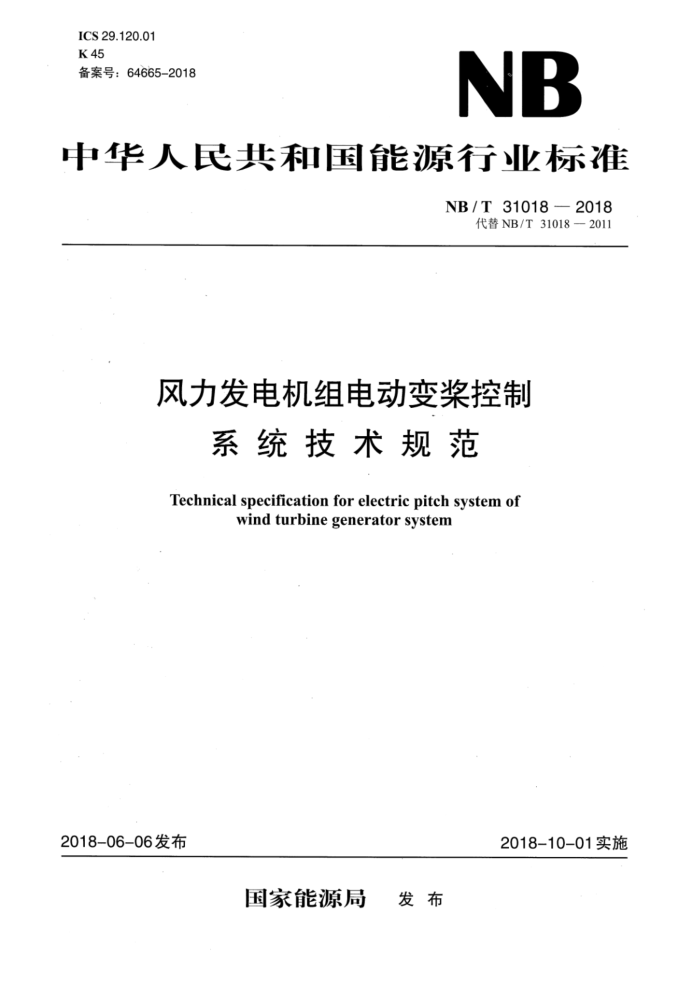

中华人民共和国能源行业标准
NB/T 31018—2018
代替NB/T 31018— 2011
风力发电机组电动变桨控制系统技术规范
Technical specification for electric pitch system ofwind turbine generator system
2018-06-06发布
2018-10-01实施
国家能源局 发布
NB/T31018—2018
目次
前言………………………………………………………………………………………………………Ⅱ
1 范围…………………………………………………………………………………………………………………1
2规范性引用文件 ………1
3 术语和定义 …………………………………………………………………………………………………2
4 技术要求…………………………………………………………………………………………………………4
5 试验方法 …………………………………………………………………………………………………12
6 试验规则 …………………………………………………………………………………………………………17
7 标志和使用说明书 ………………………………………………………………………………………………18
8 包装、运输、储存…………………19
附录 A(资料性附录)电容充放电时间计算…………………………………………………………21
NB/T31018—2018
风力发电机组电动变桨控制系统技术规范
1 范围
本标准规定了变速恒频风力发电机组电动变桨控制系统的技术要求、试验方法、检验规则、标志、使用说明书、包装、运输、储存等。
本标准适用于并网型陆上水平轴风力发电机组的电动变桨控制系统，作为设计、制造、检测和认证的依据。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB 755-2008旋转电机 定额和性能
GB/T2422环境试验 试验方法编写导则 术语和定义
GB/T 2423.1—2008电工电子产品环境试验 第2部分：试验方法 试验A:低温
GB/T 2423.2—2008电工电子产品环境试验 第2部分：试验方法 试验B:高温
GB/T2423.3—2016环境试验 第2部分：试验方法 试验Cab:恒定湿热试验
GB/T2423.4—2008电工电子产品环境试验 第2部分：试验方法 试验Db:交变湿热(12h12h循环)
GB/T 2900.1 电工术语 基本术语
GB/T 2900.53电工术语 风力发电机组
GB/T 2900.57电工术语 发电、输电及配电运行GB/T 3797—2016电气控制设备
GB/T 3859.1-2013 半导体变流器 通用要求和电网换相变流器 第1-1部分：基本要求规范GB/T4208外壳防护等级(IP代码)GB/T 4365 电工术语 电磁兼容
GB 5226.1—2008机械电气安全 机械电气设备 第1部分：通用技术条件
GB/T 7251.1—2013低压成套开关设备和控制设备 第1部分：总则GB/T9969工业产品使用说明书 总则
GB/T 11287-2000电气继电器 第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试
验 第1篇：振动试验(正弦)
GB/T 14537—1993量度继电器和保护装置的冲击与碰撞试验GB/T 15543—2008 电能质量 三相电压不平衡GB/T 15969.1可编程序控制器 第1部分：通用信息GB/T 15969.2可编程序控制器 第2部分：设备要求和测试
GB/T 17626.2—2018电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3—2016电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4—2018电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T 17626.5—2008电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验GB/T 17626.6—2017电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验GB/T 18451.1—2012风力发电机组 设计要求GB/T 19608.1特殊环境条件分级 第1部分：干热GB/T 19608.2特殊环境条件分级 第2部分：干热沙漠GB/T 19608.3特殊环境条件分级 第3部分：高原GB/T 19963风电场接入电力系统技术规定
GB/T 20641低压成套开关设备和控制设备 空壳体的一般要求
GB/T21714.4—2015雷电防护 第4部分：建筑物内电气和电子系统
GB/T20540测量和控制数字数据通信 工业控制系统用现场总线 类型3:PROFIBUS规范 第6部分：应用层协议规范
ISO 11898道路车辆一控制器局域网络(CAN)(Road vehicles-Controller area network)
EN 175301-801 电子元器件质量评估的协调系统 详细规范 圆形可移动卷曲触点的高密度矩形连接器(Detail Specification:High density rectangular connectors, round removable erimp contacts)
3术语和定义
GB/T 2422、GB/T 2900.1、GB/T2900.53、GB/T2900.57、GB/T4365界定的以及下列术语和定义适用于本文件。
3.1
断电supply disconnection由于开关断开而造成有影响的长时间供电中断。
3.2
失效failure
执行某项规定功能的终结。
注1:“失效”概念作为定义，不适用仅由软件组成的功能项目。
注2:失效后，该功能项有故障。
注3:“失效”是一个事件，区别于作为一种状态的“故障”。
3.3
安全链 safe-chain一种由风力发电机组若干关键保护节点串联组成的独立于控制系统的硬件保护回路。
3.4
故障fault
不能执行某规定功能的一种特征状态。它不包括在预防性维护和其他有计划的行动期间，以及因缺乏外部资源条件下不能执行规定功能的状态。
故障经常作为功能项本身失效的结果，但也许在失效前就已经存在。
3.5
正常关机normal shutdown关机全过程都是在控制系统控制下进行的关机。
