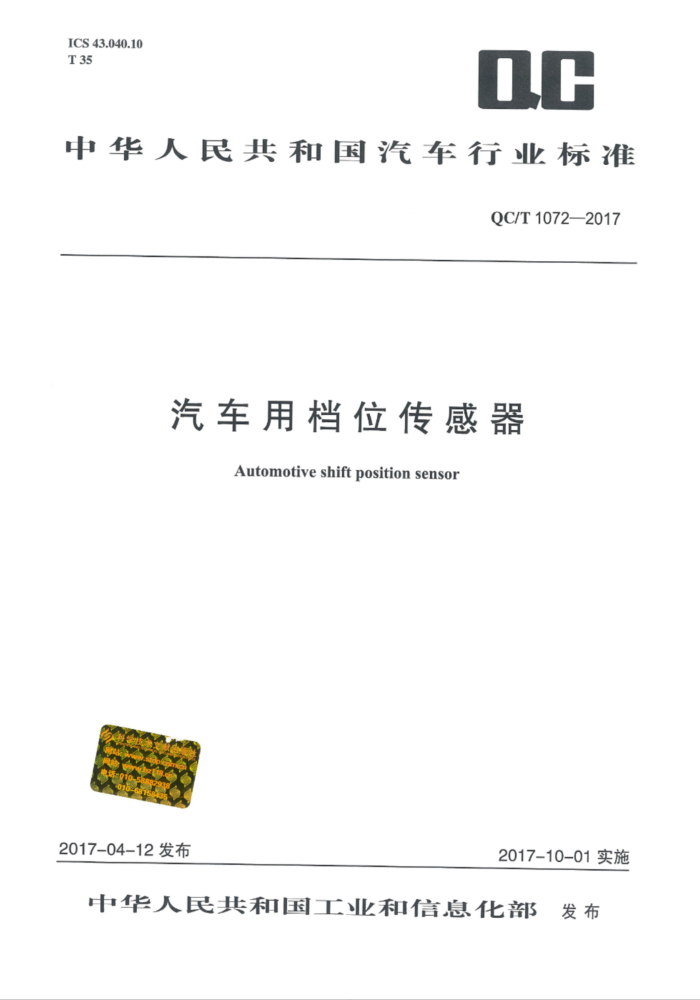

ICS 43.040.10
T35
中华人民共和国汽车行业标准
QC/T 1072-2017
汽车用档位传感器
Automotive shift position sensor
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部发布
QC/T 1072—2017
汽车用档位传感器
1 范围
本标准规定了汽车用旋转式档位传感器的要求、试验方法、检验规则等。
本标准适用于M、N类汽车自动变速器调节速比用旋转式档位传感器(以下简称“传感器”)。其他型式档位传感器可参照执行。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T 21437.2道路车辆 由传导和耦合引起的电骚扰 第2部分：沿电源线的电瞬态传导GB/T 28046.2—2011道路车辆 电气及电子设备的环境条件和试验 第2部分 电气负荷GB/T 28046.3—2011道路车辆 电气及电子设备的环境条件和试验 第3部分 机械负荷GB/T 28046.4—2011道路车辆 电气及电子设备的环境条件和试验 第4部分 气候负荷GB/T 30038—2013道路车辆 电气电子设备防护等级(IP代码)QC/T 413—2002汽车电气设备基本技术条件GB/T 33014.1～33014.5道路车辆 电气/电子部件对窄带辐射电磁能的抗扰性试验方法
3 术语和定义
下列术语和定义适用于本标准。
3.1
档位传感器shift position sensor
能测量自动变速器档位并转换成电信号的传感器。按照应用场合分为预设档位和速比档位传感器。按实现方式分为旋转式和直线式传感器。
4要求
4.1 一般要求
传感器应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。传感器外观应光滑，保护层应均匀，无明显的气泡、斑点、划痕及脱落等缺陷。
4.2基本性能参数
4.2.1 输出信号。
4.2.1.1 电压输出。
传感器输出电压特性由供需双方协商确定。传感器输出电压线性度如图1所示，应在士2%以内，计算方法如下；
