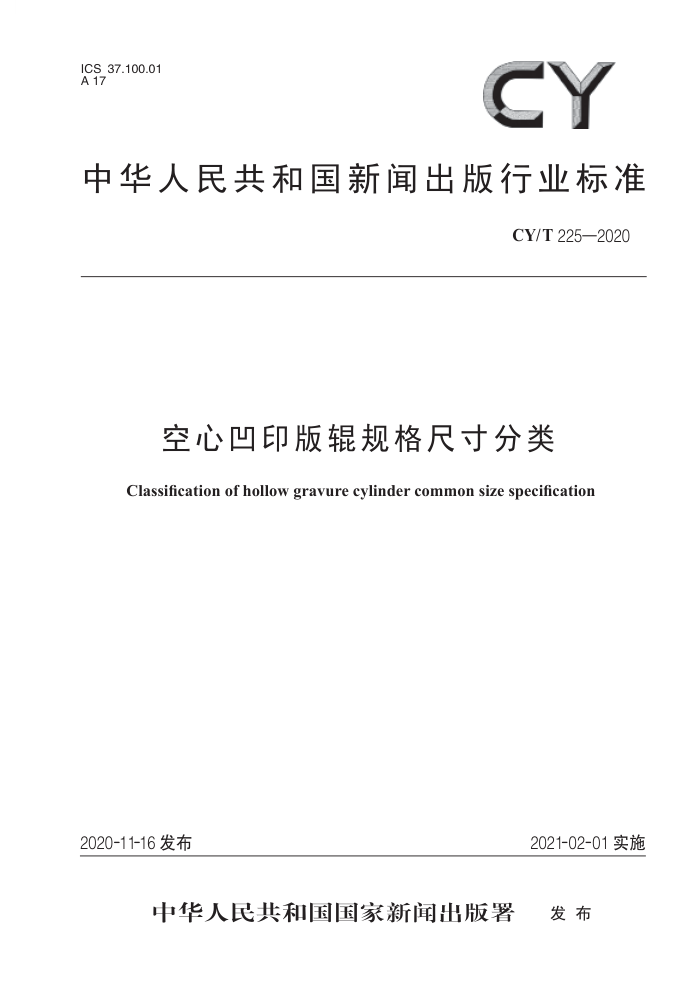

ICS 37.100.01
A17
CY
中华人民共和国新闻出版行业标准
CY/T 225-2020
空心凹印版辊规格尺寸分类
Classification of hollow gravure cylinder common size specification
2020-11-16发布
2021-02-01实施
中华人民共和国国家新闻出版署 发布
CY/T 225—2020
空心凹印版辊规格尺寸分类
1 范围
本标准规定了空心凹印版辊的版辊周长、版辊长度的常用规格尺寸。本标准适用于空心凹印版辊的规格尺寸分类，带轴版辊的版辊规格尺寸可参照使用。
2术语和定义
下列术语和定义适用于本文件。
2.1
版辊周长cylinder perimeter凹印机上首色版辊的圆周长度。注：凹印空心版辊结构示意图参见附录A。
2.2
版辊长度cylinder length
版辊两端面间的距离。
3分类原则和方法
3.1 按照面分类的方法，根据版辊的周长和版辊长度进行分类。
3.2按照数理统计的方法，对年度版辊周长和版辊长度的总体数据进行综合分析，按照压缩种类、精简品种的原则，对版辊进行分类。
4分类
4.1 版辊周长
按照版辊周长(单位为毫米)将版辊分为48种常用规格：340、350、360、380、390、400、
410、420、430、435、440、450、460、465、480、490、495、500、505、510、520、525、530、
540、550、555、560、570、575、580、585、590、600、605、610、620、625、630、640、645、
650、660、700、930、945、1230、1270、1580。
4.2版辊长度
按照版辊长度(单位为毫米)将版辊分为29种常用规格：320、420、500、550、560、600、
650、700、750、800、820、850、870、900、920、950、1000、1020、1070、1100、1150、1350、
1400、1650、1700、1750、1850、1900、2700。
