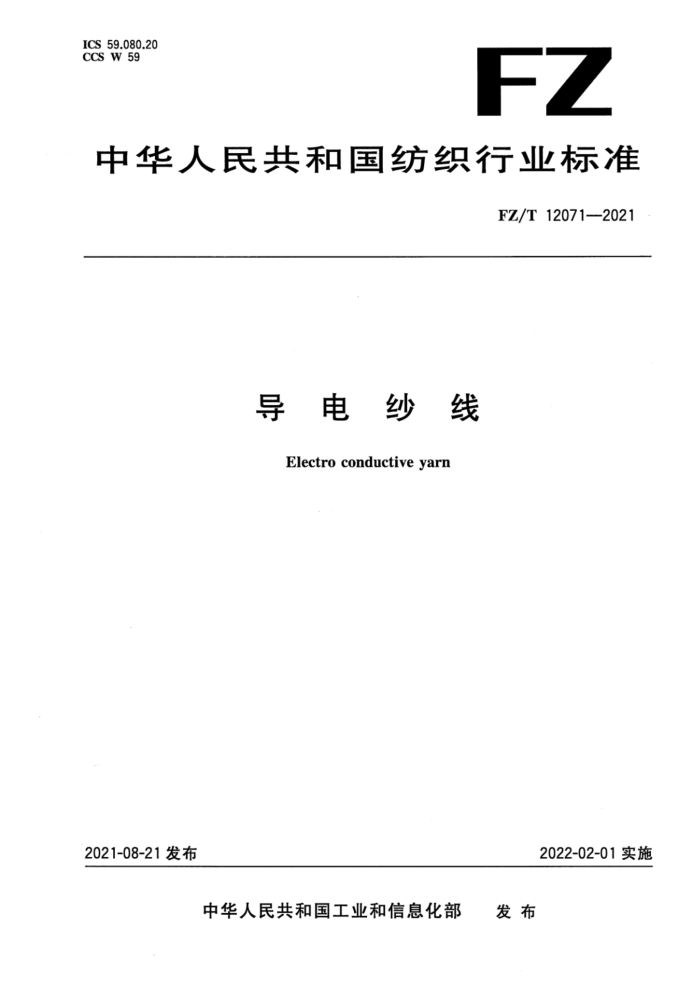

ICS 59.080.20
FZ
CCS W 59
中华人民共和国纺织行业标准
FZ/T 12071-2021
导 电 纱 线
Electro conductive yarn
2021-08-21发布
2022-02-01实施
中华人民共和国工业和信息化部 发布
FZ/T 12071—2021
导 电 纱 线
1 范围
本文件规定了导电纱线的术语和定义、产品分类和标记、要求、试验方法、检验规则和标志、包装。本文件适用于导电纤维与其他纤维经混纺或复合制成的导电纱线。
本文件不适用于导电纤维在纱线内部呈芯型结构的纱线。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2910(所有部分) 纺织品 定量化学分析
GB/T 3916 纺织品 卷装纱 单根纱线断裂强力和断裂伸长率的测定(CRE法)GB/T 4743—2009 纺织品 卷装纱 绞纱法线密度的测定GB/T 8170数值修约规则与极限数值的表示和判定GB/T 9994纺织材料公定回潮率
GB/T16988特种动物纤维与绵羊毛混合物含量的测定GB/T 29862纺织品 纤维含量的标识FZ/T 01057纺织纤维鉴别试验方法
FZ/T 01101 纺织品 纤维含量的测定 物理法
FZ/T 01126纺织品 定量化学分析 金属纤维与某些其他纤维的混合物FZ/T 10008棉及化纤纯纺、混纺纱线标志与包装
3术语和定义
下列术语和定义适用于本文件。
3.1
单位电阻electrical resistance per unit导电纱线的单位长度电阻值。注：一般以Ω/cm为单位。
3.2
导电纤维 electro conductive fibers
全部或部分使用金属或导电性有机物等导电材料或亚导体材料制成的纤维。[来源：GB/T 4146.2—2017,4.14]
3.3
导电纱线electro conductive yarn
含有一定比例的导电纤维且单位电阻不大于1.0×10"Ω/cm的纱线。注：导电纤维包括导电短纤维和导电长丝。
FZ/T 12071-2021
3.4
混纺导电纱线blended electro conductive yarn由一定比例的导电短纤维与其他短纤维混纺生产的导电纱线。
3.5
复合导电纱线composite electro conductive yarn
由导电长丝或导电纱线与其他纱线(含导电纱线)通过复合工艺生产的导电纱线。注：复合工艺是指两根及以上的长丝或纱线交并加捻等加工的工艺。
4产品分类和标记
4.1 导电纱线的导电性能分为A类和B类。
4.2导电纱线按生产工艺分为混纺导电纱线和复合导电纱线。HF为混纺导电纱线代号，FH为复合导电纱线代号。
4.3导电纱线的产品规格以线密度表示。
4.4导电纱线的代号应按照生产工艺代号、原料代号及其含量比例、线密度和导电性能类别的顺序标记，E为导电纤维代号。
示例1:棉与导电短纤维混纺导电纱，纤维含量为棉80%、导电短纤维20%,线密度18.5 tex,导电性能类别A类，表示为HF C/E 80/2018.5 tex A类。
示例2:涤棉纱与导电长丝复合导电纱，纤维含量为涤纶55.6%、棉29.9%、导电长丝14.5%,线密度15.2 tex
(T/C13.0 texE20D),导电性能类别B类，表示为FH T/C/E 55.6/22.9/14.515.2 tex(T/C13.0 texE20D)B类。
5要求
5.1 导电性能
导电纱线导电性能要求按表1。导电纱线应在产品代号中标明所符合的导电性能类别。
表1 导电性能要求
导电性能类别
A类
B类
单位电阻R₁/(Ω/cm)
R∠≤1.0×10°
1.0×10⁵<R₂≤1.0×10'
5.2技术要求
5.2.1导电纱线产品质量等级分为优等品、一等品、合格品。以技术要求中最低品等进行评等。
5.2.2 导电纱线技术要求按表2。
表2 技术要求
项目
线密度偏差率/%
线密度变异系数/%
混纺
导电
单纱(线)断裂强度/(cN/tex)
纱线
单纱(线)断裂强力变异系数/%
纤维含量偏差/%
≤
纱≥
线≥
≤
优等品
一等晶
合格品
±2.0
±2.5
±3.0
2.5
3.5
4.5
12.0
10.0
9.0
12.0
11.0
10.0
10.0
12.5
15.0
按GB/T 29862规定执行
