ICS 13.020.10
FZ
CCS W 04

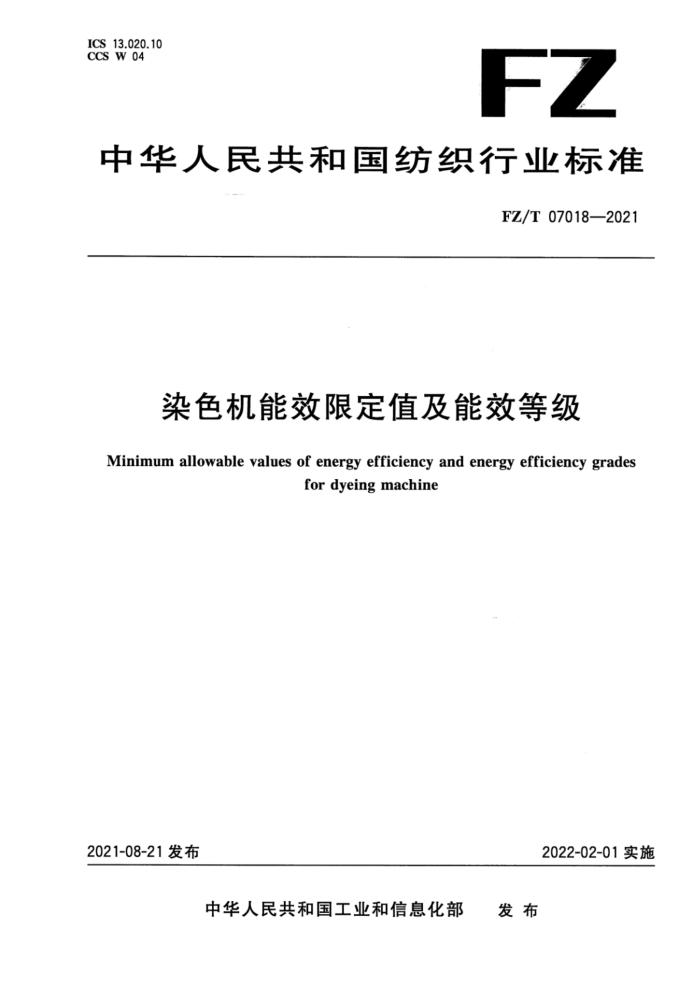

中华人民共和国纺织行业标准
FZ/T 07018—2021
染色机能效限定值及能效等级
Minimum allowable values of energy efficiency and energy efficiency gradesfor dyeing machine
2021-08-21发布
2022-02-01实施
中华人民共和国工业和信息化部 发布
FZ/T 07018-2021
目次
前言 ………………………………………………………………………………………………………I
1 范围…………………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3 术语与定义…………………………………………………………………………………………………1
4 分类和技术要求 ……………………………………………………………………………………………2
5 能效限定值和能效等级 ……………………………………………………………………………………2
6 检测与计算 …………………………………………………………………………………………………3
7 工作流程与报告 ……………………………………………………………………………………………7
附录A(资料性)染色机热效测量记录表 …………………………………………………………………8
附录B(资料性)饱和水蒸气的物理性质 …………………………………………………………………9
附录C(资料性)染色机电效测量记录表…………………………………………………………………10
FZ/T 07018—2021
染色机能效限定值及能效等级
1 范围
本文件规定了罐式染色机、管式染色机、筒子纱染色机、经轴染色机和卷染机的能效限定值和能效等级、检测与计算以及工作流程与报告。
本文件适用于染色机生产和使用企业以及第三方机构对染色机能效进行评价。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 17167用能单位能源计量器具配备和管理通则
GBT17780.1 纺织机械 安全要求 第1部分：通用要求GB/T 17780.7纺织机械 安全要求 第7部分：染整机械GB/T 29452纺织企业能源计量器具配备和管理要求FZ/T 95023高温高压筒子纱染色机FZ/T 95027高温高压喷射溢流染色机FZ/T 95029常温常压喷射溢流染色机FZ/T 99014纺织机械电气设备 通用技术条件T/GDES 22—2018染色机热效率检定方法TSG D0001 压力管道安全技术监察规程SDJ 279 电力建设施工及验收技术规范
3 术语与定义
下列术语和定义适用于本文件。
3.1
间歇式染色机dyeing machina
用于织物分批染色且染色过程各工序可在一个单元设备内完成的设备，包括O型染色机、L型染色机、筒子纱染色机、经轴染色机、卷染染色机等。
3.2
染色机能效energy efficiency for dyeing machine染色机在特定的检测工况下，设计生产单位产品所需耗的能耗，包括热耗和电耗。
3.3
染色机能效限定值mininum allowable values of energy efficiency for dyeing machine
在特定的检测工况时，染色机设计生产单位产品允许最大值能耗，包括热耗和电耗。热耗单位为千焦/吨，kJ/t;电耗单位为千瓦时/吨·分，kW·h/t·min。
