ZS27.140
CSP59
DL

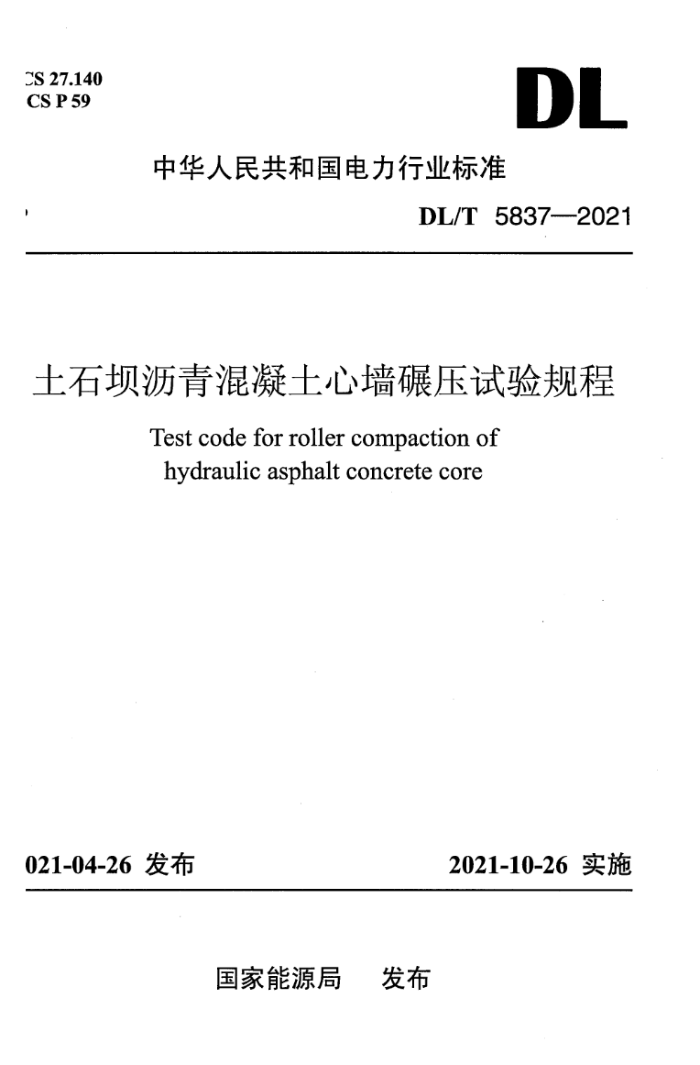

中华人民共和国电力行业标准
DL/T 5837—2021
土石坝沥青混凝土心墙碾压试验规程
Test code for roller compaction ofhydraulic asphalt concrete core
021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 5837—2021
目次
1总则……………………………………………………………1
2术语…………2
3基本规定……………………………………………………………4
4 现场铺筑试验…………………………………………………6
4.1 场地准备…………………………………………………6
4.2 配料及拌和试验………………………………………………6
4.3 运输试验……………………………………………………7
4.4 摊铺及碾压试验……………………………………………8
4.5 接缝及层面处理试验……………………………………11
4.6试验检测………………………………………………………12
5 生产性铺筑试验…………………………………………………14
6试验报告………………………………………………………16
本规程用词说明………………………………………………………17
引用标准名录……………………………………………………18
附：条文说明…………………………………………………19
DL/T5837—2021
1 总 则
1.0.1为规范土石坝沥青混凝土心墙碾压试验，确定合理的施工工艺和参数，制定本规程。
1.0.2本规程适用于大、中型土石坝工程。
1.0.3土石坝沥青混凝土心墙碾压试验除应符合本规程外，尚应符合国家现行有关标准的规定。
DL/T 5837—2021
2术 语
2.0.1填料、细骨料及粗骨料filler, fine aggregate and coarse aggregate
粒径小于0.075 mm的矿质粉状材料称为填料，也称矿粉。粒
径为0.075mm～2.36mm的骨料为细骨料。粒径大于2.36mm的骨料为粗骨料。
2.0.2矿料mineral materials
粗骨料、细骨料和填料的总称。
2.0.3掺料admixture
为改善沥青混凝土性能而掺加的物料。
2.0.4过渡料transition materials
设置在沥青混凝土心墙两侧和坝壳之间的铺筑料，材料为连续级配砂砾石或碎石。
2.0.5油石比asphalt aggregate ratio
沥青混合料中沥青质量与沥青混合料中矿料质量的比值，以百分数计。
2.0.6沥青含量asphalt content
沥青混合料中沥青质量与沥青混合料总质量的比值，以百分数计。
2.0.7沥青玛蹄脂asphalt mastic
由沥青和填料配制而成的混合物。
2.0.8沥青砂浆asphalt mortar
沥青与细骨料及填料拌和冷却凝固的混合物。
2.0.9沥青混合料asphalt mixture
经过加热的矿料和沥青，按适当的配合比所拌成的均匀混合物。
DL/T 5837—2021
2.0.10沥青混合料出机口温度temperature of asphalt mixture atmixer outlet
沥青混合料拌和完成出机时的温度。
2.0.11沥青混合料温度损失temperature loss of asphalt mixture沥青混合料装入运输设备至摊铺完成后的温度变化量。
2.0.12碾压温度compaction temperature
碾压时距沥青混合料摊铺表面50mm以下的沥青混合料温度。
2.0.13接缝和层面处理试验test for treatment of joints andlayers
为验证接缝和层面处理工艺而进行的试验。
2.0.14 沥青混凝土心墙碾压试验roller compaction test ofasphalt concrete core
为验证碾压式沥青混凝土配合比的合理性和施工设备的适用性，并确定适宜的施工工艺和施工参数而进行的现场试验，其包括现场铺筑试验和生产性铺筑试验。
DL/T 5837—2021
3基 本 规 定
3.0.1 碾压试验前应编制试验大纲。
3.0.2碾压试验场地的选择应综合考虑试验场地布置、场地基础、交通和水电等因素。
3.0.3 碾压试验前应对试验所用的原材料品质进行检测。沥青、乳化沥青、矿料质量指标应符合现行行业标准《水工碾压式沥青混凝土施工规范》DL/T 5363的规定，过渡料质量指标及级配应符合现行行业标准《土石坝沥青混凝土面板和心墙设计规范》DL/T5411的规定，沥青混凝土使用掺料时，应通过试验确定。
3.0.4碾压试验所用的原材料、施工机械设备配置应与实际施工一致，设备使用前应进行调试。
3.0.5密度无损检测采用核子密度仪方法时，应符合现行行业标准《核子法密度及含水量测试规程》DL/T 5270的规定。
3.0.6现场碾压试验前，应在试验室采用工程实际使用的原材料进行配合比验证，必要时予以调整。
3.0.7现场铺筑试验应包括下列内容：
1 配料及拌和试验。2 运输试验。
3 摊铺及碾压试验。4接缝及层面处理验证试验。
3.0.8生产性铺筑试验应包括下列主要内容：
1配料和拌和工艺验证试验。2运输试验。3 接缝和层面处理工艺验证试验。
