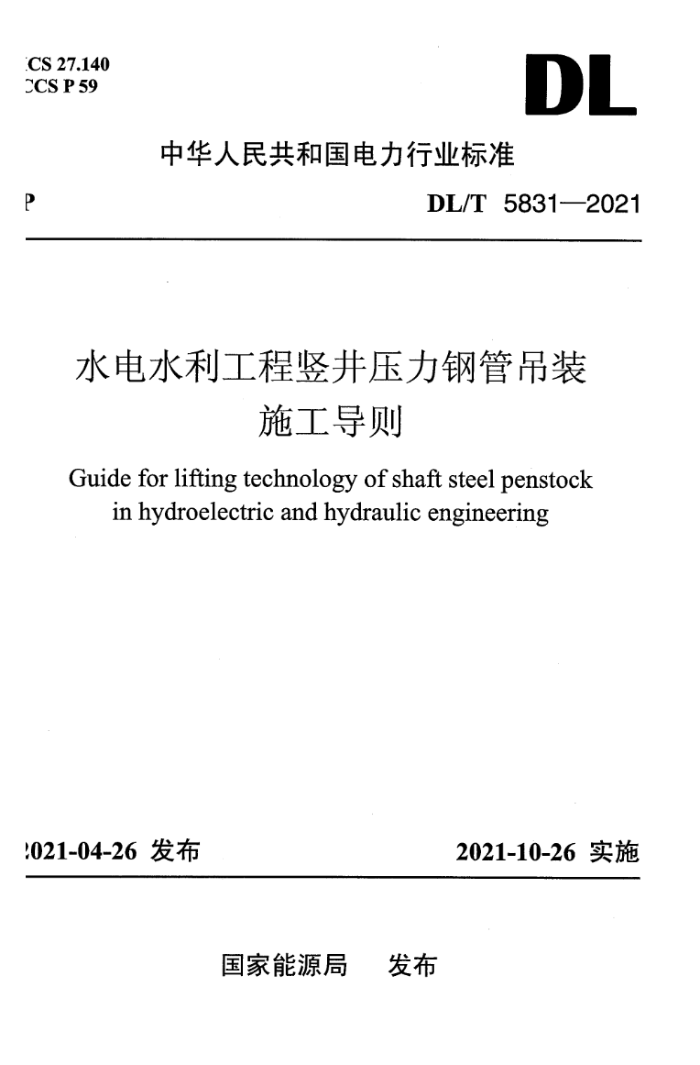

中华人民共和国电力行业标准
DL/T 5831—2021
水电水利工程竖井压力钢管吊装施工导则
Guide for lifting technology of shaft steel penstockin hydroelectric and hydraulic engineering
:021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 5831—2021
目次
1 总则……………1
2 术语………………………………………………………2
3 基本规定…………………………………………………3
4 设备与设施……………………………………………………4
4.1起重设备…………………………………………………4
4.2人员通道…………………………………………………4
4.3 载人设施…………………………………………………4
4.4 操作平台………………………………………………5
5 吊装工艺……………………………………………………6
5.1卸车翻身……………………………………………………6
5.2 吊装……………………………………………………………6
5.3 调整……………………………………………………7
5.4加固…………………………………………………………7
6 质量与安全………………………………………………9
6.1施工质量…………………………………………………9
6.2 施工安全…………………………………………………9
本导则用词说明………………………………………………11
引用标准名录……………………………………………………12
附：条文说明………………………………………………13
DL/T 5831—2021
1 总 则
1.0.1为规范水电水利工程竖井压力钢管吊装施工，合理选择施工设备和安装方法，制定本导则。
1.0.2本导则规定了水电水利工程压力钢管竖井吊装的施工方法及技术要求。
1.0.3本导则适用于水电水利工程竖井压力钢管吊装施工。
1.0.4水电水利工程竖井压力钢管吊装施工，除应符合本导则外，尚应符合国家现行有关标准的规定。
DL/T 5831—2021
2术 语
2.0.1 吊装单元install unit
单个或由多个管节组焊成的一个运输吊装整体。
2.0.2载人吊装系统manned hoisting system
用于人员上下竖井运输装置的统称。一般由吊装设备、牵引设备、载人吊笼等组成。
2.0.3操作平台系统operation platform system
用于施工人员进行钢管安装的装置，一般由吊装设备、牵引设备、操作平台等组成。
DL/T 5831—2021
3基 本 规 定
3.0.1施工应制定专项方案并经过评审。
3.0.2竖井开挖支护验收合格，完成钢管通过性试验。
3.0.3吊装系统应进行负荷试验，系统应整体验收。
3.0.4待安装的吊装单元已验收合格。其他要求符合《水电水利工程压力钢管制作安装及验收规范》GB 50766的规定。
3.0.5作业人员应接受安全技术交底和培训，并持证上岗。
3.0.6测量放样应按设计文件执行，测量仪器应按规定检定合格。施工测量应符合《水电水利工程施工测量规范》DL/T 5173的规定。
3.0.7施工现场应配备通风设施，设施布置合理，通风排烟时应控制风速和风量。
3.0.8竖井粉尘、有毒物质在空气中的允许浓度及限值应符合《水电水利工程施工通用安全技术规程》DL/T 5370的规定。
3.0.9施工场所应设置满足需要的照明设施。钢管卸车翻身及上下弯管段等特殊施工面应适当增加照明，人员安全通道应设置应急照明。施工照明用电应符合《水电水利工程施工通用安全技术规程》DL/T 5370的规定。
3.0.10施工现场通信应可靠畅通，宜设置备用通信方式。
3.0.11吊装单元在竖井内吊装的全过程宜进行视频监控，在上下弯段宜加强监控，摄像头应具有夜视功能，监控系统数据保留不宜少于15天。
