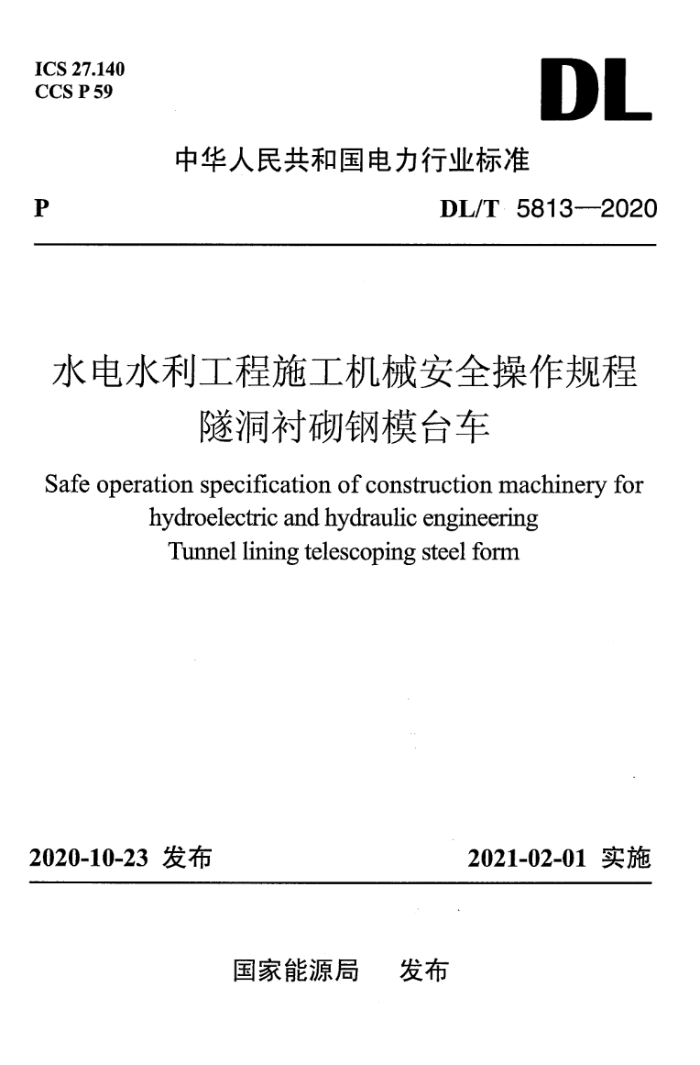

中华人民共和国电力行业标准
DL/T 5813—2020
水电水利工程施工机械安全操作规程隧洞衬砌钢模台车
Safe operation specification of construction machinery forhydroelectric and hydraulic engineeringTunnel lining telescoping steel form
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 5813—2020
目次
1 总则…1
2 术语………………………………………………………2
3基本规定………………………………………………………3
4 安装与拆除……………………………………………………4
4.1 一般规定…………………………………………4
4.2轨道安装……………………………………………………4
4.3 结构安装………………………………………………5
4.4 电气及液压系统安装…………5
4.5 其他设施安装………………………………6
4.6 验收………………………………6
4.7 拆除与移装…………………………………………6
5 运行………………………………………………………8
5.1 一般规定……………………………………………………8
5.2 行走就位…………………………………………………8
5.3 立模…………………………………………………………8
5.4 浇筑……9
5.5 脱模……………………………………………………9
5.6 交接班………………………………………………10
6维护保养……………………11
本规程用词说明 …………………………………………………12
引用标准名录……………………………………………………13
附：条文说明…………………………………………………15
Ⅲ
DL/T 5813—2020
1总 则
1.0.1为规范水电水利工程隧洞混凝土衬砌钢模台车的安全操作，保障设备和人员的安全，制定本规程。
1.0.2本规程适用于水电水利工程隧洞混凝土衬砌所用钢模台车的安装与拆除、运行和维护保养。
1.0.3钢模台车应经验收合格后方可使用。
1.0.4作业人员应经培训合格后方可上岗。
1.0.5钢模台车的安装与拆除、运行和维护保养，除应符合本规程外，尚应符合国家现行有关标准的规定。
DL/T 5813—2020
2术 语
2.0.1钢模台车telescoping steel form
一种为隧洞混凝土衬砌而设计制造的专用设备，由行走机构、门架、托架、液压系统、伸缩支撑、模板等部分组成。钢模台车分为边顶拱式、针梁式、穿行式等类型。
2.0.2伸缩支撑telescopic support
一种长度可伸缩调节的支撑杆件，分液压式和机械式。
DL/T 5813—2020
3基 本 规 定
3.0.1钢模台车使用前应取得下列资料：
1 钢模台车制造出厂合格证。2钢模台车操作使用说明书。
3钢模台车对应构件编号装配图及说明书。4发货清单。
3.0.2钢模台车出厂前，应进行预拼装并组织验收。
3.0.3钢模台车构件应标注清晰的编号。
3.0.4钢模台车安装与拆除、运行前应编制专项施工方案及安全保障技术措施，并对相关作业人员进行安全技术交底，作业过程中应设专职安全员进行安全监控。
3.0.5钢模台车吊装组件应标明吊装点，设置必要的吊耳。对放置有要求的包装件及裸装件，应标明支承位置及放置要求，以及其他搬运标记。
3.0.6洞内施工环境应无安全隐患，保持照明、通风、排水良好。
3.0.7钢模台车施工区域应设置警戒线和警告标志。
3.0.8钢模台车的用电、焊接与气割应符合行业现行标准《水电水利工程施工通用安全技术规程》DL/T 5370的相关规定。
3.0.9钢模台车应设置电缆卷盘，应确保电缆安全收放。
3.0.10洞内通信应保持畅通。
