ICS 27.180
CCS F 19
P
DL

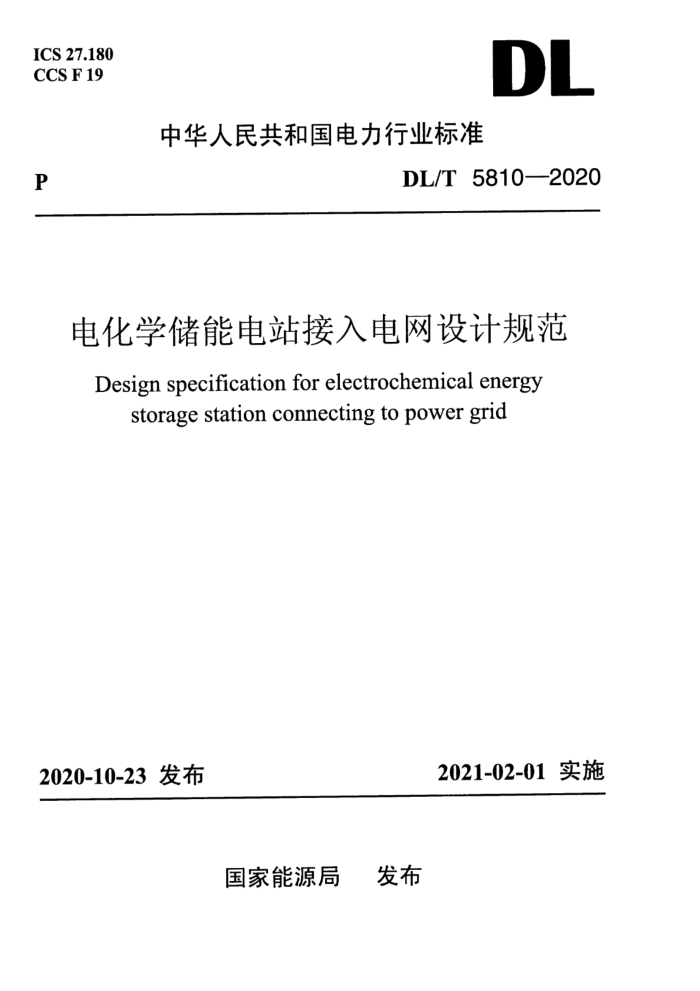

中华人民共和国电力行业标准
DL/T 5810—2020
电化学储能电站接入电网设计规范
Design specification for electrochemical energystorage station connecting to power grid
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 5810—2020
目次
1总则………1
2术语…………2
3基本规定 …………………3
4 接入系统条件……………4
4.1一般规定 ………………………4
4.2电网现况 …………………4
4.3电网发展规划…………4
4.4 电化学储能电站概况…………………………………………5
5 一次系统设计………………………………………………………6
5.1一般规定……………………………………………………6
5.2 电力电量平衡…………………………………………………6
5.3 建设的必要性及其在电网中的地位和作用………………6
5.4 接入电压等级…………………………………………………7
5.5 接入电网方案…………………………7
5.6 电气参数设计和接口要求……………………………………8
6二次系统设计…………………10
6.1 一般规定 ………………………………………………………10
6.2 继电保护和安全自动装置……………………………………10
6.3 调度自动化………………11
6.4 电能计量 ………………………………………………………11
6.5通信系统 …………………………………………………12
6.6 电能质量在线监测………………………12
本规范用词说明 ………………………………………………………13
引用标准名录………………………………………………………………14
附：条文说明………………………15
DL/T 5810—2020
1 总 则
1.0.1 为规范电化学储能电站接入电网设计，保障电化学储能电站和电网的安全稳定运行，制定本规范。
1.0.2本规范适用于通过35kV及以上电压等级接入公共电网的新建、改建和扩建电化学储能电站接入电网设计。
1.0.3 电化学储能电站接入电网设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电网条件，通过技术经济比较确定设计方案。
1.0.4电化学储能电站接入电网设计除应符合本规范外，还应符合国家现行有关标准的规定。
DL/T 5810—2020
2术 语
2.0.1 电化学储能系统electrochemical energy storage system
以电化学电池为储能载体，通过储能变流器进行可循环电能存储、释放的系统。
2.0.2电化学储能电站electrochemical energy storage station
采用电化学电池作为储能元件，可进行电能存储、转换及释放的电站。
2.0.3并网点point of interconnection
对于通过升压变压器接入公共电网的电化学储能电站，其并网点指升压变压器高压侧母线或节点。
2.0.4公共连接点point of common coupling
电化学储能电站接入公用电网的连接处。
2.0.5储能变流器power conversion system; PCS
连接电池系统与电网(和/或负荷),实现功率双向变换的装置。
2.0.6 电化学储能电站监控系统monitoring and control systemof electrochemical energy storage station
以应用计算机、网络和通信技术为基础，实现对储能电站内电池管理系统、功率变换系统、配电二次设备以及视频和环境监控设备等其他站内设备的信息采集、处理、监视、控制、运行管理等功能的计算机应用系统。
2.0.7电池管理系统battery management system; BMS
监测电池状态(温度、电压、电流、荷电状态等),为电池提供管理及通信接口的系统。
DL/T 5810—2020
3基 本 规 定
3.0.1 电化学储能电站接入电网设计应满足该储能电站和电网的安全稳定运行需要。
3.0.2 电化学储能电站接入电网设计，应保障储能电站在电能质量、有功功率控制、无功功率与电压调节、电网适应性、故障穿越能力、接地与安全标识等方面符合现行国家标准《电化学储能系统接入电网技术规定》GB/T36547的规定。
3.0.3 电化学储能电站接入电网设计，在进行电力电量平衡、潮流计算和电气参数选择时，应充分分析电池类型对电化学储能电站充放电特性的影响。
3.0.4 电化学储能电站接入电网设计，应考虑储能电站调峰、调频、提高可再生能源发电消纳能力、需求响应支撑、事故备用、黑启动等应用模式的技术要求。
3.0.5在进行接入电网设计时，可根据需要同时开展电化学储能电站接入系统稳定性、无功电压和电能质量等专题研究。
3.0.6电化学储能电站二次系统安全防护设计应满足现行国家标准《电力监控系统网络安全防护导则》GB/T36572的要求。
