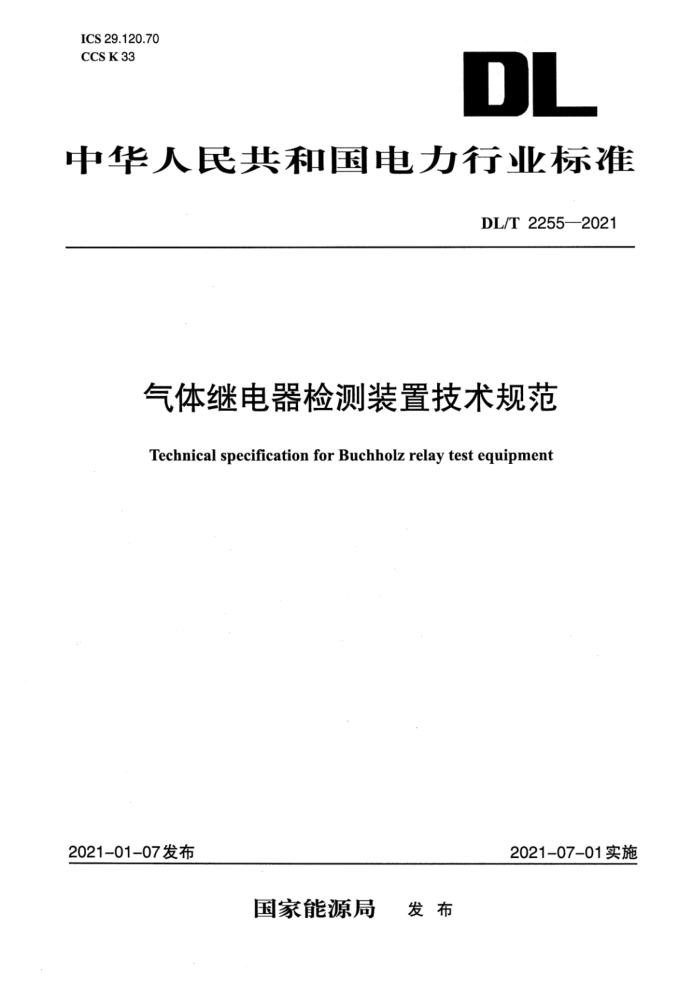

ICS 29.120.70
CCS K 33
DL
中华人民共和国电力行业标准
DL/T 2255—2021
气体继电器检测装置技术规范
Technical specification for Buchholz relay test equipment
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2255—2021
气体继电器检测装置技术规范
1范围
本文件规定了气体继电器检测装置(以下简称检测装置)的设计原则、技术参数、通用要求及验收项目等。
本文件适用于气体继电器检测装置的设计、生产、使用和验收。注：本文件验收规则仅涉及外观检测、绝缘电阻试验、流速值检测、气体容积值、密封检测。
2规范性引用文件
下列文件的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅对应的日期版本适用于本文件不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T4208外壳防护等级(IP代码)
GB 4793.1测量、控制和实验室用电气设备的安全要求 第1部分：通用要求GB/T 7595运行中变压器油质量DL/T 540气体继电器检验规程JB/T9647变压器用气体继电器JJG 1037涡轮流量计检定规程
3术语和定义
3.1
流速值value of the flow speed流过气体继电器的油流实时速度值。
3.2
气体容积值value of the gas volume在气体继电器中排空的气体体积。
3.3
流量传感器liquid flowmeter测量封闭管道中计量流体流量的精密仪表。
3.4
公称通径nominal diameter管路系统中所有管路与管路附件的通用口径，以DN表示，单位mm。
3.5
单相流single-phase flow经过管道仅由一个液相组成的单相流体。
4检测装置设计要求
4.1检测装置管道设计要求
检测装置管路形式的设计应满足独立管路形式或渐缩管路形式的要求：
DL/T 2255—2021
a)独立管路形式的检测装置应有与被测气体继电器有相同截面口径的独立检测管道及对应的流量传感器，见附录图A.1;
b)渐缩管路形式的检测装置应将DN80作为通用检测管道，插入与被测气体继电器有相同截面口径的渐缩管道，渐缩管路形式见附录图A.2;
c)检测装置应满足液体流量计稳流的要求。
4.2检测装置管道其他要求
4.2.1管道内壁应清洁，无明显凹痕、积垢和起皮等现象。管道与气体继电器之间的密封件不应凸入流体内。
4.2.2检测装置中气体继电器夹紧机构应有对中机构，满足气体继电器与检测管道的同心偏差不得超过±1mm。
4.3流量传感器安装条件
4.3.1检测装置配置的流量传感器流量测试范围应为1m³h~40m³h,流速范围应满足DLT540相关要求，准确度等级不低于0.5级。检测装置设计应能满足流量传感器使用要求。
4.3.2传感器上、下游直管段的内径与传感器的公称通径相差不超过公称通径的±3%,并不得超过±5mm。至少在传感器上游10倍公称通径长度内，下游2倍公称通径长度内，管道内壁应清洁，无明显凹痕、积垢和起皮等现象。管道与传感器之间的密封件不应凸入流体内。
4.4容积计量装置使用及安装条件
4.4.1检测装置的气体容积检验范围：0mL～500mL。
4.4.2检测装置应有与计量装置的相连接出口。
4.5检测装置压力密封性能要求
4.5.1 检测装置能承受的压力210kPa,30 min内检测装置无渗漏。
4.5.2压力传感器准确度不低于0.5级。
4.5.3检测装置输出的压力和时间可调，试验期间能够维持压力稳定。
4.6检测装置系统设计要求
4.6.1系统可清晰直观显示当前试验装置运行状态，包括对应检测口径的流速、容积、密封压力、动作接点等。
4.6.2系统应具备对流速、容积、压力、温度等参数对应信号的校核、修正功能。
4.6.3系统信号采样频率不低于10kHz。
4.6.4控制系统应具有手动独立控制相关器件的功能。
4.6.5检测装置中油流泵与流量计之间应设置有不小于40目的杂质过滤器。
4.6.6检测装置最低流速时背压调节压力不低于40kPa。
4.7检测装置温度控制要求
检测装置应有油温加热控制系统，控制温度为25℃～40℃之间。
4.8检测装置其他要求
检测装置应符合GB 4793.1相关规定，其他特殊要求，用户可自行规定。
